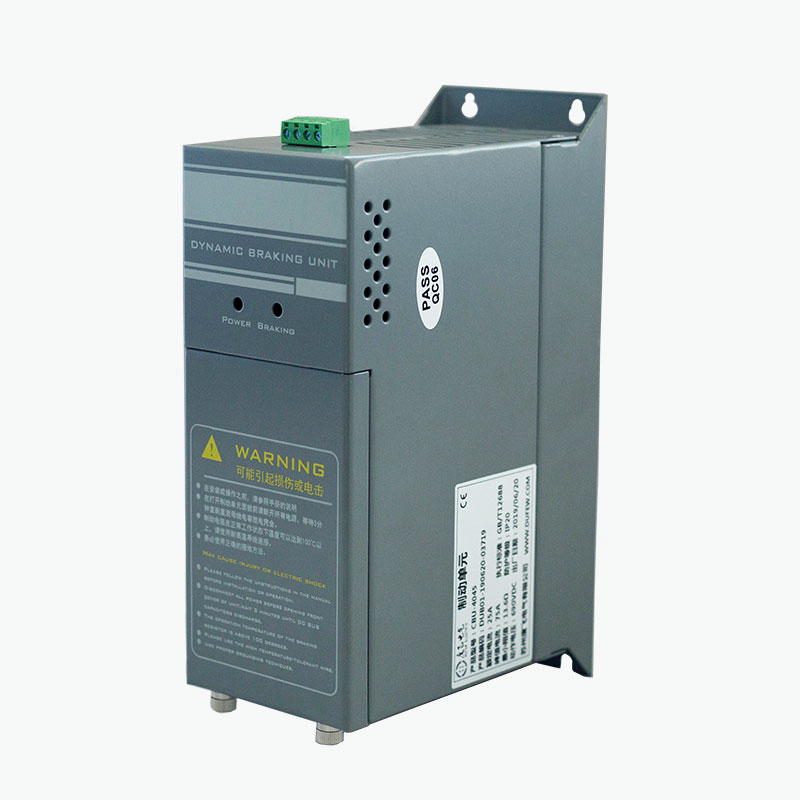

ڈوفیوفراہم کرتا ہےبریک ہیلی کاپٹرویری ایبل فریکوئنسی ڈرائیوز (VFDs) کے لیے بیرونی متحرک بریکنگ سلوشن کے طور پر، جب موٹرز تیزی سے سست ہونے یا اوور ہالنگ بوجھ کے دوران جنریٹر کے طور پر کام کرتی ہیں تو ڈی سی بس وولٹیج کو کنٹرول کرنے میں مدد کرتا ہے۔ 220V، 380V، اور 690V ڈرائیو سسٹمز کے لیے ڈیزائن کیا گیا، CBU سیریز کو بریکنگ پاور، ڈیوٹی سائیکل، DC بس وولٹیج، ریزسٹر کی تفصیلات، اور انسٹالیشن کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔
بریک ہیلی کاپٹر ایک متحرک بریکنگ سسٹم میں ایک اہم سوئچنگ جزو ہے۔ جب موٹر سست ہو جاتی ہے، تو تخلیقی توانائی VFD کی DC بس میں واپس جا سکتی ہے اور اس کا وولٹیج بڑھ سکتی ہے۔ اگر اس توانائی کو مناسب طریقے سے کنٹرول نہیں کیا جاتا ہے، تو ڈرائیو کو اوور وولٹیج کے تحفظ یا بے قابو شٹ ڈاؤن کا سامنا کرنا پڑ سکتا ہے۔ بریک لگانے والا ہیلی کاپٹر DC بس وولٹیج کی نگرانی کرتا ہے اور تیزی سے IGBT سرکٹ کو سوئچ کرتا ہے تاکہ اضافی توانائی کو بریک ریزسٹر میں منتقل کیا جا سکے، جہاں یہ حرارت میں تبدیل ہو جاتا ہے۔ یہ مضمون بتاتا ہے کہ بریک لگانے والے ہیلی کاپٹر کیسے کام کرتے ہیں، ان کے اہم تکنیکی پیرامیٹرز، انتخاب کے معیار، ایپلی کیشنز، تحفظ کے افعال، اور انسٹالیشن کے تحفظات۔
مندرجات کا جدول
- بریکنگ ہیلی کاپٹر کیا ہے؟
- بریکنگ ہیلی کاپٹر کیسے کام کرتا ہے؟
- کیا تکنیکی پیرامیٹرز اہم ہیں؟
- آپ کو بریکنگ ہیلی کاپٹر کا انتخاب کیسے کرنا چاہئے؟
- بریکنگ ہیلی کاپٹر کہاں استعمال ہوتے ہیں؟
- بریک ہیلی کاپٹر بمقابلہ بریک ریزسٹر
- تحفظ کے کون سے افعال اہم ہیں؟
- تنصیب اور کمیشن کے تحفظات
- مینوفیکچرنگ اور معیار کے تحفظات
- اکثر پوچھے گئے سوالات
بریکنگ ہیلی کاپٹر کیا ہے؟
بریک ہیلی کاپٹر ایک الیکٹرانک سوئچنگ ڈیوائس ہے جو متغیر فریکوئنسی ڈرائیو کے ڈی سی انٹرمیڈیٹ سرکٹ میں استعمال ہوتا ہے۔ اس کا بنیادی مقصد دوبارہ پیدا ہونے والی توانائی کی وجہ سے ڈی سی بس وولٹیج کے اضافے کو کنٹرول کرنا ہے۔
عام موٹر آپریشن کے دوران، برقی توانائی مکینیکل توانائی میں بدل جاتی ہے۔ تاہم، جب زیادہ جڑتا بوجھ کم ہو جاتا ہے، تو موٹر عارضی طور پر جنریٹر کے طور پر کام کر سکتی ہے۔ مکینیکل توانائی پھر برقی توانائی میں تبدیل ہو کر ڈی سی بس میں منتقل ہو جاتی ہے۔ یہ دوبارہ پیدا کرنے والی توانائی ڈی سی لنک وولٹیج کو بڑھاتی ہے۔
ایک بریک ہیلی کاپٹر اس اضافی توانائی کے لیے ایک کنٹرول شدہ راستہ فراہم کرتا ہے۔ جب DC بس وولٹیج اپنی پہلے سے سیٹ بریک کی حد تک پہنچ جاتا ہے، تو ہیلی کاپٹر کا IGBT سوئچنگ سرکٹ آن ہو جاتا ہے اور توانائی کو بیرونی بریک ریزسٹر کی طرف لے جاتا ہے۔ ریزسٹر برقی توانائی کو حرارت میں تبدیل کرتا ہے، DC بس کو مناسب آپریٹنگ رینج میں رکھنے میں مدد کرتا ہے۔
اس لیے بریک لگانے والا ہیلی کاپٹر آزادانہ طور پر توانائی کو ضائع نہیں کرتا ہے۔ اس کے بجائے، یہ کنٹرول کرتا ہے کہ بریک ریزسٹر کب اور کیسے ڈی سی بس سے منسلک ہوتا ہے۔
بریکنگ ہیلی کاپٹر کیسے کام کرتا ہے؟
آپریٹنگ اصول خودکار ڈی سی بس وولٹیج کی نگرانی اور تیز الیکٹرانک سوئچنگ پر مبنی ہے۔ مکمل عمل کا خلاصہ اس طرح کیا جا سکتا ہے:
- موٹر کی کمی:VFD موٹر کو رفتار کم کرنے کا حکم دیتا ہے۔
- دوبارہ پیدا کرنے والا آپریشن:موٹر عارضی طور پر جنریٹر کے طور پر کام کرتی ہے۔
- ڈی سی بس وولٹیج میں اضافہ:دوبارہ پیدا کرنے والی برقی توانائی ڈرائیو کے DC لنک پر واپس آتی ہے۔
- حد کا پتہ لگانا:بریک لگانے والا ہیلی کاپٹر پتہ لگاتا ہے کہ DC بس وولٹیج اپنی ترتیب شدہ آپریٹنگ سطح پر پہنچ گیا ہے۔
- آئی جی بی ٹی سوئچنگ:سوئچنگ سرکٹ بریک ریزسٹر کو چلاتا ہے اور راستہ فراہم کرتا ہے۔
- توانائی کی کھپت:بریک ریزسٹر اضافی برقی توانائی کو حرارت میں تبدیل کرتا ہے۔
- سوئچ آف:جب ڈی سی بس کا وولٹیج رہائی کی حد سے نیچے آجاتا ہے تو ہیلی کاپٹر بند ہوجاتا ہے۔
یہ سوئچنگ سائیکل بریک لگانے کے دوران تیزی سے دہرا سکتا ہے۔ نتیجہ بنیادی وولٹیج کی نگرانی کے لیے علیحدہ بیرونی کنٹرولر کی ضرورت کے بغیر دوبارہ تخلیقی توانائی کی کھپت کو کنٹرول کرتا ہے۔
بار بار بریک لگانے یا اعلی تخلیقی توانائی کے ساتھ ایپلی کیشنز کے لیے، ایک بیرونی بریک ہیلی کاپٹر خاص طور پر مفید ہو سکتا ہے جب VFD کی اندرونی بریک کی گنجائش ناکافی ہو۔
کیا تکنیکی پیرامیٹرز اہم ہیں؟
صرف موٹر پاور پر مبنی بریکنگ ہیلی کاپٹر کا انتخاب نا مناسب بریکنگ سسٹم کا باعث بن سکتا ہے۔ اصل تخلیقی حالات، DC بس وولٹیج، بریک فریکوئنسی، ریزسٹر کی خصوصیات، اور ڈیوٹی سائیکل سب کا جائزہ لیا جانا چاہیے۔
| پیرامیٹر | ڈوفیو CBU سیریز کا حوالہ | انجینئرنگ کی اہمیت |
|---|---|---|
| سسٹم وولٹیج | 220VAC/380VAC/690VAC | قابل اطلاق ڈرائیو اور ڈی سی بس وولٹیج کلاس کا تعین کرتا ہے۔ |
| 220V بریک وولٹیج | DC340/360/380/400/420V ±10V | ہم آہنگ سسٹمز کے لیے منتخب بریک کی حد فراہم کرتا ہے۔ |
| 380V بریک وولٹیج | DC630/660/690/730/760V ±10V | مختلف 380V کلاس ڈرائیو کنفیگریشنز سے میل کھاتا ہے۔ |
| 690V بریک وولٹیج | DC1140V ±10V | ہم آہنگ 690V-کلاس ڈرائیو سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ |
| کنٹرول کا طریقہ | خودکار ڈی سی بس وولٹیج کی نگرانی | ہیلی کاپٹر کو دوبارہ پیدا ہونے والے حالات کا خود بخود جواب دینے کی اجازت دیتا ہے۔ |
| متوازی ردعمل | ≤1ms | متوازی ترتیب میں مربوط سوئچنگ کی حمایت کرتا ہے۔ |
| پنکھے کے شروع ہونے کا درجہ حرارت | تقریبا 45°C | زیادہ بریک بوجھ کے دوران گرمی کا انتظام کرنے میں مدد کرتا ہے۔ |
| زیادہ درجہ حرارت سے تحفظ | تقریبا 85°C | بریکنگ سرکٹ کے لیے تھرمل تحفظ فراہم کرتا ہے۔ |
| تحفظ کی درجہ بندی | IP20 یا اس سے زیادہ | قابل اطلاق کنفیگریشن کے انکلوژر پروٹیکشن لیول کی نشاندہی کرتا ہے۔ |
| قابل اطلاق معیار | GB/T 12668 | قابل اطلاق ڈرائیو سے متعلق آلات کے لیے تکنیکی تعمیل کی حمایت کرتا ہے۔ |
حتمی وولٹیج، ماڈل، الیکٹریکل کنفیگریشن، اور بریک لگانے کی صلاحیت کی ہمیشہ مخصوص VFD اور درخواست کی ضروریات کے خلاف تصدیق ہونی چاہیے۔
آپ کو بریکنگ ہیلی کاپٹر کا انتخاب کیسے کرنا چاہئے؟
پیشہ ورانہ انتخاب صرف ہیلی کاپٹر کو موٹر کی ریٹیڈ پاور سے ملانے کے بجائے بریک لگانے کے حالات سے شروع ہوتا ہے۔ ایک ایسا نظام جو ایک چھوٹی موٹر کو کثرت سے روکتا ہے وہ بڑی موٹر کے مقابلے میں زیادہ مطلوبہ تھرمل حالات پیدا کر سکتا ہے جو صرف کبھی کبھار بریک کرتی ہے۔
کلیدی انتخاب کے عوامل میں شامل ہیں:
- ڈرائیو سسٹم وولٹیج:تصدیق کریں کہ ہیلی کاپٹر کی وولٹیج کلاس VFD سسٹم سے مطابقت رکھتی ہے۔
- موٹر پاور:مجموعی نظام کے سائز کے حوالے سے موٹر ریٹنگ کا استعمال کریں۔
- لوڈ جڑتا:تیز رفتار تنزلی کے دوران زیادہ جڑتا بوجھ عام طور پر زیادہ تخلیقی توانائی پیدا کرتا ہے۔
- سستی کا وقت:کم رکنے کا وقت فوری بریک لگانے کی طاقت کو بڑھا سکتا ہے۔
- بریک فریکوئنسی:بار بار بریک لگانے سے تھرمل تناؤ بڑھتا ہے۔
- بریک ریزسٹر:مزاحمتی قدر، پاور ریٹنگ، اور ڈیوٹی سائیکل کا ہیلی کاپٹر کے ساتھ ہم آہنگ ہونا چاہیے۔
- محیطی درجہ حرارت:اعلی محیطی درجہ حرارت دستیاب تھرمل صلاحیت کو کم کر سکتا ہے۔
- کابینہ وینٹیلیشن:گرمی کی کھپت کے لیے مناسب ہوا کا بہاؤ اور تنصیب کی منظوری ضروری ہے۔
- متوازی آپریشن:ایک سے زیادہ ہیلی کاپٹر پر غور کیا جا سکتا ہے جب بریک لگانے کی ضرورت ایک یونٹ کی گنجائش سے زیادہ ہو۔
انجینئرنگ کی تشخیص کے لیے، مفید معلومات میں VFD ماڈل، موٹر ریٹنگ، لوڈ کی قسم، مطلوبہ کمی کا وقت، بریک لگانے کی فریکوئنسی، موجودہ ریزسٹر کی وضاحتیں، اور متوقع ڈیوٹی سائیکل شامل ہیں۔
بریکنگ ہیلی کاپٹر کہاں استعمال ہوتے ہیں؟
بریکنگ ہیلی کاپٹر بڑے پیمانے پر صنعتی ڈرائیو کے نظام پر لاگو ہوتے ہیں جہاں تیزی سے سست روی، زیادہ جڑتا، یا اوور ہالنگ بوجھ DC بس میں اہم توانائی واپس کر سکتے ہیں۔
| درخواست | بریک لگانے کی مخصوص ضرورت |
|---|---|
| ایلیویٹرز | نیچے کی طرف سفر اور تیز رفتار کمی کے دوران تخلیق نو کی توانائی کو کنٹرول کرتا ہے۔ |
| لہرانے کا سامان | بوجھ کو کم کرتے ہوئے پیدا ہونے والی دوبارہ تخلیقی توانائی کو سنبھالتا ہے۔ |
| کرینیں | لفٹنگ اور اعلی جڑتا بوجھ کی متحرک بریک کی حمایت کرتا ہے۔ |
| سینٹری فیوجز | تیزی سے رکنے کے دوران پیدا ہونے والی توانائی کا انتظام کرتا ہے۔ |
| کنویرز | DC بس وولٹیج کو کنٹرول کرتا ہے جب حرکت پذیر بوجھ دوبارہ تخلیقی توانائی پیدا کرتا ہے۔ |
| ٹیکسٹائل مشینری | بار بار تیز رفتاری اور تنزلی کے چکروں کی حمایت کرتا ہے۔ |
| کاغذی مشینری | مسلسل پیداوار میں متحرک بریک کی ضروریات کو منظم کرنے میں مدد کرتا ہے۔ |
| مشین ٹولز | تیزی سے روکنے اور کنٹرول میں کمی کی حمایت کرتا ہے۔ |
| صنعتی واشنگ مشینیں۔ | بار بار بریک لگانے کے چکروں کو ہینڈل کرتا ہے۔ |
بریک ہیلی کاپٹر بمقابلہ بریک ریزسٹر
ایک عام غلط فہمی یہ ہے کہ بریک ہیلی کاپٹر اور بریک ریزسٹر ایک ہی کام کرتے ہیں۔ حقیقت میں، وہ ایک متحرک بریکنگ سسٹم کے اندر تکمیلی اجزاء ہیں۔
| جزو | مین فنکشن |
|---|---|
| ڈی سی بس | VFD اور بریکنگ سرکٹ کے درمیان برقی رابطہ فراہم کرتا ہے۔ |
| بریک ہیلی کاپٹر | کنٹرول کرتا ہے جب ڈی سی بس سے دوبارہ تخلیقی توانائی منتقل کی جاتی ہے۔ |
| بریک ریزسٹر | منتقل شدہ برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ |
لہذا ہیلی کاپٹر سوئچنگ کنٹرولر کے طور پر کام کرتا ہے، جبکہ ریزسٹر توانائی کی کھپت کے عنصر کے طور پر کام کرتا ہے۔ دونوں اجزاء کو ڈرائیو سسٹم اور بریکنگ ڈیوٹی سائیکل سے صحیح طریقے سے ملایا جانا چاہیے۔
تحفظ کے کون سے افعال اہم ہیں؟
چونکہ بریکنگ سرکٹس کافی برقی اور تھرمل توانائی کو سنبھال سکتے ہیں، تحفظ کے افعال قابل اعتماد صنعتی آپریشن کے لیے اہم ہیں۔ منتخب کنفیگریشن پر منحصر ہے، Dufew CBU سیریز کئی حفاظتی افعال کو شامل کر سکتی ہے۔
- ڈی سی بس اوور وولٹیج تحفظ
- بریک سرکٹ شارٹ سرکٹ تحفظ
- زیادہ درجہ حرارت سے تحفظ
- کولنگ پنکھے کی غلطی سے تحفظ
- فالٹ ریلے آؤٹ پٹ
فالٹ ریلے ایک بیرونی کنٹرول سسٹم کو سگنل فراہم کر سکتا ہے جب فالٹ کی وضاحت کی گئی حالت ہوتی ہے۔ اس سے بریکنگ سرکٹ کو ایک وسیع تر صنعتی آٹومیشن اور تحفظ کی حکمت عملی میں ضم کرنے میں مدد مل سکتی ہے۔
تنصیب اور کمیشن کے تحفظات
برقی حفاظت اور بریک کی کارکردگی دونوں کے لیے درست تنصیب ضروری ہے۔ بریکنگ ہیلی کاپٹر چلانے سے پہلے، انجینئرز کو ہیلی کاپٹر کو الگ تھلگ کر کے چیک کرنے کے بجائے مکمل بریکنگ سرکٹ کی تصدیق کرنی چاہیے۔
- تصدیق کریں کہ ہیلی کاپٹر وولٹیج کلاس ڈرائیو سسٹم سے میل کھاتا ہے۔
- کنکشن سے پہلے ڈی سی بس کی قطبیت کی تصدیق کریں۔
- بریک ریزسٹر کی مزاحمت اور پاور ریٹنگ چیک کریں۔
- یقینی بنائیں کہ تمام ٹرمینلز صحیح طریقے سے جڑے ہوئے ہیں اور محفوظ طریقے سے سخت ہیں۔
- کافی وینٹیلیشن اور انسٹالیشن کلیئرنس فراہم کریں۔
- پاور وائرنگ کو حساس کنٹرول اور سگنل وائرنگ سے جہاں مناسب ہو الگ کریں۔
- جب کنٹرول فن تعمیر کی ضرورت ہو تو فالٹ ریلے سرکٹ کو جوڑیں۔
- سسٹم کو متحرک کرنے سے پہلے برقی معائنہ کریں۔
زبردستی ہوا کولنگ ان ایپلی کیشنز کے لیے اہم ہو سکتی ہے جس میں بریک لگانے کی زیادہ فریکوئنسی یا کافی بریک پاور شامل ہو۔ اصل تھرمل کارکردگی بریکنگ پاور، ڈیوٹی سائیکل، محیطی درجہ حرارت، کابینہ وینٹیلیشن، انسٹالیشن کلیئرنس، اور آپریٹنگ فریکوئنسی پر منحصر ہے۔
قابل اطلاق پروڈکٹ دستاویزات اور برقی ضروریات کے مطابق بجلی کے اہل افراد کے ذریعہ تنصیب اور کمیشننگ مکمل کی جانی چاہئے۔
مینوفیکچرنگ اور معیار کے تحفظات
چین کے مینوفیکچرر یا سپلائر سے بریکنگ ہیلی کاپٹر خریدنے والے صنعتی صارفین کے لیے، مصنوعات کی کارکردگی کا جائزہ مینوفیکچرنگ کی صلاحیت، جانچ کے طریقہ کار، دستاویزات، اور تکنیکی مدد کے ساتھ مل کر کیا جانا چاہیے۔
ڈوفیو Electric صنعتی ڈرائیو اور پاور کنٹرول ایپلی کیشنز کے لیے پاور الیکٹرانکس اجزاء تیار کرتا ہے، بشمول بریکنگ ہیلی کاپٹر، بریک ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، فلٹرز، ٹرانسفارمرز اور انڈسٹریل ریزسٹرس۔
مصنوعات کی ترتیب پر منحصر ہے، کوالٹی کنٹرول میں شامل ہوسکتا ہے:
- آنے والے مواد کا معائنہ
- بجلی کے کنکشن کا معائنہ
- موصلیت مزاحمت کی جانچ
- ڈائی الیکٹرک طاقت کی جانچ
- سوئچنگ فنکشن کی تصدیق
- پروٹیکشن فنکشن کی تصدیق
- کولنگ پنکھے کا معائنہ
- ٹرمینل اور جہتی معائنہ
- حتمی مصنوعات کا معائنہ اور پیکیجنگ
CBU سیریز GB/T 12668 کے قابل اطلاق تقاضوں کے مطابق تیار کی گئی ہے، جبکہ Dufew Electric اپنے معیار اور مصنوعات کی تعمیل کے نظام کے اندر متعلقہ ISO اور CE سرٹیفیکیشنز کو برقرار رکھتا ہے۔ مخصوص سرٹیفیکیشن دستاویزات اور تکنیکی ریکارڈز کی تصدیق منتخب ماڈل اور پروجیکٹ کی ضروریات کے مطابق ہونی چاہیے۔
بریکنگ ہیلی کاپٹر کے بارے میں اکثر پوچھے گئے سوالات
1. بریک لگانے والے ہیلی کاپٹر کا بنیادی مقصد کیا ہے؟
بریک لگانے والا ہیلی کاپٹر موٹر ڈیلیریشن یا اوور ہالنگ آپریشن کے دوران VFD کی DC بس میں واپس آنے والی تخلیقی توانائی کو کنٹرول کرتا ہے۔ یہ ضرورت سے زیادہ DC بس وولٹیج کو روکنے میں مدد کے لیے اضافی توانائی کو بریک لگانے والے ریزسٹر میں بدل دیتا ہے۔
2. کیا بریک لگانے والا ہیلی کاپٹر بریک ریزسٹر کی جگہ لیتا ہے؟
نمبر دو اجزاء مختلف کام انجام دیتے ہیں۔ بریک لگانے والا ہیلی کاپٹر سوئچنگ پاتھ کو کنٹرول کرتا ہے، جبکہ بریک ریزسٹر دوبارہ پیدا ہونے والی برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ وہ عام طور پر ایک ساتھ کام کرنے کے لیے بنائے گئے ہیں۔
3. کیا ایک بریک ہیلی کاپٹر ہائی پاور بریک ایپلی کیشن کو سپورٹ کر سکتا ہے؟
یہ مطلوبہ بریک پاور، ڈیوٹی سائیکل، ڈی سی بس وولٹیج، ریزسٹر کنفیگریشن، اور منتخب ماڈل پر منحصر ہے۔ جہاں ایک اکائی ناکافی ہے، سسٹم کے ڈیزائن کے مطابق متعدد ہم آہنگ ہیلی کاپٹر متوازی طور پر منسلک ہو سکتے ہیں۔
4. Dufew CBU سیریز کن وولٹیج سسٹم کو سپورٹ کر سکتی ہے؟
CBU سیریز 220V، 380V، اور 690V ڈرائیو سسٹمز کے لیے دستیاب ہے۔ مناسب ماڈل اور بریکنگ وولٹیج کا انتخاب VFD کی DC بس کی خصوصیات اور درخواست کے مطابق ہونا چاہیے۔
5. بریک ہیلی کاپٹر کی درخواست کرتے وقت کیا معلومات فراہم کی جانی چاہیے؟
درست تکنیکی انتخاب کے لیے، جب بھی دستیاب ہو، ڈرائیو کا ماڈل، سسٹم وولٹیج، موٹر پاور، لوڈ کی قسم، سست رفتاری کا وقت، بریک لگانے کی فریکوئنسی، مطلوبہ بریک پاور، بریک ریزسٹر کی وضاحتیں، ڈیوٹی سائیکل، محیطی حالات، اور تنصیب کی ضروریات فراہم کریں۔
نتیجہ
ایک مناسب طریقے سے منتخب کیا گیا ہے۔بریک ہیلی کاپٹرVFD ایپلی کیشنز کی مانگ میں دوبارہ تخلیقی توانائی کو کنٹرول کرنے اور مستحکم DC بس وولٹیج کو برقرار رکھنے میں اہم کردار ادا کر سکتا ہے۔ لفٹوں اور کرینوں سے لے کر سینٹری فیوجز، کنویئرز، ٹیکسٹائل آلات اور مشین ٹولز تک، ہیلی کاپٹر، بریک ریزسٹر، کولنگ سسٹم، اور تحفظ کے افعال کا صحیح امتزاج بریک لگانے کی متحرک اعتبار کو بہتر بنا سکتا ہے۔ اگر آپ نئے ڈرائیو سسٹم کے لیے بریکنگ ہیلی کاپٹر کا جائزہ لے رہے ہیں یا آپ کو وولٹیج، بریک پاور، ریزسٹر کی وضاحتیں، اور ڈیوٹی سائیکل کو ملانے میں مدد کی ضرورت ہے،ہم سے رابطہ کریںڈوفیو Electric کے ساتھ اپنی درخواست کی ضروریات پر تبادلہ خیال کرنے اور مناسب ترتیب کی نشاندہی کرنے کے لیے۔
