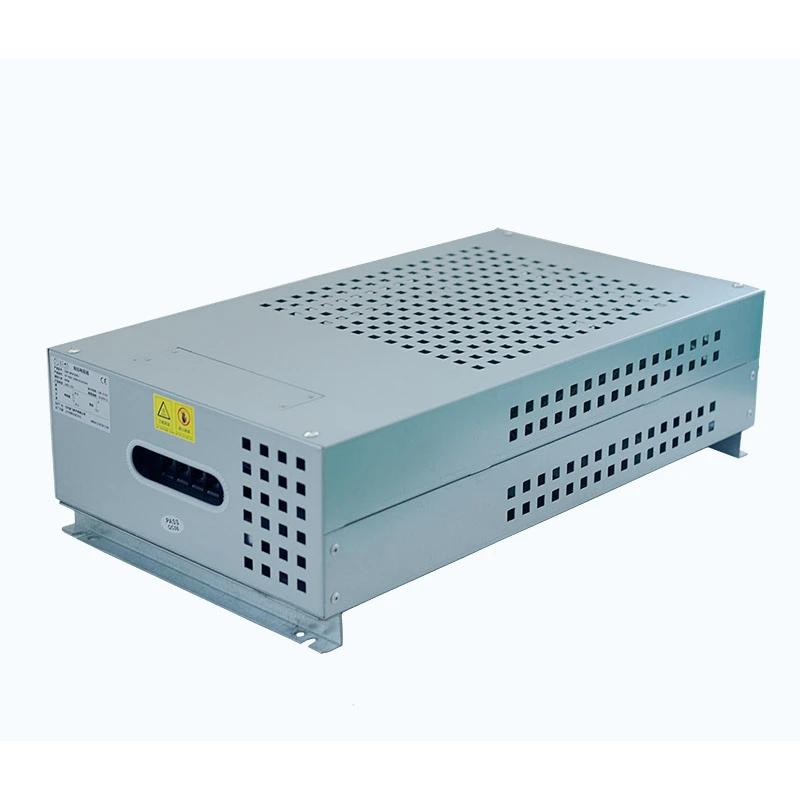

Dufew ہائی پاور ریزسٹر باکس اعلی طاقت کی توانائی کی کھپت کی ضروریات کو پورا کرنے کے لیے ایک کمپیکٹ میٹل انکلوژر میں متعدد نالیدار ریزسٹر عناصر کو یکجا کرتا ہے۔
ریزسٹر یونٹس کو مختلف طاقت اور مزاحمت کی ضروریات کے مطابق سیریز یا متوازی میں جوڑا جا سکتا ہے۔ انکلوژر محفوظ اور آسان تنصیب کے لیے مربوط ٹرمینلز اور درجہ حرارت سے تحفظ کے آلات کے ساتھ ایلومینیم-زنک لیپت اسٹیل پلیٹ سے بنا ہے۔
حسب ضرورت تصریحات اور متعدد کولنگ کنفیگریشنز کے ساتھ، یہ پروڈکٹ انورٹر بریکنگ سسٹمز، انڈسٹریل ٹیسٹنگ آلات، انرجی سٹوریج ایپلی کیشنز، اور بڑے پیمانے پر ڈرائیو سسٹمز کے لیے موزوں ہے۔
| پیرامیٹر | تفصیلات |
|---|---|
| پاور رینج | 1kW-30kW |
| ورکنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω-1kΩ |
| مزاحمتی رواداری | ±3% / ±5% / ±10% |
| پروٹیکشن گریڈ | IP20/IP23 |
| درجہ حرارت کا گتانک | ≤300 پی پی ایم/℃ |
| شعلہ ریٹارڈنٹ گریڈ | UL94V-2 |
| معیاری | جی بی 5792 |
مثال: CRB 10KW 13.6R J
| کوڈ | تفصیل |
|---|---|
| سی آر بی | ہائی پاور ریزسٹر باکس |
| 10KW | ریٹیڈ پاور |
| 13.6R | ریٹیڈ مزاحمت |
| J | مزاحمتی رواداری (K=10%, J=5%, H=3%) |
صحیح ہائی پاور ریزسٹر باکس کا انتخاب بجلی کی ضروریات، آپریٹنگ حالات اور تنصیب کے ماحول پر منحصر ہے۔ کلیدی انتخاب کے عوامل میں شامل ہیں:
توانائی کی کھپت کی ضروریات، بوجھ کے حالات، اور آپریٹنگ سائیکل کے مطابق بجلی کی مناسب صلاحیت کا انتخاب کریں۔
مستحکم توانائی کی کھپت کو یقینی بنانے کے لیے مزاحمتی قدر نظام وولٹیج، موجودہ ضروریات، اور درخواست کے حالات سے مماثل ہونی چاہیے۔
مناسب کولنگ کنفیگریشن کو منتخب کرنے کے لیے آپریٹنگ دورانیہ، تنصیب کی جگہ، اور گرمی کی کھپت کے حالات پر غور کریں۔
مختلف ایپلی کیشنز کو مختلف انکلوژر ڈھانچے، تحفظ کی سطح، اور مکینیکل ڈیزائن کی ضرورت ہو سکتی ہے۔
کنکشن کے طریقوں، بڑھتے ہوئے تقاضوں، تحفظ کے افعال، اور سسٹم کے انضمام کی شرائط پر غور کریں تاکہ یہ یقینی بنایا جا سکے کہ ریزسٹر باکس مکمل آلات کے نظام سے میل کھاتا ہے۔
ہائی پاور انڈسٹریل ایپلی کیشنز کے لیے ڈیزائن کیا گیا، ریزسٹر سسٹم مختلف آپریٹنگ ضروریات کو پورا کرنے کے لیے ترتیب دیا جا سکتا ہے، بشمول انورٹر بریک، انرجی اسٹوریج ڈسچارج ٹیسٹنگ، صنعتی آلات کی عمر رسیدگی ٹیسٹ، اور نقلی پاور لوڈ ایپلی کیشنز۔
اندرونی ریزسٹر سرکٹس کو متعدد آزاد پاور برانچوں میں تقسیم کیا جا سکتا ہے، جس سے سسٹم مختلف آپریٹنگ حالات جیسے کہ کم لوڈ کمیشننگ، ریٹیڈ پاور آپریشن، اور شارٹ ٹائم اوورلوڈ ٹیسٹنگ کے مطابق ہو سکتا ہے۔
یہ لچکدار ترتیب سازوسامان کی موافقت کو بہتر بناتی ہے، جانچ کے عمل کو آسان بناتی ہے، اور مختلف ایپلی کیشنز کے لیے متعدد ریزسٹر حل کی ضرورت کو کم کرتی ہے۔
انکلوژر کا ڈھانچہ مخصوص ایپلی کیشن کی ضروریات کے مطابق مختلف ریزسٹر عناصر کی حمایت کرتا ہے، بشمول نالیدار ریزسٹرس، ایلومینیم ہاؤسڈ ریزسٹرس، اور ٹیوبلر ریزسٹر عناصر۔
قابل اعتماد کارکردگی حاصل کرنے کے لیے صاف پروڈکشن ایریاز، دھول آلود ماحول، تیل والی صنعتی جگہوں اور دیگر کام کرنے والے حالات کے لیے مختلف کنفیگریشنز کا انتخاب کیا جا سکتا ہے۔
اندرونی دیوار ایک آزاد کولنگ چیمبر ڈیزائن کو اپناتا ہے، جو مختلف ریزسٹر گروپس کے لیے مخصوص ہوا کے بہاؤ کے چینل فراہم کرتا ہے۔ یہ ڈھانچہ سرکٹس کے درمیان گرمی کے جمع ہونے کو کم کرنے میں مدد کرتا ہے اور آپریشن کے دوران مجموعی تھرمل استحکام کو بہتر بناتا ہے۔
ایک سے زیادہ محوری پنکھے حرارتی عناصر میں سمتی ہوا کا بہاؤ فراہم کرتے ہیں، مسلسل ہائی پاور آپریشن کے دوران گرمی کی کھپت کی کارکردگی کو بڑھاتے ہیں۔
بہتر وینٹیلیشن ڈیزائن طویل مدتی ایپلی کیشنز کے لیے درجہ حرارت کی مستحکم کارکردگی کو برقرار رکھنے میں مدد کرتا ہے، بشمول 24 گھنٹے بھاری بوجھ کی جانچ کے حالات۔
ہر پاور برانچ خود مختار درجہ حرارت کی نگرانی اور تحفظ کے سوئچز سے لیس ہے، جس سے آپریشن کے دوران غیر معمولی حالات کا پتہ لگایا جا سکتا ہے اور اسے تیزی سے کنٹرول کیا جا سکتا ہے۔
یہ ڈیزائن فراہم کرتا ہے:
- انفرادی غلطی کی تنہائی
- دوسرے سرکٹس پر کم اثر
- بہتر نظام کی دستیابی
جب ایک شاخ غیر معمولی درجہ حرارت کے حالات کا تجربہ کرتی ہے، تو متاثرہ سرکٹ منقطع ہو سکتا ہے جبکہ دوسرے سرکٹس معمول کے مطابق کام کرتے رہتے ہیں۔
انکلوژر اور اندرونی اجزاء UL94V-2 شعلہ retardant کی ضروریات کے مطابق ہیں، اوورلوڈ آپریشن اور طویل مدتی صنعتی استعمال کے دوران حفاظتی کارکردگی کو بہتر بنانے میں مدد کرتے ہیں۔
مرکزی سرکٹ اعلی طاقت کے آپریٹنگ حالات میں قابل اعتماد کرنٹ ٹرانسمیشن کو یقینی بنانے کے لیے موٹے مربوط تانبے کے بس بار کو اپناتا ہے۔
مضبوط ڈھانچہ حاصل کرنے میں مدد کرتا ہے:
- کم وولٹیج کا نقصان
- کم کنڈکٹر ہیٹنگ
- طویل مدتی کرنٹ لے جانے کی صلاحیت میں بہتری
روایتی پتلے ٹرمینلز یا تانبے کی پٹیوں کے مقابلے میں، یہ بس بار ڈیزائن مسلسل ہائی کرنٹ ایپلی کیشنز کے لیے بہتر استحکام فراہم کرتا ہے۔
کاپر بس بار سسٹم متعدد کنکشن پوزیشنز فراہم کرتا ہے، جس سے مختلف آزمائشی آلات، متوازی نظام، اور اپنی مرضی کے مطابق برقی ترتیب کے ساتھ آسانی سے انضمام ہوتا ہے۔
ہائی پاور ریزسٹر باکس صنعتی ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتا ہے جس کے لیے قابل اعتماد توانائی جذب، لوڈ سمولیشن، کرنٹ کنٹرول، اور ہائی پاور ریزسٹنس سلوشنز کی ضرورت ہوتی ہے۔ عام درخواست کے علاقوں میں شامل ہیں:
بھاری صنعتی شعبوں میں، ریزسٹر سسٹم عام طور پر میٹالرجیکل پروڈکشن آلات، بڑے ٹرانسمیشن سسٹم، اور ہیوی ڈیوٹی مشینری پر لاگو کیا جاتا ہے جہاں اعلی طاقت کے حالات میں مستحکم آپریشن کی ضرورت ہوتی ہے۔
انرجی سٹوریج اور الیکٹریکل ٹیسٹنگ ایپلی کیشنز کے لیے، اسے انرجی سٹوریج ٹیسٹ پلیٹ فارمز، بیٹری ڈسچارج ٹیسٹنگ سسٹمز، اور ہائی پاور الیکٹریکل ٹیسٹنگ آلات میں ضم کیا جا سکتا ہے تاکہ کنٹرول لوڈ کی صورتحال اور کارکردگی کی قابل اعتماد تصدیق فراہم کی جا سکے۔
یہ نظام پورٹ کرینز، ہیوی لفٹنگ مشینری، اور لہرانے کے نظام کے لیے موزوں ہے جن کو بار بار چلنے کے دوران موثر توانائی کی کھپت اور مستحکم بریک کی کارکردگی کی ضرورت ہوتی ہے۔
صنعتی آٹومیشن اور ڈرائیو ایپلی کیشنز میں، یہ بڑے انورٹر ڈرائیو سسٹمز، موٹر بریکنگ ایپلی کیشنز، اور آٹومیشن آلات کے ساتھ قابل اعتماد پاور کنٹرول اور سسٹم کے تحفظ میں مدد کے لیے استعمال کیا جا سکتا ہے۔
| کارکردگی کا آئٹم | ٹیسٹ کی حالت | ضرورت |
|---|---|---|
| ڈائی الیکٹرک طاقت | 2500VAC/50Hz/60S | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 10 بار ریٹیڈ پاور 5S | کوئی نظر آنے والا نقصان نہیں۔ |
| طویل مدتی بوجھ کی زندگی | سائیکلک آپریشن (10S خارج ہونے والا مادہ، 90S وقفہ) | >9000h |
| نم ہیٹ ٹیسٹ | 40℃±2℃/90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| درجہ حرارت سائیکلنگ | -55℃، 55℃، 155℃ / 15 منٹ ہر ایک، 5 سائیکل | △R≤±(2%R+0.05Ω) |
| گرمی کی مزاحمت | 350℃/2h | کوئی واضح رنگت یا نقصان نہیں ہے۔ |
| درجہ حرارت کا گتانک | ریٹیڈ لوڈ بمقابلہ جامد مزاحمت | <300 پی پی ایم/℃ |
| شعلہ Retardancy | 5 منٹ کے لیے 10 بار ریٹیڈ پاور | شعلے کے بغیر ریڈ ہیٹنگ |
| کارکردگی کا آئٹم | ٹیسٹ کی حالت | ضرورت |
|---|---|---|
| ٹرمینل کی طاقت | 45N/30S | کوئی ڈھیلا پن یا نظر آنے والا نقصان نہیں۔ |
| کمپن مزاحمت | 5-200Hz، 1g، 98m/S² | کوئی ساختی نقصان نہیں ہے۔ |
| سولڈرنگ گرمی مزاحمت | ٹرمینل 3S کے لیے 350±5℃ پر ڈوبا ہوا ہے۔ | △R≤±(1%R+0.05Ω) |
| ظاہری شکل | بصری معائنہ | کوئی نقصان نہیں، واضح مارکنگ |
| سولڈریبلٹی | ٹرمینل 5S کے لیے 235±5℃ پر ڈوبا ہوا ہے۔ | سولڈر کوریج >95% |
| موازنہ آئٹم | ہائی پاور ریزسٹر باکس | روایتی بریک / لوڈ ریزسٹر باکس |
|---|---|---|
| درخواست کی حد | بریک لگانے، ڈسچارج ٹیسٹنگ، عمر رسیدگی کے ٹیسٹ، اور نقلی بوجھ کو سپورٹ کرتا ہے۔ | عام طور پر ایک درخواست کے منظرناموں کے لیے ڈیزائن کیا جاتا ہے۔ |
| کولنگ سسٹم | سرشار ایئر فلو چینلز کے ساتھ آزاد کولنگ چیمبر | ممکنہ گرمی کے جمع ہونے کے ساتھ عام ہوا کے بہاؤ کا ڈھانچہ |
| تحفظ ڈیزائن | ہر پاور برانچ کے لیے انفرادی درجہ حرارت کا تحفظ | عام طور پر مجموعی درجہ حرارت کی حفاظت کا استعمال کرتا ہے |
| موجودہ لے جانے والا ڈھانچہ | ہائی کرنٹ آپریشن کے لیے مضبوط تانبے کا بس بار | محدود موجودہ صلاحیت کے ساتھ معیاری ٹرمینلز |
| مکینیکل ڈھانچہ | ہیوی ڈیوٹی ماحول کے لیے موزوں مضبوط دیوار | ہلکی ایپلی کیشنز کے لیے معیاری شیٹ میٹل ڈھانچہ |
Dufew Electric صنعتی ریزسٹر پروڈکٹس کے ڈیزائن اور مینوفیکچرنگ میں مہارت رکھتا ہے، بشمول ہائی پاور ریزسٹر باکس، بریک ریزسٹرس، اور انڈسٹریل ڈرائیو سسٹمز، ٹیسٹنگ آلات، اور انرجی ایپلی کیشنز کے لیے حسب ضرورت ریزسٹر اسمبلیاں۔
ہمارا مینوفیکچرنگ عمل مکمل پروڈکشن سائیکل پر محیط ہے، بشمول ریزسٹر ایلیمنٹ اسمبلی، برقی کنفیگریشن، انکلوژر فیبریکیشن، کمپوننٹ انٹیگریشن، کارکردگی کی جانچ، اور حتمی معائنہ۔
پیشہ ورانہ انجینئرنگ سپورٹ اور معیاری پیداواری طریقہ کار کے ساتھ، Dufew قابل اعتماد ریزسٹر حل فراہم کر سکتا ہے:
- اپنی مرضی کے مطابق طاقت اور مزاحمت کی تشکیلات
- لچکدار انکلوژر اور کولنگ ڈیزائن
- مکمل برقی کارکردگی کی جانچ
- مستحکم بیچ کی پیداوار کی صلاحیت
- OEM منصوبوں اور صنعتی سازوسامان کے مینوفیکچررز کے لیے معاونت
مستحکم برقی کارکردگی، مکینیکل اعتبار، اور صنعتی ماحول کا مطالبہ کرنے میں طویل مدتی آپریٹنگ سیفٹی کو یقینی بنانے کے لیے ہر پروڈکٹ سخت کوالٹی کنٹرول سے گزرتی ہے۔
مختلف صنعتی ایپلی کیشنز کو مختلف پاور لیولز، مزاحمتی اقدار اور تنصیب کی شرائط کی ضرورت ہوتی ہے۔ Dufew مخصوص پروجیکٹ کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق ہائی پاور ریزسٹر باکس کے حل فراہم کرتا ہے۔
حسب ضرورت کے اختیارات میں شامل ہیں:
- شرح شدہ طاقت اور مزاحمتی قدر
- ورکنگ وولٹیج اور موجودہ صلاحیت
- کولنگ کنفیگریشن
- انکلوژر کے طول و عرض اور بڑھتے ہوئے ڈھانچہ
- ٹرمینل کا انتظام
- تحفظ کے تقاضے
پروفیشنل ریزسٹر ڈیزائن اور مینوفیکچرنگ کی صلاحیت کے ساتھ، Dufew صارفین کو صنعتی ٹیسٹنگ، انرجی ڈسچارج، بریکنگ سسٹم، اور ہیوی ڈیوٹی آلات کی ایپلی کیشنز کے لیے قابل اعتماد حل تیار کرنے میں مدد کرتا ہے۔
Dufew برقی حفاظت، مکینیکل طاقت، اور طویل مدتی آپریٹنگ قابل اعتماد کی تصدیق کے لیے جامع معیار کے معائنہ کرتا ہے۔
کوالٹی کنٹرول میں شامل ہیں:
- خام مال کا معائنہ
- برقی کارکردگی کی جانچ
- درجہ حرارت کے تحفظ کی جانچ
- حتمی مصنوعات کا معائنہ
Dufew مصنوعات کے سائز اور نقل و حمل کی ضروریات کے مطابق پیشہ ورانہ پیکیجنگ حل فراہم کرتا ہے۔
پیکیجنگ کی خصوصیات:
- محفوظ اندرونی فکسشن
- اثر اور کمپن کے خلاف تحفظ
- بین الاقوامی نقل و حمل کے لیے موزوں
- اپنی مرضی کے مطابق اور بلک آرڈرز کے لیے سپورٹ
ہائی پاور ریزسٹر باکس ہائی پاور انورٹر بریکنگ سسٹمز، انڈسٹریل لوڈ ٹیسٹنگ، انرجی سٹوریج ڈسچارج سسٹم، لفٹنگ کا سامان، ونڈ پاور سسٹمز، اور دیگر ایپلی کیشنز کے لیے موزوں ہے جن میں بڑی توانائی کی کھپت کی صلاحیت کی ضرورت ہوتی ہے۔
درجہ حرارت پروٹیکشن سوئچ اندرونی درجہ حرارت کی نگرانی کرتا ہے اور زیادہ درجہ حرارت سے تحفظ فراہم کرتا ہے۔ جب گرمی کی غیر معمولی صورتحال ہوتی ہے، تو یہ زیادہ گرمی کے خطرات کو کم کرنے اور نظام کی بھروسے کو بہتر بنانے کے لیے متعلقہ سرکٹ کو منقطع کر دیتا ہے۔
جی ہاں Dufew پاور ریٹنگ، ریزسٹنس ویلیو، انکلوژر ڈائمینشنز، پروٹیکشن گریڈ، ریزسٹر کنفیگریشن اور کنکشن کے طریقوں کی تخصیص کی حمایت کرتا ہے۔
مناسب وینٹیلیشن کی جگہ، ہوا کے بہاؤ کی سمت، محیطی درجہ حرارت، اور تنصیب کی جگہ کو آپریشن کے دوران مؤثر طریقے سے گرمی کی کھپت کو برقرار رکھنے کے لیے غور کیا جانا چاہیے۔
مسلسل آپریٹنگ کارکردگی ریٹیڈ پاور، لوڈ کا دورانیہ، کولنگ کی کارکردگی، محیط درجہ حرارت، اور تھرمل مینجمنٹ ڈیزائن سے متاثر ہوتی ہے۔ مناسب ترتیب طویل مدتی کام کے حالات میں مستحکم آپریشن کو یقینی بنانے میں مدد کرتی ہے۔
ہائی پاور ریزسٹر باکس مختلف صنعتی ماحول کے لیے ڈیزائن کیا جا سکتا ہے۔ تحفظ کی سطح، دیوار کا ڈھانچہ، اور اجزاء کا انتخاب دھول، نمی، درجہ حرارت میں تبدیلی، یا بیرونی تنصیب جیسے حالات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔
جی ہاں ایک سے زیادہ ریزسٹر بکس ایسے سسٹمز کے لیے کنفیگر کیے جاسکتے ہیں جن کے لیے زیادہ طاقت کی ضرورت ہوتی ہے۔ محفوظ اور قابل اعتماد آپریشن کو برقرار رکھنے کے لیے مناسب برقی مماثلت، تنصیب کا وقفہ، اور گرمی کی کھپت کے تحفظات کی ضرورت ہے۔
Dufew صنعتی ریزسٹر ڈیزائن اور مینوفیکچرنگ میں مہارت رکھتا ہے، اپنی مرضی کے مطابق ریزسٹر حل فراہم کرتا ہے، سخت کوالٹی کنٹرول، اور صنعتی آلات کے مینوفیکچررز، ٹیسٹنگ سسٹمز اور انرجی ایپلی کیشنز کے لیے مکمل کارکردگی کی جانچ کرتا ہے۔
