ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

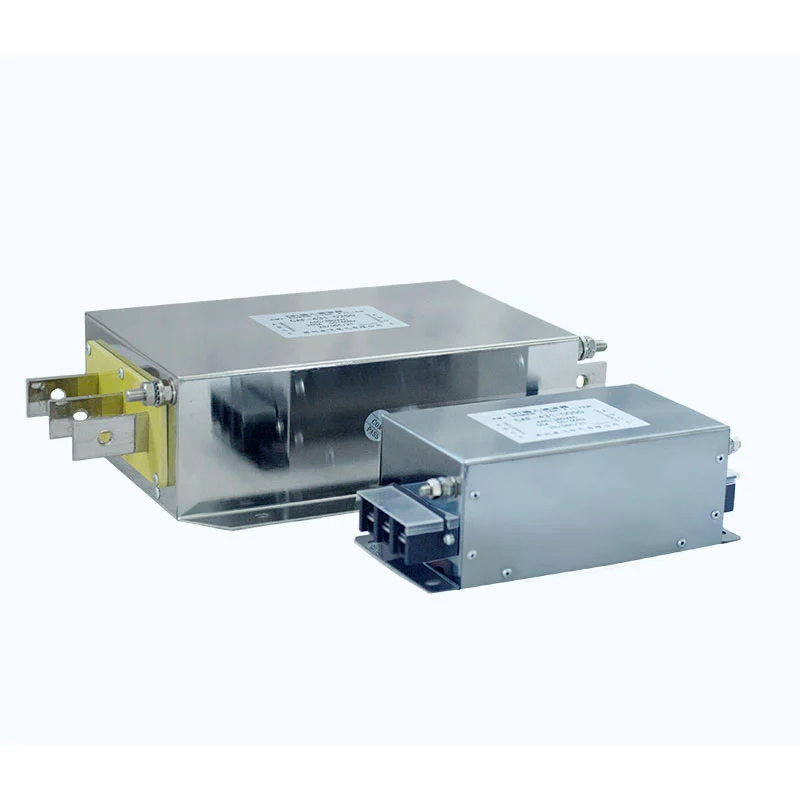

ایک پاور سپلائی فلٹر آنے والے پاور سورس اور آلات کے پاور ان پٹ کے درمیان نصب کیا جاتا ہے۔ اس کا بنیادی مقصد پاور لائن کے ذریعے ہونے والی برقی مقناطیسی مداخلت (EMI) کو کنٹرول کرنا ہے۔
پاور الیکٹرانک آلات جیسے انورٹرز، سروو ڈرائیوز، اور سوئچنگ پاور سپلائیز سوئچنگ آپریشن کے دوران ہائی فریکوئنسی شور پیدا کر سکتے ہیں۔ بیرونی برقی آلات اور پاور نیٹ ورک ایک ہی سپلائی لائن میں غیر مطلوبہ ہائی فریکوئنسی رکاوٹیں بھی متعارف کرا سکتے ہیں۔
فلٹر ان ناپسندیدہ اعلی تعدد اجزاء کو رکاوٹ فراہم کرتا ہے جبکہ بجلی کی عام فراہمی کو گزرنے دیتا ہے۔
یہ دونوں سمتوں میں کام کرنے کے لیے ڈیزائن کیا گیا ہے:
- آلات کے ذریعہ پیدا ہونے والی اور پاور نیٹ ورک کی طرف کی جانے والی اعلی تعدد مداخلت کو کم کریں۔
- سپلائی لائن کے ذریعے آلات میں داخل ہونے والے بیرونی RF اور برقی رکاوٹوں کو کم کریں۔
- کامن موڈ اور ڈیفرینشل موڈ کی مداخلت کو دبانا
- ملحقہ الیکٹرانک آلات کے درمیان مداخلت کے امکان کو کم کریں۔
اس لیے فلٹر کو آلات کے EMI/EMC کنٹرول اور پاور لائن مداخلت کو دبانے کے نظام کے حصے کے طور پر استعمال کیا جاتا ہے۔
فلٹر کم پاس فلٹرنگ نیٹ ورک بنانے کے لیے کامن موڈ چوکس، X capacitors، Y capacitors، اور مزاحمتی اجزاء کے امتزاج کا استعمال کرتا ہے۔
کامن موڈ چوک عام سپلائی کرنٹ کو گزرنے کی اجازت دیتے ہوئے کامن موڈ ہائی فریکوینسی شور کے لیے زیادہ رکاوٹ پیش کرتا ہے۔
X capacitor پاور کنڈکٹرز کے درمیان جڑا ہوا ہے اور ڈیفرینشل موڈ ہائی فریکوئنسی شور کے لیے راستہ فراہم کرتا ہے۔
Y capacitors مناسب کامن موڈ مداخلت کے لیے پاور کنڈکٹرز اور گراؤنڈ یا چیسس ریفرنس کے درمیان ایک کنٹرول شدہ راستہ فراہم کرتے ہیں۔
سرکٹ کی ترتیب پر منحصر ہے، مزاحمتی اجزاء کاپیسیٹر ڈسچارج اور سرکٹ ڈیمپنگ کے لیے استعمال کیے جا سکتے ہیں۔
مشترکہ سرکٹ مخصوص فریکوئنسی رینج پر کامن موڈ اور ڈیفرینشل موڈ کی مداخلت کو دبانے فراہم کرتا ہے۔
فلٹر یا تو سنگل سٹیج یا دو سٹیج ڈھانچہ استعمال کر سکتا ہے۔
سنگل اسٹیج فلٹرنگ ایپلی کیشنز کے لیے موزوں ہے جہاں مداخلت کی سطح کو ایک فلٹرنگ سیکشن سے کنٹرول کیا جا سکتا ہے اور انسٹالیشن کی جگہ محدود ہے۔
دو مرحلے کی فلٹرنگ اضافی توجہ فراہم کرتی ہے جہاں سامان زیادہ مطالبہ برقی مقناطیسی ماحول میں کام کرتا ہے۔
سازوسامان، مداخلت کی خصوصیات، مطلوبہ توجہ، اور تنصیب کے حالات کے مطابق مناسب ترتیب کا تعین کیا جانا چاہئے.
مندرجہ ذیل وضاحتیں متعلقہ مصنوعات کی ترتیب پر لاگو ہوتی ہیں۔ مختلف Dufew الیکٹرک فلٹر سیریز میں مختلف وولٹیج اور موجودہ رینج ہو سکتے ہیں۔
| پیرامیٹر | تفصیلات |
|---|---|
| شرح شدہ وولٹیج | مخصوص سنگل فیز کنفیگریشن کے لیے 250VAC |
| ریٹیڈ کرنٹ | 1A--60A مخصوص سنگل فیز کنفیگریشن کے لیے |
| آپریٹنگ فریکوئنسی | 50Hz / 60Hz / 500Hz تک، ترتیب پر منحصر ہے |
| فلٹرنگ رینج | 5 kHz--30 MHz |
| ڈائی الیکٹرک طاقت، لائن سے لائن | 1500VDC/60s |
| ڈائی الیکٹرک طاقت، زمین سے لائن | 2250VDC / 60s* |
| موصلیت مزاحمت | >100MΩ 1000VDC پر |
| اوورلوڈ کی صلاحیت | اوورلوڈ واقعات کے درمیان کم از کم 15 منٹ کے ساتھ 1 منٹ کے لیے 1.4 × ریٹیڈ کرنٹ |
| پروٹیکشن گریڈ | IP00/IP20 |
| موصلیت کی کلاس | T40/F (155°C) |
| شعلہ ریٹارڈنٹ گریڈ | UL94V-2 |
| پروڈکٹ سٹینڈرڈ | GB/T 15287/8 |
* فراہم کردہ تکنیکی معلومات لائن سے زمین پر ڈائی الیکٹرک طاقت کے لیے 2500VDC/60s کی فہرست بھی رکھتی ہے۔ قابل اطلاق قیمت کی تصدیق منتخب ماڈل کے لیے حتمی تفصیلات سے کی جانی چاہیے۔
ایک عام ماڈل کا عہدہ ہے: CAF-4 3 1-0010
| کوڈ | تفصیل |
|---|---|
| سی اے ایف | ڈوفیو الیکٹرک فلٹر سیریز |
| 4 | وولٹیج کلاس؛ 2 = 220V، 4 = 380V، 6 = 690V |
| 3 | مرحلے کی ترتیب؛ 3 = تین فیز، 1 = سنگل فیز |
| 1 | فلٹر زمرہ؛ 1 = ان پٹ فلٹر، 2 = آؤٹ پٹ فلٹر |
| 0010 | شرح شدہ موجودہ؛ 0010 = 10A |
آرڈر کرنے سے پہلے ماڈل کے عہدہ کو قابل اطلاق پروڈکٹ کی تفصیلات اور نام کی تختی کے خلاف چیک کیا جانا چاہئے۔
فلٹر سرکٹ کامن موڈ اور ڈیفرینشل موڈ ہائی فریکوئنسی مداخلت دونوں کو ایڈریس کرتا ہے، اسے استعمال کرنے کی اجازت دیتا ہے جہاں مختلف قسم کی EMI موجود ہو سکتی ہے۔
فلٹر منسلک آلات کے ذریعے پیدا ہونے والی مداخلت کو کم کر سکتا ہے اور سپلائی نیٹ ورک کی طرف کیا جاتا ہے، جبکہ پاور کنکشن کے ذریعے داخل ہونے والی بیرونی ہائی فریکوئنسی رکاوٹوں کو بھی محدود کر سکتا ہے۔
مخصوص فلٹرنگ رینج پاور الیکٹرانکس اور دیگر الیکٹرانک آلات کے سوئچنگ سے وابستہ اعلی تعدد مداخلت کا احاطہ کرتی ہے۔
فلٹرنگ ڈھانچہ مداخلت کی سطح اور تنصیب کی ضروریات کے مطابق منتخب کیا جا سکتا ہے.
مربوط تعمیر کنٹرول کیبنٹ اور برقی دیواروں کے اندر تنصیب کے لیے موزوں ہے جہاں بڑھنے کی جگہ محدود ہے۔
فلٹر سنگل فیز پاور الیکٹرانک آلات کے لیے ڈیزائن کیا گیا ہے جہاں EMI کو کنٹرول کرنے کی ضرورت ہے۔ اسے سنگل فیز انورٹرز، سروو ڈرائیوز، سوئچنگ پاور سپلائیز، کنٹرولرز، ایمبرائیڈری مشینوں، کندہ کاری کی مشینوں، صنعتی کنٹرول کے آلات، اور EMI حساس ماحول میں نصب دیگر الیکٹرانک آلات میں استعمال کیا جا سکتا ہے۔
فلٹر کو برقی تنصیبات میں بھی استعمال کیا جا سکتا ہے جہاں ایک سے زیادہ الیکٹرانک آلات ایک ہی پاور نیٹ ورک پر کام کرتے ہیں اور مداخلت سے آلات کے آپریشن یا سسٹم کی کارکردگی متاثر ہو سکتی ہے۔
فلٹر مناسب ہو سکتا ہے جب آلات مداخلت سے متعلق علامات کا تجربہ کریں جیسے:
- غیر متوقع شٹ ڈاؤن
- غلط محرک یا غیر معمولی آپریشن
- مواصلات یا کنٹرول مداخلت
- ضرورت سے زیادہ بجلی کا شور
- ملحقہ آلات کے درمیان پاور لائن کی مداخلت
ان علامات کی متعدد وجوہات ہوسکتی ہیں۔ فلٹر کو منتخب کرنے سے پہلے، مسئلے کے اصل ماخذ کی نشاندہی کی جانی چاہیے۔ فلٹر اوورلوڈ، غلط گراؤنڈنگ، موصلیت کی خرابی، آلات کی خرابیوں، یا دیگر بنیادی برقی مسائل کے لیے اصلاحی اقدامات کی جگہ نہیں لیتا ہے۔
فلٹر کے انتخاب میں سامان کی سپلائی وولٹیج، ریٹیڈ کرنٹ، آپریٹنگ فریکوئنسی، سنگل فیز کنفیگریشن، مطلوبہ فلٹرنگ پرفارمنس، انسٹالیشن کے طول و عرض، گراؤنڈنگ کا طریقہ، محیطی درجہ حرارت، اور تحفظ کی سطح پر غور کرنا چاہیے۔
مخصوص سنگل فیز کنفیگریشن کے لیے، تجویز کردہ فلٹر کی درجہ بندی آلات کے ریٹیڈ کرنٹ سے تقریباً 1.2–1.5 گنا ہے۔ حتمی انتخاب میں اصل لوڈ کرنٹ، اوورلوڈ حالات، آپریٹنگ ٹمپریچر، اور مینوفیکچرر کی تصریحات پر بھی غور کرنا چاہیے۔
ماڈل کے انتخاب کے لیے، صارفین سامان کا ماڈل، سپلائی وولٹیج، ریٹیڈ کرنٹ، آپریٹنگ فریکوئنسی، وائرنگ ڈایاگرام، انسٹالیشن کے طول و عرض، مداخلت کی علامات، اور آپریٹنگ ماحول فراہم کر سکتے ہیں۔
اعلی تعدد EMI دبانے کے لیے درست تنصیب خاص طور پر اہم ہے۔
تنصیب سے پہلے سامان کی وولٹیج اور کرنٹ چیک کریں۔ منتخب شدہ فلٹر سامان کی فراہمی اور آپریٹنگ کرنٹ کے ساتھ ہم آہنگ ہونا چاہیے۔
ہاؤسنگ، ٹرمینلز، بڑھتے ہوئے پوائنٹس، شناختی لیبل، اور وائرنگ کے نشانات کو چیک کریں۔ خراب شدہ یونٹ کو انسٹال نہ کریں۔
فلٹر کو اتنا ہی قریب سے لگائیں جتنا کہ محفوظ آلات کے پاور انٹری کے قریب ہو۔ کیبنٹ کی تنصیبات کے لیے، فلٹر کو تنصیب کی ضروریات کے مطابق موزوں دھاتی بڑھتے ہوئے سطح پر لگایا جا سکتا ہے۔
قابل اطلاق وائرنگ ڈایاگرام کے مطابق آنے والی بجلی کی فراہمی اور آلات کے ان پٹ کے درمیان فلٹر کو جوڑیں۔ نشان زد ان پٹ اور آؤٹ پٹ ٹرمینلز کی پیروی کریں جہاں کنکشن کی ایک متعین سمت بیان کی گئی ہے۔
گراؤنڈنگ ٹرمینل کو قابل اعتماد طریقے سے منسلک ہونا چاہیے۔
فلٹر ان پٹ تاروں اور آؤٹ پٹ تاروں کو ایک ساتھ نہ بنڈل کریں۔
اعلی تعدد مداخلت قریب سے روٹ شدہ ان پٹ اور آؤٹ پٹ کنڈکٹرز کے درمیان جوڑ سکتی ہے اور فلٹرنگ سرکٹ کو نظرانداز کرسکتی ہے۔ اس لیے ان پٹ سائیڈ اور لوڈ سائیڈ وائرنگ کو الگ الگ روٹ کیا جانا چاہیے اور جہاں تک عملی ہو اسے الگ رکھا جانا چاہیے۔
گراؤنڈ کنڈکٹر چھوٹا ہونا چاہیے اور تنصیب کے لیے کافی حد تک کم رکاوٹ ہونا چاہیے۔
وائرنگ اور گراؤنڈنگ کو چیک کرنے کے بعد:
1. تمام ٹرمینل کنکشن کی تصدیق کریں۔
2. ان پٹ/آؤٹ پٹ کیبل کی علیحدگی کو چیک کریں۔
3. سامان کو توانائی بخشیں۔
4. آپریٹنگ اسٹیٹس اور الارم کے حالات کا مشاہدہ کریں۔
5. تصدیق کریں کہ آیا اصل مداخلت کو کم کیا گیا ہے۔
کمپیکٹ سنگل فیز آلات کے لیے، ایک مربوط فلٹر اسمبلی تنصیب کے لیے درکار اجزاء کی تعداد کو کم کر سکتی ہے۔
| موازنہ | انٹیگریٹڈ سنگل فیز فلٹر | فلٹر یونٹس الگ کریں۔ |
|---|---|---|
| ساخت | ایک مربوط اسمبلی | متعدد آزاد اسمبلیاں |
| تنصیب | ایک فلٹر انسٹالیشن پوائنٹ | الگ یونٹ اور بڑھتے ہوئے پوائنٹس |
| وائرنگ | سرشار فلٹر ان پٹ اور آؤٹ پٹ ٹرمینلز | اضافی انٹرکنکشن اور روٹنگ |
| کابینہ کی جگہ | کمپیکٹ کنٹرول کابینہ کے لئے موزوں ہے | ہر یونٹ کے لیے جگہ درکار ہے۔ |
| اجزاء کا انتظام | ایک پروڈکٹ اسمبلی | الگ الگ اجزاء اور لوازمات |
EMI کی اصل کارکردگی کا انحصار فلٹر سرکٹ، برقی حالات، گراؤنڈنگ، کیبل روٹنگ، اور تنصیب کے معیار پر ہے۔ مربوط ڈھانچے کو ہی درخواست کے مخصوص ٹیسٹ ڈیٹا کے بغیر اعلیٰ EMI کشیدگی کی ضمانت نہیں سمجھا جانا چاہیے۔
Dufew Electric پاور الیکٹرانکس اجزاء تیار کرتا ہے جس میں ریزسٹر، بریکنگ سسٹم، ری ایکٹر، فلٹرز، ٹرانسفارمرز اور حسب ضرورت برقی اجزاء شامل ہیں۔
بجلی کی فراہمی کے فلٹرز کے لیے، پیداوار اور معائنہ میں شامل ہو سکتے ہیں:
اجزاء کا معائنہ → فلٹر اسمبلی → الیکٹریکل ٹیسٹنگ → حتمی معائنہ → پیکیجنگ
مصنوعات کی ترتیب پر منحصر ہے، معائنہ میں شامل ہوسکتا ہے:
- اجزاء کی تفصیلات کی تصدیق
- ٹرمینل اور کنکشن کا معائنہ
- موصلیت کی مزاحمت کی جانچ
- ڈائی الیکٹرک طاقت کی جانچ
- برقی کارکردگی کی جانچ
- جہتی معائنہ
- حتمی مصنوعات کا معائنہ
قابل اطلاق تکنیکی ریکارڈ اور ٹیسٹ دستاویزات پروڈکٹ اور پروجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔
Dufew Electric کے پاس ISO اور CE سرٹیفیکیشنز ہیں جو اس کی کوالٹی مینجمنٹ اور پروڈکٹ کمپلائنس سرگرمیوں میں معاونت کرتے ہیں۔
قابل اطلاق سرٹیفکیٹ اور تکنیکی دستاویزات کی تصدیق منتخب ماڈل، مصنوعات کی ترتیب اور مطلوبہ مارکیٹ کے مطابق ہونی چاہیے۔
بین الاقوامی آرڈرز کو پروڈکٹ کی مقدار، طول و عرض، منزل، اور ترسیل کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔
سی فریٹ، ایئر فریٹ، ایکسپریس ڈیلیوری، یا گاہک کے نامزد کردہ فارورڈر کو مناسب طور پر استعمال کیا جا سکتا ہے۔ پیکیجنگ کا انتخاب مصنوعات کی ساخت اور نقل و حمل کے حالات کے مطابق کیا جاتا ہے۔
یہ الیکٹرونک آلات کے پاور ان پٹ پر نصب کیا جاتا ہے تاکہ پاور لائن کے ذریعے سفر کرنے والی برقی مقناطیسی مداخلت کو دبایا جاسکے۔ عام ایپلی کیشنز میں سنگل فیز انورٹرز، سروو ڈرائیوز، سوئچنگ پاور سپلائیز، اور کنٹرولرز شامل ہیں۔
فلٹر کو کامن موڈ اور ڈیفرینشل موڈ ہائی فریکوئنسی مداخلت سے نمٹنے کے لیے ڈیزائن کیا گیا ہے۔ قابل اطلاق کنفیگریشن کے لیے مخصوص فلٹرنگ رینج 5 kHz--30 MHz ہے۔
اسے اتنا ہی قریب نصب کیا جانا چاہیے جتنا کہ محفوظ آلات کے پاور ان پٹ کے عملی ہو۔ ان پٹ سائیڈ اور آؤٹ پٹ سائیڈ کیبلز کو الیکٹرومیگنیٹک کپلنگ کو کم کرنے کے لیے الگ کیا جانا چاہیے جو فلٹر کو بائی پاس کر سکتے ہیں۔
جی ہاں یہ ایپلی کیشنز بشمول سنگل فیز انورٹرز، سروو ڈرائیوز، سوئچنگ پاور سپلائیز، کنٹرولرز اور اسی طرح کے الیکٹرانک آلات کے لیے ہے، بشرطیکہ برقی ریٹنگز ہم آہنگ ہوں۔
انتخاب میں سامان کی ریٹیڈ اور اصل آپریٹنگ کرنٹ، سپلائی وولٹیج، آپریٹنگ حالات، اور فلٹر کی تفصیلات پر غور کرنا چاہیے۔ فراہم کردہ انتخابی رہنمائی آلات کے ریٹیڈ کرنٹ سے تقریباً 1.2--1.5 گنا تجویز کرتی ہے۔
یہ اس وقت مدد کر سکتا ہے جب یہ علامات برقی مقناطیسی مداخلت یا پاور لائن میں خلل کی وجہ سے پیدا ہوں یا بڑھ جائیں۔ اگر خرابی اوورلوڈ، غلط گراؤنڈنگ، موصلیت کے مسائل، یا اندرونی آلات کی خرابی کے نتیجے میں ہوتی ہے، تو بنیادی وجہ کو الگ سے حل کیا جانا چاہیے۔
بجلی کی درجہ بندی، فلٹرنگ ڈھانچہ، تنصیب کے طول و عرض، اور دیگر وضاحتیں آلات اور درخواست کی ضروریات کے مطابق جانچی جا سکتی ہیں۔
جی ہاں 1,000 میٹر سے اوپر، کم گرمی کی کھپت کے لیے کرنٹ ڈیریٹنگ کی ضرورت پڑ سکتی ہے۔ فراہم کردہ تکنیکی معلومات 2,000 میٹر کی زیادہ سے زیادہ اونچائی کا تعین کرتی ہے اور 1,000 میٹر سے اوپر 15% کرنٹ ڈیریٹنگ کی سفارش کرتی ہے۔ منتخب ماڈل کے لیے حتمی ضرورت کی تصدیق کی جانی چاہیے۔
Dufew Electric سنگل فیز انورٹرز، سروو ڈرائیوز، سوئچنگ پاور سپلائیز، کنٹرولرز اور دیگر پاور الیکٹرانک آلات کے لیے پاور سپلائی فلٹرز فراہم کرتا ہے۔ فلٹرز پاور کنکشن کے ذریعے منعقدہ EMI کو کم کرنے کے لیے کامن موڈ اور ڈیفرینشل موڈ فلٹرنگ اجزاء کا استعمال کرتے ہیں۔
پروڈکٹ کے انتخاب کے لیے، کنفیگریشن کے جائزے کے لیے آلات وولٹیج، ریٹیڈ کرنٹ، آپریٹنگ فریکوئنسی، انسٹالیشن کے حالات اور دستیاب مداخلت کی معلومات فراہم کریں۔
