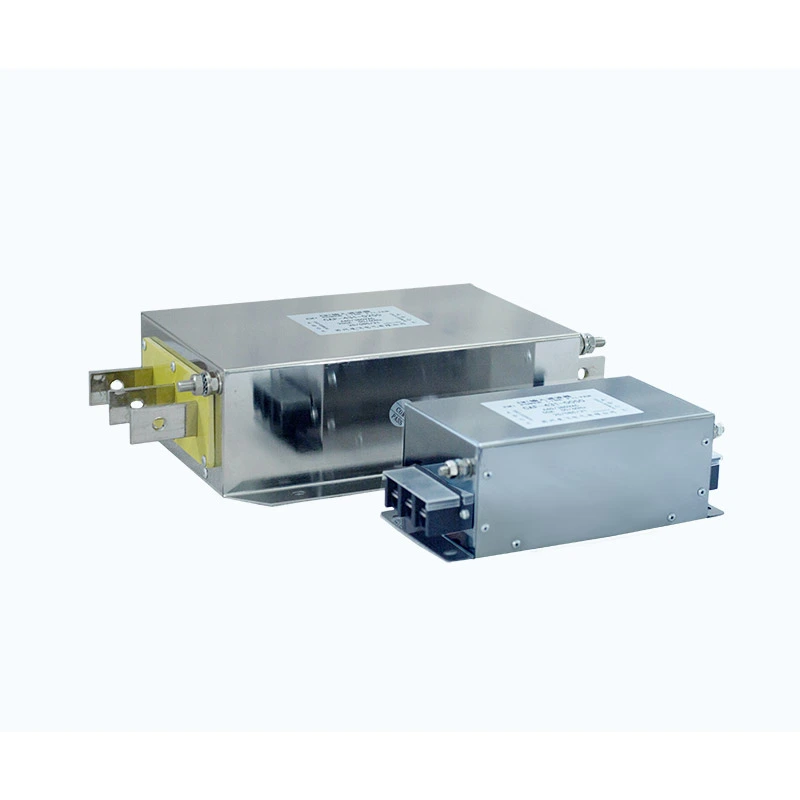

آؤٹ پٹ فلٹر

آؤٹ پٹ فلٹر VFD آؤٹ پٹ ٹرمینلز اور موٹر ان پٹ ٹرمینلز کے درمیان نصب کیا جاتا ہے تاکہ موٹر میں منتقل ہونے والے برقی سگنلز کے معیار کو بہتر بنایا جا سکے۔

ملٹی اسٹیج فلٹرنگ سرکٹس کو بہترین مقناطیسی اجزاء کے ساتھ ملا کر، یہ PWM انورٹر آپریشن کے ذریعے پیدا ہونے والی ہائی فریکوئنسی سوئچنگ مداخلت کو کم کرتا ہے اور موٹر ٹرمینلز پر برقی دباؤ کو کم کرتا ہے۔

ڈیزائن کو کم سے کم کرنے میں مدد ملتی ہے:

- اعلی تعدد ہارمونک اجزاء

- تیزی سے سوئچنگ کی وجہ سے وولٹیج سپائیک دالیں۔

- موٹر موصلیت پر dv/dt دباؤ

- موٹر کیبلز کے ذریعے برقی مقناطیسی مداخلت

موصلیت کا نظام فراہم کرتا ہے:

- لائن سے لائن: 1500VDC / 60S

- لائن ٹو گراؤنڈ: 2500VDC/60S

100MΩ سے اوپر کی موصلیت مزاحمت کے ساتھ، 1 منٹ کے لیے 1.4 گنا ریٹیڈ کرنٹ کی اوورلوڈ صلاحیت، اور شیلڈ کیبلز کے ساتھ 400m تک موٹر کیبل کے فاصلے کے لیے سپورٹ، ڈوفیو سلوشنز انڈسٹریل ڈرائیو سسٹمز کی مانگ کے لیے موزوں ہیں۔

تکنیکی وضاحتیں

ماڈل کی تفصیل

CAF-4 3 2-0600

کلیدی فوائد

1. طویل کیبل کی درخواست کی صلاحیت

لمبی موٹر کیبلز تقسیم شدہ گنجائش متعارف کروا سکتی ہیں، جو چارجنگ کرنٹ اور ہائی فریکوئنسی مداخلت کو بڑھا سکتی ہیں۔ آپٹمائزڈ مقناطیسی سرکٹ ڈیزائن کیبل کیپیسیٹینس کے اثرات کو کم کرنے، آؤٹ پٹ ویوفارم کے استحکام کو بہتر بنانے، اور ہائی فریکوینسی ریڈی ایشن کو کم کرنے میں مدد کرتا ہے، جس سے فلٹر ریموٹ موٹر کی تنصیبات کے لیے موزوں ہے۔ یہ 400m تک شیلڈ کیبلز اور 300m تک غیر شیلڈ کیبلز کو سپورٹ کرتا ہے۔

2. بہتر موٹر موصلیت کا تحفظ

PWM سوئچنگ آپریشن تیزی سے وولٹیج میں اضافہ اور موٹر وائنڈنگز پر ہائی فریکوئنسی تناؤ پیدا کر سکتا ہے۔ آؤٹ پٹ فلٹر dv/dt اثر اور وولٹیج کی بڑھتی ہوئی کشیدگی کو کم کرنے میں مدد کرتا ہے، دالوں کو تبدیل کرنے کی وجہ سے موصلیت کی عمر کو محدود کرتا ہے اور مجموعی طور پر موٹر سروس کی وشوسنییتا کو بہتر بناتا ہے۔

3. برقی مقناطیسی مداخلت میں کمی

ملٹی اسٹیج فلٹرنگ ڈھانچہ ہائی فریکوئنسی سوئچنگ شور کو دبانے کے ساتھ ساتھ کامن موڈ اور ڈیفرینشل موڈ کی مداخلت کو بھی دبانے میں مدد کرتا ہے۔ یہ EMC کی کارکردگی کو بہتر بنا سکتا ہے اور حساس کنٹرول اور نگرانی کے آلات سے لیس نظاموں میں مداخلت کو کم کر سکتا ہے۔

4. کم اضافی نقصان کے ساتھ موٹر کی کارکردگی کو برقرار رکھتا ہے۔

فلٹرنگ ڈیزائن بنیادی طور پر اعلی تعدد والے اجزاء کو نشانہ بناتا ہے جبکہ عام موٹر آپریشن کے لیے درکار بنیادی فریکوئنسی توانائی کو برقرار رکھتا ہے۔ یہ مستحکم موٹر ٹارک آؤٹ پٹ کو برقرار رکھنے، اضافی نقصانات کو کم کرنے، اور قابل اعتماد مسلسل آپریشن کو سپورٹ کرنے میں مدد کرتا ہے۔

5. لچکدار صنعتی انضمام

کمپیکٹ ڈیزائن عمودی اور افقی دونوں طرح کی تنصیب کو سپورٹ کرتا ہے اور کابینہ کے مختلف لے آؤٹ کو ایڈجسٹ کر سکتا ہے۔ مخصوص صنعتی ایپلی کیشنز اور OEM پروجیکٹ کی ضروریات کو پورا کرنے کے لیے حسب ضرورت وولٹیج اور موجودہ ریٹنگز بھی دستیاب ہیں۔

درخواست کے منظرنامے۔

Dufew آؤٹ پٹ فلٹر ان ایپلی کیشنز کے لیے موزوں ہے جہاں موٹر کیبل کی لمبائی 50 میٹر سے زیادہ ہو، نیز اعلیٰ درستگی والے سروو مشینی آلات، ملٹی موٹر سنکرونس ڈرائیو سسٹمز، اور حساس معائنہ کے آلات سے لیس پروڈکشن لائنز۔ یہ کرینوں اور انجیکشن مولڈنگ کے آلات کے لیے بھی موزوں ہے جن کو بار بار تیز رفتاری اور بریک لگانے کی ضرورت ہوتی ہے۔

عام ایپلی کیشنز میں صنعتی آٹومیشن، CNC مشینری، ایلیویٹرز، پورٹ کا سامان، ٹیکسٹائل مشینری، انجیکشن مولڈنگ مشینیں، اور ٹیسٹنگ سسٹم شامل ہیں۔

انتخاب کا موازنہ

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric صنعتی پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے، بشمول فلٹرز، ری ایکٹر، بریک ریزسٹرس، اور اپنی مرضی کے مطابق برقی حل۔

مقناطیسی اجزاء اور ڈرائیو سسٹم ایپلی کیشنز میں انجینئرنگ کے تجربے کے ساتھ، Dufew مختلف وولٹیج لیولز، موجودہ رینجز، اور انسٹالیشن کی ضروریات کے لیے حسب ضرورت حل فراہم کرتا ہے۔

Dufew کی مینوفیکچرنگ صلاحیتیں مقناطیسی اجزاء کی پروسیسنگ، درست وائنڈنگ، انسولیشن ٹریٹمنٹ، الیکٹریکل پیرامیٹر کی تصدیق، اور کارکردگی کی جانچ کا احاطہ کرتی ہیں، جس سے پیداواری معیار اور قابل اعتماد مصنوعات کی کارکردگی کو یقینی بنایا جاتا ہے۔

کوالٹی کنٹرول میں موصلیت کی مزاحمت، ڈائی الیکٹرک برداشت، درجہ حرارت میں اضافہ، برقی کارکردگی، اور ظاہری شکل کا معائنہ شامل ہے۔ ہر مرحلے کو بجلی کی حفاظت، آپریٹنگ استحکام، اور تیار شدہ مصنوعات کے مجموعی معیار کی تصدیق کے لیے ڈیزائن کیا گیا ہے۔

Dufew مختلف صنعتی ضروریات کو پورا کرنے کے لیے OEM مینوفیکچرنگ، اپنی مرضی کے مطابق ڈیزائن، تکنیکی دستاویزات، اور ایپلیکیشن انجینئرنگ سپورٹ کی حمایت کرتا ہے۔ کوالٹی دستاویزات میں ISO کوالٹی مینجمنٹ سرٹیفیکیشن، CE سرٹیفیکیشن، اور پروڈکٹ ٹیسٹنگ رپورٹس شامل ہیں۔

پیکیجنگ اور ترسیل

ڈوفیو صنعتی برقی اجزاء کی محفوظ نقل و حمل کو یقینی بنانے کے لیے برآمدی معیاری پیکیجنگ کا اطلاق کرتا ہے۔

پیکیجنگ حل میں شامل ہیں:

- نمی مزاحم تحفظ

- شاک مزاحم فکسنگ

- بڑے ماڈلز کے لیے مضبوط لکڑی کے کیسز

- مصنوعات کی شناخت کے لیبل

- تکنیکی دستاویزات

گاہک کی ضروریات کی تعمیل کو یقینی بنانے کے لیے شپمنٹ سے پہلے ہر پروڈکٹ کا معائنہ کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: آؤٹ پٹ فلٹر اور آؤٹ پٹ ری ایکٹر میں کیا فرق ہے؟

ایک آؤٹ پٹ فلٹر بنیادی طور پر ہائی فریکوئنسی سوئچنگ اجزاء، PWM مداخلت، اور موٹر سائیڈ پر برقی مقناطیسی شور کو نشانہ بناتا ہے۔ آؤٹ پٹ ری ایکٹر بنیادی طور پر وولٹیج میں اضافے کی شرح کو کم کرتا ہے، موجودہ اثرات کو محدود کرتا ہے، اور آؤٹ پٹ ویوفارم کی حالت کو بہتر بناتا ہے۔

ایپلی کیشنز کا مطالبہ کرنے کے لیے، مناسب حل کیبل کی لمبائی، موٹر کی قسم، اور EMC کی ضروریات پر منحصر ہے۔

Q2: کیا یہ حل موٹر شور کو کم کر سکتا ہے؟

جی ہاں انورٹر سوئچنگ سے پیدا ہونے والے اعلی تعدد والے اجزاء کو کم کرکے، یہ برقی مقناطیسی کمپن کو کم کرنے اور موٹر آپریٹنگ حالات کو بہتر بنانے میں مدد کرسکتا ہے۔

Q3: لمبی موٹر کیبلز کے لیے فلٹرنگ کیوں ضروری ہے؟

لمبی کیبلز تقسیم شدہ گنجائش کو بڑھاتی ہیں اور اعلی تعدد مداخلت کو بڑھا سکتی ہیں۔ مناسب فلٹرنگ کیبل سے متعلقہ برقی تناؤ کو کم کرنے اور نظام کے استحکام کو بہتر بنانے میں مدد کرتا ہے۔

Q4: کیا Dufew فلٹر حل کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew حسب ضرورت حل فراہم کرتا ہے جس میں وولٹیج کی درجہ بندی، موجودہ صلاحیت، فلٹرنگ کی خصوصیات، طول و عرض، اور کسٹمر کی ضروریات کے مطابق تنصیب کا ڈھانچہ شامل ہیں۔
