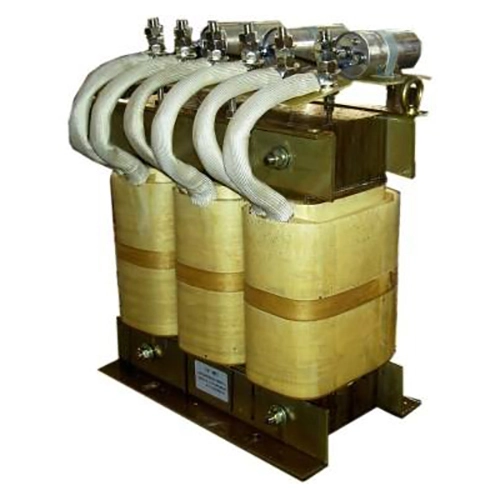

سائن ویو فلٹر

Dufew الیکٹرک سائن ویو فلٹر VFD سسٹمز کے آؤٹ پٹ سائیڈ پر نصب کیا گیا ہے تاکہ موٹر سائیڈ ویوفارم کوالٹی کو بہتر بنایا جا سکے اور صنعتی ایپلی کیشنز میں موٹر کا قابل اعتماد تحفظ فراہم کیا جا سکے۔ VFD سوئچنگ آپریشن کے دوران، ہائی فریکوئنسی PWM وولٹیج کی دالیں موٹر کیبلز کے ذریعے پیدا اور منتقل ہوتی ہیں، خاص طور پر لمبی دوری کی تنصیبات میں، جو منعکس وولٹیج، بڑھتی ہوئی dv/dt تناؤ، برقی مقناطیسی مداخلت، اور موٹر کے اضافی نقصانات کا سبب بن سکتی ہیں۔

VFD سائن ویو فلٹر ری ایکٹرز اور کیپسیٹرز پر مشتمل LC لو پاس فلٹرنگ ڈھانچہ اپناتا ہے۔ فلٹرنگ نیٹ ورک PWM آؤٹ پٹ سگنلز سے کیریئر فریکوئنسی اجزاء اور ہائی فریکوئنسی ہارمونکس کو کم کرتا ہے جبکہ بنیادی فریکوئنسی وولٹیج کو مؤثر طریقے سے گزرنے دیتا ہے، آؤٹ پٹ ویوفارم کو ایک ہموار قریب سائنوسائیڈل ویوفارم میں تبدیل کرتا ہے۔

فلٹرنگ کے عمل میں مدد ملتی ہے:

- PWM اعلی تعدد اجزاء کو کم کریں۔

- موٹر ٹرمینل وولٹیج ویوفارم کو بہتر بنائیں

- موٹر موصلیت پر کم dv/dt دباؤ

- برقی مقناطیسی مداخلت کو کم کریں (EMI)

- موٹر آپریٹنگ استحکام اور سروس کی وشوسنییتا کو بہتر بنائیں

مسلسل صنعتی آپریشن کے دوران مستحکم کارکردگی کو برقرار رکھنے کے لیے پروڈکٹ میں کم نقصان والے کولڈ رولڈ سلیکون اسٹیل کور، کلاس F انسولیشن میٹریل، ویکیوم امپریگنیشن ٹیکنالوجی، اور آپٹمائزڈ تھرمل ڈھانچے کا استعمال کیا گیا ہے، جو طویل کیبل موٹر سسٹمز، آٹومیشن آلات، اور اعلیٰ کارکردگی والی VFD ایپلی کیشنز کے لیے ایک مؤثر حل فراہم کرتا ہے۔

کلیدی فوائد

1. بہتر VFD آؤٹ پٹ ویوفارم

ایک معیاری آؤٹ پٹ ری ایکٹر کے برعکس جو بنیادی طور پر سرکٹ کی رکاوٹ کو بڑھاتا ہے، ایل سی فلٹرنگ ڈھانچہ ہائی فریکوئنسی سوئچنگ پرزوں کی زیادہ کشیدگی فراہم کرتا ہے، جس کے نتیجے میں موٹر وولٹیج ویوفارم کم ہائی فریکوئنسی ڈسٹورشن کے ساتھ ہوتا ہے اور موٹر وائنڈنگز پر بجلی کا دباؤ کم ہوتا ہے۔

2. موٹر موصلیت کا تناؤ کم ہوا۔

ہائی dv/dt PWM دالیں موصلیت کا دباؤ بڑھا سکتی ہیں، خاص طور پر جب VFD اور موٹر کے درمیان لمبی کیبلز لگائی جائیں۔ فلٹر وولٹیج کے اسپائکس اور عکاس لہر کے اثرات کو محدود کرنے میں مدد کرتا ہے، موٹر وائنڈنگ موصلیت پر دباؤ کو کم کرتا ہے اور طویل مدتی موٹر آپریشن کو سپورٹ کرتا ہے۔

3. لمبی دوری کی موٹر کیبلز کے لیے موزوں

لمبی موٹر کیبلز تقسیم شدہ گنجائش متعارف کراتی ہیں جو چارجنگ کرنٹ اور منعکس وولٹیج کو بڑھا سکتی ہیں۔ Dufew ریموٹ پمپ سسٹمز، آؤٹ ڈور موٹر آلات، زیر زمین مشینری، اور بڑی پروڈکشن لائنوں جیسی ایپلی کیشنز کے لیے سسٹم کی ضروریات کے مطابق برقی پیرامیٹرز کو ایڈجسٹ کرتا ہے۔

4. بہتر موٹر آپریٹنگ حالات

اعلی تعدد مداخلت اور آؤٹ پٹ ویوفارم کی مسخ کو کم کرکے، فلٹر موٹر برقی مقناطیسی شور، اضافی درجہ حرارت میں اضافہ، ہارمونک سے متعلق نقصانات، اور غیر مستحکم انورٹر آؤٹ پٹ ویوفارمز سے وابستہ مکینیکل کمپن کو کم کرنے میں مدد کرسکتا ہے۔

تکنیکی ڈیزائن کی خصوصیات

آپٹمائزڈ LC لو پاس فلٹرنگ سٹرکچر

ری ایکٹر اور کپیسیٹر VFD کی PWM آؤٹ پٹ خصوصیات کے مطابق مماثل ہیں۔ نتیجے میں LC ڈھانچہ بنیادی تعدد کی ترسیل کو برقرار رکھتے ہوئے اور موٹر سائیڈ پر وولٹیج ویوفارم کو بہتر بناتے ہوئے کیریئر فریکوئنسی کے اجزاء کو کم کرتا ہے۔

کم نقصان مقناطیسی سرکٹ ڈیزائن

مقناطیسی نظام مستحکم انڈکٹنس خصوصیات کو برقرار رکھنے اور مسلسل آپریشن کے دوران مقناطیسی نقصانات کو کنٹرول کرنے کے لیے کولڈ رولڈ سلیکون اسٹیل کور، ایک بہتر ایئر گیپ ڈھانچہ، اور کم نقصان والے مقناطیسی مواد کا استعمال کر سکتا ہے۔

قابل اعتماد موصلیت اور تھرمل ڈیزائن

موصلیت کا نظام کلاس F اعلی درجہ حرارت کی موصلیت، ویکیوم امپریگنیشن، اور شعلہ retardant موصلیت کا مواد شامل کر سکتا ہے۔ یہ اقدامات مسلسل صنعتی حالات میں ڈائی الیکٹرک طاقت، مکینیکل استحکام اور قابل اعتماد آپریشن کی حمایت کرتے ہیں۔

ماڈل کی تفصیل

مثال: SWF-4 3 2-1200

تکنیکی وضاحتیں

عام ایپلی کیشنز

Dufew Sine Wave Filter سلوشنز VFD سسٹمز کے لیے موزوں ہیں جن کے لیے آؤٹ پٹ ویوفارم کی بہتر کارکردگی اور موٹر تحفظ کی ضرورت ہوتی ہے۔

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric صنعتی پاور الیکٹرانکس اجزاء تیار کرتا ہے، بشمول فلٹر، ری ایکٹر، بریک ریزسٹر، ٹرانسفارمرز، اور حسب ضرورت برقی حل۔ ویوفارم فلٹرنگ پروڈکٹس کے لیے، مقناطیسی اجزاء کی تیاری اور وائنڈنگ سے لے کر موصلیت کے علاج، حمل، برقی جانچ، اور حتمی معائنہ تک کنٹرول شدہ عمل کے ذریعے پیداوار کی جاتی ہے۔

مینوفیکچرنگ کے عمل میں شامل ہیں:

- مقناطیسی کور پروسیسنگ

- صحت سے متعلق سمیٹنا

- موصلیت کا علاج

- ویکیوم امپریگنیشن

- برقی کارکردگی کی جانچ

کوالٹی معائنہ کلیدی برقی اور مکینیکل پیرامیٹرز کا احاطہ کرتا ہے، بشمول چیک کے:

- موصلیت کی مزاحمت کی جانچ

- ڈائی الیکٹرک ٹیسٹنگ کا مقابلہ کریں۔

- الیکٹریکل پیرامیٹر کی تصدیق

- درجہ حرارت میں اضافے کی جانچ

- حتمی شکل کا معائنہ

Dufew Electric OEM مینوفیکچرنگ، حسب ضرورت الیکٹریکل پیرامیٹرز، انجینئرنگ ایپلی کیشن سپورٹ، اور پروجیکٹ پر مبنی سپلائی کو بھی سپورٹ کرتا ہے۔ پروڈکٹ ڈرائنگ، ٹیسٹ رپورٹس، اور سرٹیفیکیشن دستاویزات کسٹمر اور پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

پیکیجنگ اور ترسیل

Dufew صنعتی برقی مصنوعات کے لیے برآمدی معیاری پیکیجنگ حل فراہم کرتا ہے۔

پیکیجنگ میں شامل ہیں:

- نمی مزاحم تحفظ

- شاک مزاحم فکسنگ

- بھاری ماڈلز کے لیے مضبوط لکڑی کے کیسز

- مصنوعات کی شناخت کے لیبل

- تکنیکی دستاویزات

شپمنٹ سے پہلے ہر یونٹ کا معائنہ کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ مصنوعات کی وضاحتیں کسٹمر کی ضروریات کو پورا کرتی ہیں۔

سائن ویو فلٹر بمقابلہ آؤٹ پٹ ری ایکٹر

اکثر پوچھے گئے سوالات

Q1: سائن ویو فلٹر اور آؤٹ پٹ ری ایکٹر میں کیا فرق ہے؟

سائن ویو فلٹر PWM سوئچنگ اجزاء کو کم کرنے اور موٹر سائیڈ ویوفارم کوالٹی کو بہتر بنانے کے لیے LC فلٹرنگ ڈھانچہ استعمال کرتا ہے۔ ایک آؤٹ پٹ ری ایکٹر بنیادی طور پر موجودہ تبدیلیوں کو محدود کرنے اور وولٹیج میں اضافے کی شرح کو کم کرنے کے لیے رکاوٹ بڑھاتا ہے، لیکن یہ آؤٹ پٹ ویوفارم کو نمایاں طور پر نئی شکل نہیں دیتا ہے۔

Q2: اس پروڈکٹ کو VFD سسٹم میں کب انسٹال کیا جانا چاہئے؟

لمبی موٹر کیبلز، حساس موٹرز، سخت EMC تقاضوں، یا ایسے سسٹمز کے لیے تجویز کیا جاتا ہے جہاں PWM وولٹیج کا دباؤ موٹر کی وشوسنییتا کو متاثر کر سکتا ہے۔

Q3: کیا یہ لمبی دوری کی موٹر کیبل ایپلی کیشنز کی حمایت کر سکتا ہے؟

جی ہاں فلٹرنگ پیرامیٹرز کو کیبل کی لمبائی، موٹر پاور، VFD کی خصوصیات اور آپریٹنگ حالات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔

Q4: کیا Dufew اپنی مرضی کے مطابق حل فراہم کر سکتا ہے؟

جی ہاں Dufew وولٹیج کی درجہ بندی، موجودہ صلاحیت، کیریئر فریکوئنسی، تنصیب کی ضروریات، اور مخصوص درخواست کی شرائط پر مبنی اپنی مرضی کے مطابق ڈیزائن کی حمایت کرتا ہے۔
