ان پٹ فلٹر

جدید صنعتی آٹومیشن سسٹمز میں، VFDs اور پاور الیکٹرانک آلات آپریشن کے دوران ہائی فریکوئنسی سوئچنگ شور اور ہارمونک خلل پیدا کرتے ہیں۔ یہ خلل قریبی کنٹرولرز، مواصلاتی نظام، سینسرز اور دیگر حساس آلات کو متاثر کر سکتا ہے۔

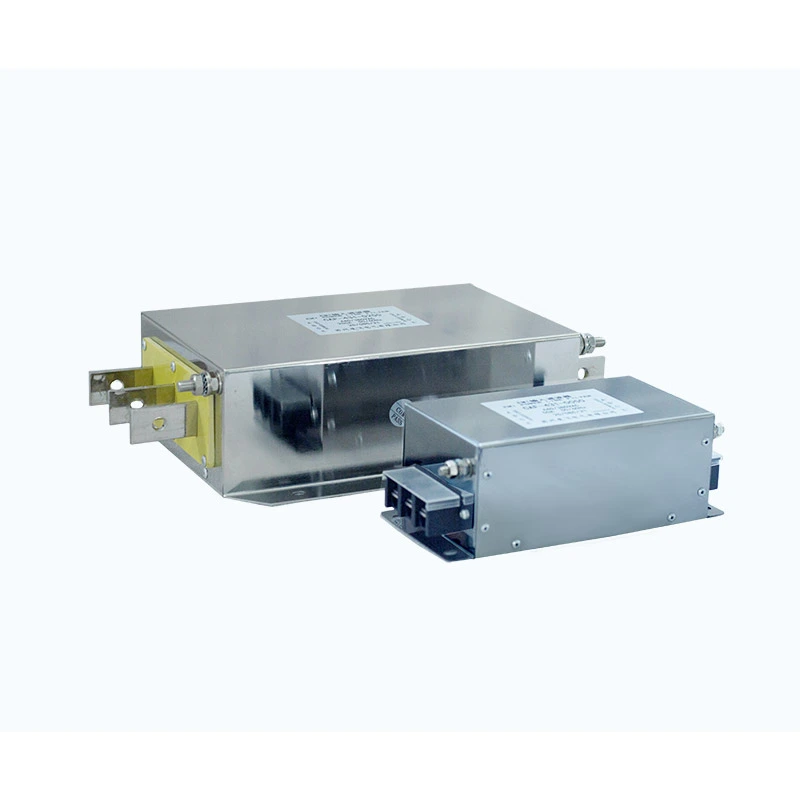

Dufew الیکٹرک ان پٹ فلٹر پاور سپلائی اور VFD یا سروو ڈرائیو ان پٹ ٹرمینلز کے درمیان سیریز میں نصب کیا جاتا ہے تاکہ ڈرائیو سسٹم اور برقی نیٹ ورک کے درمیان برقی مقناطیسی مداخلت کی ترسیل کے راستے کو کم کیا جا سکے۔

فلٹر وسیع فریکوئنسی رینج میں کامن موڈ اور ڈیفرینشل موڈ مداخلت کو دبانے کے لیے ایک ملٹی اسٹیج EMC فلٹرنگ ڈھانچہ اختیار کرتا ہے جس میں آپٹمائزڈ مقناطیسی اجزاء، کیپسیٹرز، اور ڈیمپنگ ڈیزائن شامل ہیں۔

کلیدی ڈیزائن کی خصوصیات میں شامل ہیں:

- مستحکم فلٹرنگ کارکردگی کے لیے کم نقصان والے مقناطیسی اجزاء

- EMC دبانے کے لیے آپٹمائزڈ کیپسیٹر نیٹ ورک

- تحفظ کے نظام کے ساتھ مطابقت کے لئے کم رساو موجودہ ڈیزائن

صنعتی ماحول کے لیے اعلی موصلیت کی کارکردگی

- لچکدار IP00/IP20 انسٹالیشن کنفیگریشنز

قابل اعتماد EMC کارکردگی اور حسب ضرورت الیکٹریکل پیرامیٹرز کے ساتھ، Dufew ان پٹ فلٹرز صنعتی ایپلی کیشنز کی مانگ میں سسٹم کے استحکام کو بہتر بنانے میں مدد کرتے ہیں۔

ان پٹ فلٹر کس طرح VFD سسٹم کی کارکردگی کو بہتر بناتا ہے؟

1. برقی مقناطیسی مداخلت کو کم کریں۔

VFD سوئچنگ ڈیوائسز ہائی فریکوئنسی شور پیدا کرتے ہیں جو پاور کیبلز کے ذریعے سفر کر کے پاور گرڈ میں واپس جا سکتے ہیں۔ فلٹر کئے جانے والے اخراج کو کم کرنے، اعلی تعدد مداخلت کی ترسیل کو محدود کرنے، EMC کی کارکردگی کو بہتر بنانے، اور قریبی برقی آلات میں خلل کو کم کرنے میں مدد کرتا ہے۔

2. کامن موڈ اور ڈیفرینشل موڈ شور کو دبا دیں۔

مختلف مداخلت کے راستوں کو فلٹرنگ کے مختلف طریقوں کی ضرورت ہوتی ہے۔ فلٹرنگ ڈھانچہ بجلی کی لائنوں اور زمین کے درمیان شور کے لیے کامن موڈ سپریشن کو جوڑتا ہے اور کنڈکٹرز کے درمیان مداخلت کے لیے ڈیفرینشل موڈ سپریشن کے ساتھ۔ یہ پیچیدہ صنعتی ماحول میں برقی مقناطیسی مطابقت کو بہتر بنانے میں مدد کرتا ہے۔

3. پاور نیٹ ورک کے استحکام کو بہتر بنائیں

صنعتی پاور نیٹ ورک وولٹیج کے اتار چڑھاو، سوئچنگ میں خلل، اور ہارمونک مداخلت سے متاثر ہو سکتے ہیں۔ ڈرائیو سسٹمز پر ان رکاوٹوں کے اثرات کو کم کرکے، فلٹر آلات کے مستحکم آپریشن کو برقرار رکھنے میں مدد کرتا ہے اور حساس برقی اجزاء کے لیے اضافی تحفظ فراہم کرتا ہے۔

4. لمبی کیبل اور ملٹی ڈرائیو ایپلی کیشنز کو سپورٹ کریں۔

EMC کے مسائل ایک سے زیادہ ڈرائیوز یا لمبی موٹر کیبل کے انتظامات والے سسٹمز میں زیادہ نمایاں ہو سکتے ہیں۔ یہ ڈیزائن ملٹی ڈرائیو تنصیبات، لمبی کیبل ایپلی کیشنز، ہائی ڈینسٹی کنٹرول کیبنٹ، اور صنعتی آٹومیشن سسٹم کے لیے موزوں ہے جہاں EMC کی مستقل کارکردگی کی ضرورت ہے۔

کلیدی ڈیزائن کی خصوصیات

تھری اسٹیج EMC فلٹرنگ سٹرکچر

آپٹمائزڈ تھری اسٹیج کا ڈھانچہ کم، درمیانی اور ہائی فریکونسی رینجز میں توجہ فراہم کرتا ہے، مختلف قسم کے برقی مداخلت کو کم کرنے اور مختلف آپریٹنگ حالات میں موثر فلٹرنگ کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔

کم رساو موجودہ ڈیزائن

گراؤنڈنگ کیپسیٹر کا ڈھانچہ غیر ضروری رساو کرنٹ کو محدود کرنے کے لیے بہتر بنایا گیا ہے جبکہ رساو کے تحفظ کے آلات کے ساتھ مطابقت برقرار رکھتے ہوئے یہ صنعتی برقی نظاموں میں مستحکم آپریشن کی حمایت کرتا ہے۔

اعلی وشوسنییتا موصلیت کا نظام

موصلیت کا نظام طویل مدتی صنعتی استعمال کے لیے ڈیزائن کیا گیا ہے، جس میں 1500VDC/60S تک لائن ٹو لائن ڈائی الیکٹرک طاقت، 2500VDC/60S تک لائن ٹو گراؤنڈ ڈائی الیکٹرک طاقت، اور 1000VDC پر ≥100MΩ کی موصلیت مزاحمت ہے۔

درخواست کے منظرنامے۔

Dufew Input Filter سلوشنز وسیع پیمانے پر ایپلی کیشنز میں استعمال ہوتے ہیں جو بہتر EMC کارکردگی اور برقی استحکام کی ضرورت ہوتی ہے۔

تکنیکی وضاحتیں

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric صنعتی پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے جس میں EMC فلٹرز، ری ایکٹر، بریک ریزسٹرس، اور حسب ضرورت برقی حل شامل ہیں۔

کنٹرول شدہ مینوفیکچرنگ کے عمل اور برقی کارکردگی کی جانچ کے ذریعے، Dufew صنعتی ایپلی کیشنز کے لیے قابل اعتماد مصنوعات کے معیار کو یقینی بناتا ہے۔

کوالٹی کنٹرول میں شامل ہیں:

- اجزاء کا معائنہ

- برقی کارکردگی کی جانچ

- موصلیت کی مزاحمت کی جانچ

- وولٹیج ٹیسٹنگ کا مقابلہ کریں۔

- فنکشنل تصدیق

Dufew مسلسل اپنے کوالٹی مینجمنٹ سسٹم اور مصنوعات کے معیار کو بہتر بناتا ہے۔

سرٹیفیکیشن اور تکنیکی دستاویزات میں شامل ہیں:

- ISO 9001 کوالٹی مینجمنٹ سسٹم

- سی ای سرٹیفیکیشن

- پروڈکٹ ٹیسٹ رپورٹس

- اپنی مرضی کے مطابق تکنیکی دستاویزات

Dufew عالمی صارفین کے لیے OEM مینوفیکچرنگ، اپنی مرضی کے مطابق ڈیزائن، اور انجینئرنگ تعاون کی حمایت کرتا ہے۔

پیکیجنگ اور ترسیل

Dufew نقل و حمل کے دوران برقی اجزاء کی حفاظت کے لیے برآمد پر مبنی پیکیجنگ حل فراہم کرتا ہے۔

پیکیجنگ میں شامل ہیں:

- نمی کی حفاظت

- شاک مزاحم فکسنگ

- بڑے ماڈلز کے لیے مضبوط پیکیجنگ

- مصنوعات کی شناخت کے لیبل

- شپمنٹ کے ساتھ تکنیکی دستاویزات

گاہک کی ضروریات کی تعمیل کو یقینی بنانے کے لیے ہر فلٹر کا ڈیلیوری سے پہلے معائنہ کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: VFD سسٹم میں ان پٹ فلٹر کا مقصد کیا ہے؟

یہ VFD آپریشن کے دوران پیدا ہونے والی برقی مقناطیسی مداخلت کو کم کرنے، EMC کی کارکردگی کو بہتر بنانے، اور بجلی کے اجزاء کو بیرونی طاقت کی خلل سے بچانے میں مدد کرتا ہے۔

Q2: یہ فلٹر کہاں نصب کیا جانا چاہئے؟

یہ پاور سپلائی اور VFD یا سروو ڈرائیو ان پٹ ٹرمینلز کے درمیان نصب کیا جاتا ہے تاکہ پاور نیٹ ورک کے ذریعے مداخلت کی ترسیل کو کم کیا جا سکے اور نظام کے استحکام کو بہتر بنایا جا سکے۔

Q3: ڈوفیو پروڈکٹس کیبل کی لمبائی کتنی مدد کر سکتی ہے؟

تنصیب کے حالات پر منحصر ہے، Dufew سلوشنز 400 میٹر تک شیلڈ کیبلز اور 300 میٹر تک غیر شیلڈ کیبلز کو سپورٹ کر سکتے ہیں، جس سے طویل فاصلے کی ایپلی کیشنز میں فلٹرنگ کی مستحکم کارکردگی کو برقرار رکھنے میں مدد ملتی ہے۔

Q4: کیا Dufew EMC فلٹرنگ حل کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew اپنی مرضی کے مطابق حل فراہم کرتا ہے جس میں وولٹیج کی درجہ بندی، موجودہ صلاحیت، فلٹرنگ پیرامیٹرز، مکینیکل ڈائمینشنز، اور مختلف ایپلیکیشن کی ضروریات کے مطابق انسٹالیشن ڈھانچہ شامل ہیں۔

Dufew الیکٹرک سے حسب ضرورت EMC فلٹرنگ سلوشنز

Dufew Electric VFD سسٹمز، سروو ڈرائیوز، اور صنعتی آٹومیشن ایپلی کیشنز کے لیے حسب ضرورت ان پٹ فلٹر حل فراہم کرتا ہے۔

پیشہ ورانہ انجینئرنگ کی صلاحیت، قابل اعتماد مینوفیکچرنگ کے عمل، اور سخت کوالٹی کنٹرول کے ساتھ، Dufew صارفین کو EMC کی کارکردگی کو بہتر بنانے، برقی مداخلت کو کم کرنے اور طویل مدتی آپریشن کو مستحکم کرنے میں مدد کرتا ہے۔
