ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔
متغیر فریکوئنسی ڈرائیوز اور صنعتی موٹر سسٹمز کے لیے، پاور سرکٹ میں کنٹرولڈ انڈکٹنس شامل کرنے سے موجودہ اتار چڑھاو، وولٹیج کی خرابی، اور سوئچنگ سے متعلق برقی تناؤ کو منظم کرنے میں مدد مل سکتی ہے۔ڈوفیو الیکٹرکمختلف ڈرائیو کنفیگریشنز کے لیے AC ری ایکٹر سلوشنز تیار اور تیار کرتا ہے، جس میں وولٹیج، کرنٹ، فریکوئنسی، رکاوٹ، تنصیب کی پوزیشن، اور آپریٹنگ حالات کے مطابق تصریحات کا انتخاب کیا جاتا ہے۔
تنصیب کا نقطہ اہم ہے۔ ڈرائیو سے پہلے رکھا ہوا یونٹ ڈرائیو اور موٹر کے درمیان نصب ایک سے مختلف برقی حالات کو حل کرتا ہے۔ اس فرق کو سمجھنا انتخاب کو زیادہ درست بناتا ہے اور غیر موزوں ترتیب کو استعمال کرنے سے گریز کرتا ہے کیونکہ اس کی برقی درجہ بندی کافی دکھائی دیتی ہے۔
صنعتی موٹر سسٹمز میں، دو مشترکہ پوزیشنیں ہیں: آنے والی پاور سائیڈ اور موٹر آؤٹ پٹ سائیڈ۔ ہر ایک کا ایک الگ مقصد ہے۔

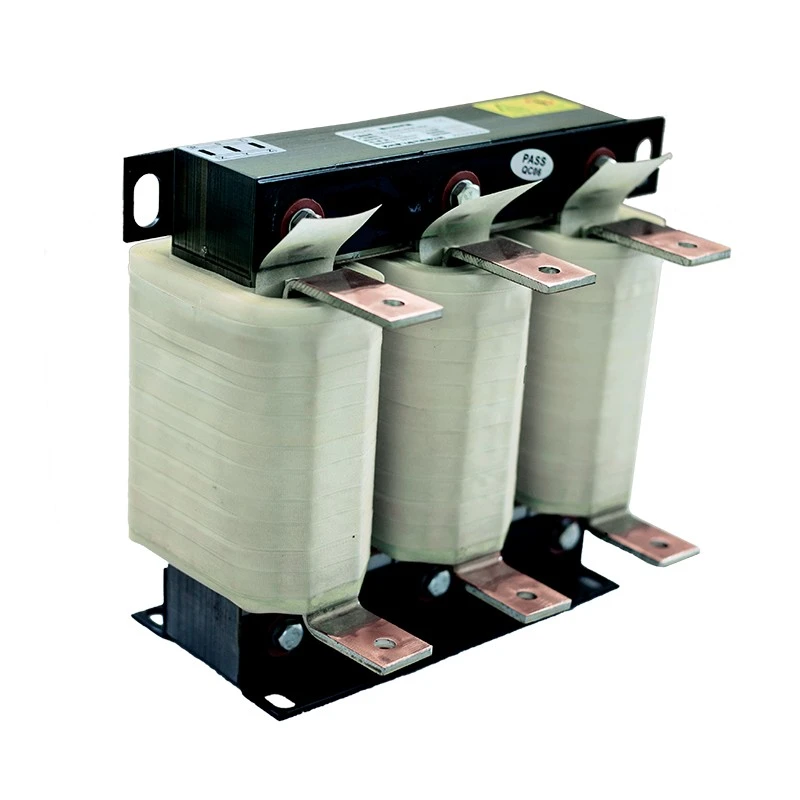

پاور سپلائی اور VFD کے درمیان نصب، یہ کنفیگریشن آنے والے سرکٹ میں رکاوٹ ڈالتی ہے۔ یہ موجودہ چوٹیوں کو محدود کرنے اور ڈرائیو پر سپلائی سائیڈ ڈسٹربنس کے اثر کو کم کرنے میں مدد کر سکتا ہے۔
یہ اکثر متعدد ڈرائیوز، اتار چڑھاؤ والی سپلائی کے حالات، یا ایسے آلات میں سمجھا جاتا ہے جو بجلی کے خلل کے لیے حساس ہوں۔ اصل ضرورت پاور نیٹ ورک اور ڈرائیو کی تنصیب کی خصوصیات پر منحصر ہے۔
VFD اور اس کی موٹر کے درمیان رکھا ہوا، جزو ڈرائیو کے PWM آؤٹ پٹ کے ساتھ کام کرتا ہے۔ جب موٹر کو لمبی کیبل کے ذریعے منسلک کیا جاتا ہے تو تیز وولٹیج کی منتقلی زیادہ اہم ہو سکتی ہے۔
اضافی انڈکٹنس موٹر تک پہنچنے سے پہلے ان ٹرانزیشن کو اعتدال میں لانے میں مدد کرتا ہے۔ یہ مفید ہو سکتا ہے جہاں کیبل کا فاصلہ، موٹر موصلیت، بجلی کا شور، یا آپریٹنگ حالات اضافی تناؤ پیدا کرتے ہیں۔
مقصد صرف ڈرائیو سرکٹ میں ایک اور جزو شامل کرنا نہیں ہے۔ یہ مخصوص برقی حالات کا انتظام کرنا ہے۔
| سسٹم کی حالت | ممکنہ فنکشن |
|---|---|
| موجودہ چوٹیاں | کرنٹ میں تیز تبدیلیوں کو محدود کرتا ہے۔ |
| سپلائی میں خلل | ڈرائیو تک پہنچنے والے خلل کے اثرات کو کم کرتا ہے۔ |
| فاسٹ وولٹیج ٹرانزیشن | سوئچنگ سے متعلقہ برقی تناؤ کو اعتدال پسند کرتا ہے۔ |
| لمبی موٹر کیبلز | کیبل ٹرانسمیشن سے وابستہ اثرات کو کنٹرول کرنے میں مدد کرتا ہے۔ |
| بجلی کے معیار کے خدشات | زیادہ کنٹرول شدہ موجودہ رویے کو سپورٹ کرنے کے لیے رکاوٹ شامل کرتا ہے۔ |
متوقع نتیجہ مکمل نظام پر منحصر ہے. ایک مناسب ڈیزائن برقی دباؤ کو کم کر سکتا ہے اور ڈرائیو کو زیادہ پیش قیاسی حالات میں کام کرنے میں مدد کر سکتا ہے، لیکن اسے بجلی کے معیار کے ہر مسئلے کے لیے عالمی حل کے طور پر نہیں سمجھا جانا چاہیے۔
موٹر پاور صرف ایک نقطہ آغاز فراہم کرتا ہے۔ برقی اور مکینیکل حالات کا ایک ساتھ جائزہ لیا جانا چاہیے۔
اہم معلومات میں ریٹیڈ وولٹیج، آپریٹنگ کرنٹ، فریکوئنسی، رکاوٹ، تنصیب کی پوزیشن، ڈرائیو کی گنجائش، موٹر کی خصوصیات، کیبل کی لمبائی، محیطی درجہ حرارت، اور بڑھتی ہوئی جگہ شامل ہے۔ ان پٹ سائیڈ استعمال کے لیے، سپلائی کی حالت خاص طور پر اہم ہے۔ موٹر سائڈ استعمال کے لیے، ڈرائیو آؤٹ پٹ اور کیبل کا انتظام زیادہ توجہ کا مستحق ہے۔
رکاوٹ ایک اور کلیدی غور ہے۔ ایک اعلی قدر زیادہ انڈکٹیو مخالفت فراہم کرتی ہے لیکن ساتھ ہی ایک بڑے وولٹیج ڈراپ کو بھی متعارف کراتی ہے۔ لہذا مناسب تصریح کو ڈرائیو کی آپریٹنگ ضروریات کے ساتھ برقی کارکردگی کو متوازن کرنے کی ضرورت ہے۔
اس قسم کا جزو عام طور پر متغیر رفتار موٹر آلات کے ارد گرد پایا جاتا ہے، بشمول پمپ، پنکھے، کمپریسرز، کنویرز، HVAC سسٹم، مشین ٹولز، ایلیویٹرز اور صنعتی آٹومیشن مشینری۔
ضروریات ایک تنصیب سے دوسرے میں مختلف ہوتی ہیں۔ نسبتاً مستحکم حالات میں چلنے والے پمپ کی بار بار بوجھ کی تبدیلی یا متعدد ڈرائیوز کا استعمال کرتے ہوئے پروڈکشن لائن کے ساتھ کرین سے بہت مختلف ضروریات ہوسکتی ہیں۔
یہی وجہ ہے کہ ایپلی کیشن ڈیٹا صرف موٹر پاور سے ماڈل منتخب کرنے سے زیادہ مفید ہے۔
ڈرائیو سسٹم کے ارد گرد استعمال ہونے والے برقی اجزاء کے کام مختلف ہوتے ہیں اور ان کو قابل تبادلہ نہیں سمجھا جانا چاہئے۔
ڈی سی ری ایکٹر ڈی سی لنک میں کام کرتا ہے اور اسے ڈرائیو کے اس حصے کی خصوصیات کے مطابق منتخب کیا جاتا ہے۔ اےفلٹراس کی تعمیر اور پوزیشن کے مطابق ناپسندیدہ فریکوئنسی اجزاء، منظم شور، یا ہارمونکس کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔
A ریزسٹربنیادی طور پر موجودہ کنٹرول یا توانائی کی کھپت کے لیے استعمال کیا جاتا ہے۔ اےبریکنگ یونٹ، مناسب توانائی جذب کرنے والے عنصر کے ساتھ، موٹر کی کمی کے دوران دوبارہ پیدا ہونے والی توانائی کو سنبھالتا ہے۔
یہ مصنوعات ایک ہی برقی نظام کے اندر استعمال کی جا سکتی ہیں، لیکن ہر ایک مختلف ضروریات کو پورا کرتا ہے۔
صنعتی منصوبے ہمیشہ معیاری طول و عرض یا درجہ بندی کے مطابق نہیں ہوتے۔ وولٹیج کی سطح، موجودہ صلاحیت، رکاوٹ، ٹرمینل کا انتظام، انکلوژر کا سائز، ٹھنڈک کے حالات، اور تنصیب کا طریقہ سبھی کو اپنانے کی ضرورت ہو سکتی ہے۔
ڈوفیو الیکٹرک پیداوار سے پہلے OEM اور سسٹم انٹیگریشن پروجیکٹس کے لیے ان پیرامیٹرز کا جائزہ لے سکتا ہے۔ تکنیکی معلومات جیسے کہ ڈرائیو کا ماڈل، موٹر ریٹنگ، کیبل کی لمبائی، سپلائی وولٹیج، آپریٹنگ کرنٹ، اور انسٹالیشن کے حالات مناسب کنفیگریشن کا تعین کرنے میں مدد کرتے ہیں۔
کمپنی صنعتی آلات کے لیے پاور الیکٹرانکس کے پرزے تیار کرتی ہے اور ان صارفین کی مدد کرتی ہے جنہیں پروجیکٹ کے لیے مخصوص الیکٹریکل اور مکینیکل تصریحات کی ضرورت ہوتی ہے۔
ڈوفیو الیکٹرک ایک چین میں مقیم مینوفیکچرر اور پاور الیکٹرانکس کے اجزاء فراہم کرنے والا ہے، آلات کے مینوفیکچررز، ڈسٹری بیوٹرز، سسٹم انٹیگریٹرز، اور صنعتی صارفین کو پیش کرتا ہے۔
اس کی پروڈکٹ رینج مزاحمتی، انڈکٹیو، فلٹرنگ، اور بریکنگ ایپلی کیشنز کا احاطہ کرتی ہے۔ متعلقہ مصنوعات اور تقاضوں کے لیے دستیاب ISO اور CE سرٹیفیکیشنز کے ساتھ مینوفیکچرنگ کو معیاری عمل اور معیار کے معائنہ سے تعاون حاصل ہے۔
نئی مشین، متبادل پروجیکٹ، یا مکمل ڈرائیو سسٹم کے لیے برقی پرزہ جات خریدنے والے صارفین کے لیے، اصل آپریٹنگ پیرامیٹرز فراہم کرنے سے تکنیکی ٹیم کو تصریح کا زیادہ درست جائزہ لینے کی اجازت ملتی ہے۔
یہ سرکٹ میں آمادہ رکاوٹ کا اضافہ کرتا ہے اور کرنٹ میں تیز رفتار تبدیلیوں کو محدود کرنے میں مدد کرتا ہے۔ اس کا مخصوص اثر اس بات پر منحصر ہے کہ آیا یہ سپلائی سائیڈ پر نصب ہے یا ڈرائیو اور موٹر کے درمیان۔
نہیں۔ ان کی تنصیب کی پوزیشنیں اور بجلی کے فرائض مختلف ہیں۔ سابقہ بنیادی طور پر آنے والی سپلائی کی شرائط سے متعلق ہے، جب کہ مؤخر الذکر ڈرائیو ٹو موٹر سرکٹ اور سوئچنگ ویوفارم سے وابستہ ہے۔
نہیں، ضرورت کا انحصار سپلائی نیٹ ورک، ڈرائیو ڈیزائن، موٹر، کیبل کی لمبائی، آپریٹنگ حالات، اور قابل اطلاق برقی ضروریات پر ہے۔ کچھ تنصیبات بغیر کسی اضافی اشتعال انگیز جزو کے تسلی بخش طریقے سے کام کر سکتی ہیں۔
لمبی موٹر کیبلز تیز رفتار سوئچنگ دالوں کے رویے کو متاثر کر سکتی ہیں اور موٹر ٹرمینلز پر وولٹیج کے دباؤ کو بڑھا سکتی ہیں۔ ایک مناسب طریقے سے منتخب آؤٹ پٹ سائیڈ کنفیگریشن ان اثرات کو معتدل کرنے میں مدد کر سکتی ہے۔
مفید تفصیلات میں وولٹیج، کرنٹ، فریکوئنسی، ڈرائیو کی گنجائش، موٹر پاور، انسٹالیشن پوزیشن، مطلوبہ رکاوٹ، کیبل کی لمبائی، محیطی درجہ حرارت، طول و عرض اور مقدار شامل ہیں۔ دستیاب ہونے پر درخواست اور آپریٹنگ سائیکل بھی فراہم کیا جانا چاہیے۔
