ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔
صنعتی متغیر فریکوئنسی ڈرائیوز (VFDs) پاور کوالٹی کے مسائل کے لیے انتہائی حساس ہیں، بشمول وولٹیج کے اتار چڑھاؤ، برقی سرجز، اور ریکٹیفائر سرکٹس کے ذریعے پیدا ہونے والی ہارمونک مداخلت۔ جب ایک سے زیادہ ڈرائیوز ایک ہی پاور سسٹم پر کام کرتی ہیں، تو ضرورت سے زیادہ ہارمونک کرنٹ اور عارضی خلل انورٹر کی خرابیوں، DC بس کیپسیٹر کو نقصان، غیر معمولی الارم، یا غیر متوقع نظام کے بند ہونے کا باعث بن سکتا ہے۔

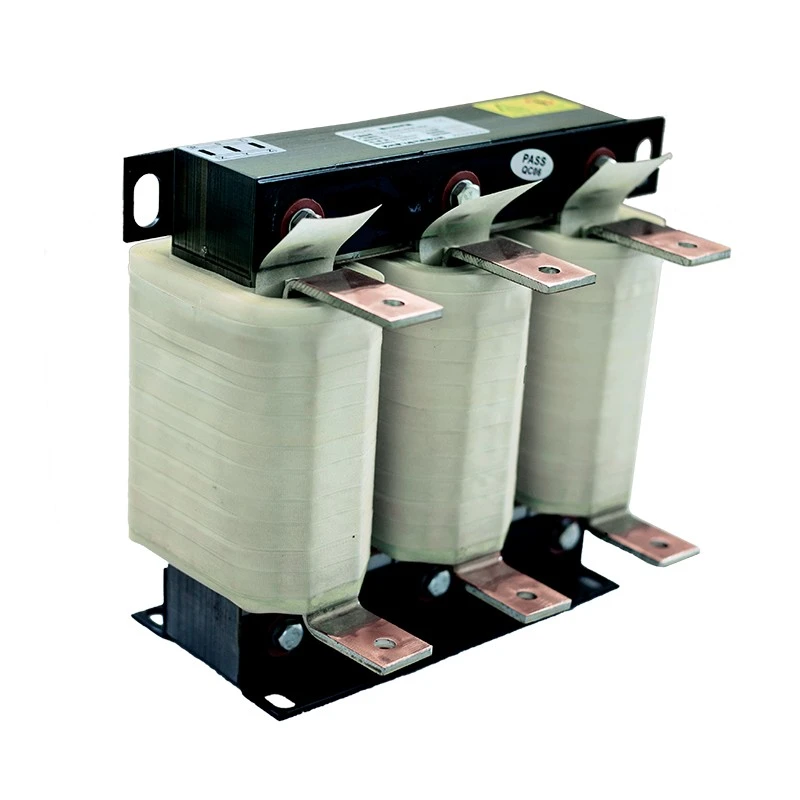

Dufew الیکٹرک ان پٹ لائن ری ایکٹر سلوشنز AC پاور سورس اور VFD ان پٹ سائیڈ کے درمیان سیریز میں نصب ہیں۔ پاور سرکٹ میں کنٹرول شدہ رکاوٹ کو شامل کرنے سے، ری ایکٹر ہارمونک کرنٹ کو محدود کرتا ہے، اسٹارٹ اپ انرش کرنٹ کو کم کرتا ہے، وولٹیج کے استحکام کو بہتر بناتا ہے، اور انورٹر کے اجزاء کی سروس لائف کو بڑھاتا ہے۔
ری ایکٹر میں کم نقصان والے کولڈ رولڈ سلیکون سٹیل کور، اعلی درجہ حرارت کی موصلیت کا مواد، اور آپٹمائزڈ وائنڈنگ ڈھانچہ استعمال ہوتا ہے تاکہ مسلسل صنعتی حالات میں قابل اعتماد آپریشن کو یقینی بنایا جا سکے۔ اعلی موجودہ ایپلی کیشنز کے لیے، کومپیکٹ ڈیزائن، بہتر گرمی کی کھپت، اور مستحکم برقی کارکردگی حاصل کرنے کے لیے فوائل وائنڈنگ ٹیکنالوجی دستیاب ہے۔
بہت سی VFD کی ناکامیاں انورٹر کی خرابیوں کے بجائے بجلی کے خراب معیار کی وجہ سے ہوتی ہیں۔ ان پٹ لائن ری ایکٹر کو انسٹال کرنے سے ڈرائیو سسٹم کو برقی رکاوٹوں سے بچانے میں مدد ملتی ہے اور سامان کی مجموعی اعتبار کو بہتر بنایا جاتا ہے۔
حل شدہ عام مسائل میں شامل ہیں:
- VFD اسٹارٹ اپ کے دوران اعلی ان پٹ کرنٹ میں اضافہ
- ڈائیوڈ کی اصلاح کی وجہ سے ہارمونک آلودگی
- تھری فیز وولٹیج کا عدم توازن
- بار بار انورٹر اوور وولٹیج کے الارم
- ڈی سی بس کیپسیٹر اور ریکٹیفائر پل کو نقصان
- متعدد VFD نظاموں کے درمیان مداخلت
Dufew ان پٹ لائن ری ایکٹر VFD ریکٹیفائر سرکٹس کے ذریعے پیدا ہونے والے ہارمونک کرنٹ کو کم کرتا ہے اور صنعتی پاور نیٹ ورک میں ہارمونک فیڈ بیک کو کم کرنے میں مدد کرتا ہے۔
یہ ویوفارم ڈسٹورشن کو کم کرکے، متعدد VFD سسٹمز کی مطابقت کو بڑھا کر، اور پاور فیکٹر کریکشن کیپسیٹرز اور حساس کنٹرول آلات کے لیے بہتر تحفظ فراہم کر کے پاور کوالٹی کو بہتر بناتا ہے۔
VFD کے آغاز کے دوران، سرعت، یا اچانک بوجھ میں تبدیلیاں، بجلی کے اضافے اور کرنٹ کے اتار چڑھاؤ سسٹم کے استحکام کو متاثر کر سکتے ہیں۔
ری ایکٹر سٹارٹ اپ انرش کرنٹ کو کم کرنے، عارضی اثر کرنٹ کو محدود کرنے، انورٹر ریکٹیفائر اجزاء کی حفاظت، اور نظام کی بہتر وشوسنییتا کے لیے DC بس اوور وولٹیج کے خطرات کو کم کرنے میں مدد کرتا ہے۔
ڈوفیو ری ایکٹر قابل اعتماد مواد اور پیشہ ورانہ پیداواری عمل کے ساتھ تیار کیے جاتے ہیں، بشمول کم نقصان والے کولڈ رولڈ سلیکون اسٹیل کور، کلاس F موصلیت کا مواد، ویکیوم امپریگنیشن کا عمل، اور ہائی ٹمپریچر کیورنگ ٹیکنالوجی۔
کاپر یا ایلومینیم سمیٹنے کے اختیارات مختلف درخواست کی ضروریات کو پورا کرنے کے لیے دستیاب ہیں۔ بہترین مقناطیسی ڈھانچہ طویل مدتی آپریشن کے دوران کمپن، شور اور درجہ حرارت میں اضافے کو کم کرنے میں مدد کرتا ہے۔
ایک پیشہ ور صنعتی پاور پرزے بنانے والے کے طور پر، Dufew درخواست کی مختلف ضروریات اور آپریٹنگ حالات کی بنیاد پر حسب ضرورت ری ایکٹر حل فراہم کرتا ہے۔
حسب ضرورت کے اختیارات میں شامل ہیں:
- شرح شدہ وولٹیج اور ریٹیڈ کرنٹ
- وولٹیج ڈراپ اور VFD پاور ریٹنگ
- تنصیب کے طول و عرض اور آپریٹنگ ماحول
- سمیٹنے والا مواد
دستیاب ڈھانچے میں شامل ہیں:
- IP00 کھلا ڈھانچہ
- IP20 محفوظ دیوار
- عمودی یا افقی تنصیب
- کاپر سمیٹنا یا ایلومینیم سمیٹنا
Dufew Input Line Reactor کے حل بڑے پیمانے پر صنعتی ایپلی کیشنز میں استعمال ہوتے ہیں جن کے لیے بجلی کے معیار، انورٹر پروٹیکشن اور مستحکم برقی کارکردگی کی ضرورت ہوتی ہے۔
عام ایپلی کیشنز میں شامل ہیں:
- متغیر فریکوئنسی ڈرائیو (VFD) سسٹم اور صنعتی موٹر کنٹرول کیبنٹ
- سروو ڈرائیو سسٹم، ایلیویٹرز، اور اٹھانے کا سامان
- کرینیں اور بندرگاہ کی مشینری لوڈ کی مانگ کے حالات میں کام کرتی ہے۔
- رولنگ ملز، پمپس، اور پنکھے جن کو قابل اعتماد مسلسل آپریشن کی ضرورت ہوتی ہے۔
- انجکشن مولڈنگ مشینیں اور صنعتی آٹومیشن کا سامان
- قابل تجدید توانائی کے تبادلوں کے نظام اعلی طاقت کے معیار کی ضروریات کے ساتھ
ان پٹ لائن ری ایکٹر کی سفارش کی جاتی ہے اس کے ساتھ ایپلی کیشنز کے لیے:
| درخواست کی شرط | سفارش |
|---|---|
| ایک سے زیادہ VFD ایک پاور سپلائی کا اشتراک کر رہے ہیں۔ | تجویز کردہ |
| بجلی کی فراہمی کی صلاحیت ≥600kVA | تجویز کردہ |
| VFD بڑی صلاحیت والے ٹرانسفارمر کے قریب نصب ہے۔ | تجویز کردہ |
| تھری فیز وولٹیج کا عدم توازن 1.8% سے زیادہ ہے | تجویز کردہ |
| ہارمونک مداخلت کے ساتھ پاور سسٹم | تجویز کردہ |
| کثرت سے سوئچ شدہ پاور فیکٹر درست کرنے والے کیپسیٹرز | تجویز کردہ |
Dufew ماڈل نمبر وولٹیج کی سطح، فیز کی قسم، ری ایکٹر کی قسم، وولٹیج ڈراپ، ریٹیڈ کرنٹ، بنیادی ڈھانچہ، تنصیب کا طریقہ، اور وائنڈنگ میٹریل کے بارے میں معلومات فراہم کرتے ہیں۔
| کوڈ | تفصیل |
|---|---|
| CAL | AC ری ایکٹر سیریز |
| 4 | وولٹیج کی سطح (2=220V، 4=380V، 6=690V) |
| 3 | فیز نمبر (3=تین فیز، 1=سنگل فیز) |
| 1 | ری ایکٹر کی قسم (1=ان پٹ ری ایکٹر، 2=آؤٹ پٹ ری ایکٹر) |
| 2 | وولٹیج ڈراپ (2=2%، 1=1%) |
| 0250 | شرح شدہ موجودہ (0250=250A، 2500=2500A) |
| ای آئی | بنیادی ڈھانچہ (EI=تھری فیز کور، UI=سنگل فیز کور) |
| S | تنصیب کی قسم (S=Vertical, W=Horizontal) |
| A | سمیٹنے والا مواد (A=ایلومینیم، C=کاپر) |
مثال: CAL-4312-0250-EISA
2% وولٹیج ڈراپ کے ساتھ 380V تھری فیز ان پٹ لائن ری ایکٹر، 250A ریٹیڈ کرنٹ، EI کور ڈھانچہ، عمودی تنصیب، اور ایلومینیم وائنڈنگ۔
| پیرامیٹر | تفصیلات |
|---|---|
| شرح شدہ وولٹیج | 220VAC/380VAC/690VAC/1140VAC |
| تعدد | 50Hz/60Hz/اپنی مرضی کے مطابق تعدد دستیاب ہے۔ |
| ریٹیڈ کرنٹ | 5A - 3800A |
| وولٹیج ڈراپ | 0.5% / 1% / 2% / 4% |
| اوورلوڈ کی گنجائش | 60 سیکنڈ کے لیے 1.5 بار ریٹیڈ کرنٹ، وقفہ 1 گھنٹہ |
| ڈائی الیکٹرک طاقت | 3000VAC/50Hz/5mA/1Min |
| موصلیت مزاحمت | ≥100MΩ (1000VDC) |
| پروٹیکشن گریڈ | IP00/IP20 |
| موصلیت کی کلاس | کلاس F (155℃) |
| درجہ حرارت کی کلاس | T40 |
| شعلے کی درجہ بندی | UL94V-2 |
| شور کی سطح | ≤65dB (1 میٹر پر ٹیسٹ کیا گیا) |
| سروس کی زندگی | ≥15 سال |
| معیارات | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew الیکٹرک صنعتی بجلی کے اجزاء کی تیاری میں مہارت رکھتا ہے اور عالمی صارفین کے لیے حسب ضرورت ری ایکٹر حل فراہم کرتا ہے۔
ہمارے کوالٹی کنٹرول کے عمل میں شامل ہیں:
- ISO کوالٹی مینجمنٹ سسٹم
- عیسوی مصدقہ مصنوعات
- برقی کارکردگی کی جانچ
- موصلیت کی مزاحمت کی جانچ
- ہائی وولٹیج کی جانچ کا مقابلہ
- درجہ حرارت میں اضافے کی جانچ
- شور کا معائنہ
تنصیب کے بعد قابل اعتماد کارکردگی کو یقینی بنانے کے لیے شپمنٹ سے پہلے ہر ری ایکٹر کا معائنہ کسٹمر کی وضاحتوں کے مطابق کیا جاتا ہے۔
صنعتی ری ایکٹرز کو ان کے وزن اور برقی ساخت کی وجہ سے پیشہ ورانہ پیکیجنگ تحفظ کی ضرورت ہوتی ہے۔
Dufew فراہم کرتا ہے:
- نمی پروف پیکیجنگ
- لکڑی کے کیسز کے اندر شاک مزاحم فکسنگ
- مصنوعات کے سائز اور وزن پر مبنی اپنی مرضی کے مطابق پیکیجنگ
- برآمدی معیاری نقل و حمل کے حل
نقل و حمل کے اختیارات:
| نقل و حمل کا طریقہ | درخواست |
|---|---|
| سمندری فریٹ | بڑی مقدار اور بھاری صنعتی سامان کی کھیپ |
| ایئر فریٹ | فوری نمونے یا چھوٹے ری ایکٹر |
| زمینی نقل و حمل | گھریلو اور علاقائی ترسیل |
AC پاور سپلائی اور VFD ان پٹ ٹرمینلز کے درمیان ایک ان پٹ لائن ری ایکٹر نصب کیا جانا چاہیے۔ یہ گرڈ سائیڈ ہارمونک مسائل کو کم کرنے، برقی رکاوٹوں کو دبانے اور انورٹر ان پٹ سرکٹ کی حفاظت کے لیے ڈیزائن کیا گیا ہے۔ اسے VFD آؤٹ پٹ اور موٹر کے درمیان نصب نہیں کیا جانا چاہیے۔
عام وولٹیج ڈراپ کے اختیارات میں 0.5%، 1%، 2%، اور 4% شامل ہیں۔
عام VFD ایپلی کیشنز کے لیے، عام طور پر 2% وولٹیج ڈراپ کا انتخاب کیا جاتا ہے۔ شدید ہارمونک مداخلت یا غیر مستحکم بجلی کی فراہمی کے حالات والے سسٹمز کو درخواست کی ضروریات کی بنیاد پر زیادہ رکاوٹ کی ضرورت پڑ سکتی ہے۔
یہ سسٹم کے ڈیزائن اور آپریٹنگ حالات پر منحصر ہے۔ زیادہ تر صنعتی ایپلی کیشنز میں، ہر VFD کو بہتر ہارمونک کنٹرول اور تحفظ کی کارکردگی حاصل کرنے کے لیے انفرادی ری ایکٹر استعمال کرنے کی سفارش کی جاتی ہے۔
ری ایکٹر کو کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔ باقاعدگی سے معائنہ پر توجہ مرکوز کرنی چاہئے:
- ٹرمینل کنکشن کی تنگی
- دھول کا جمع ہونا
- غیر معمولی شور
- درجہ حرارت میں اضافہ
مناسب وینٹیلیشن، درست تنصیب، اور باقاعدہ معائنہ طویل مدتی وشوسنییتا کو برقرار رکھنے میں مدد کرتا ہے۔
