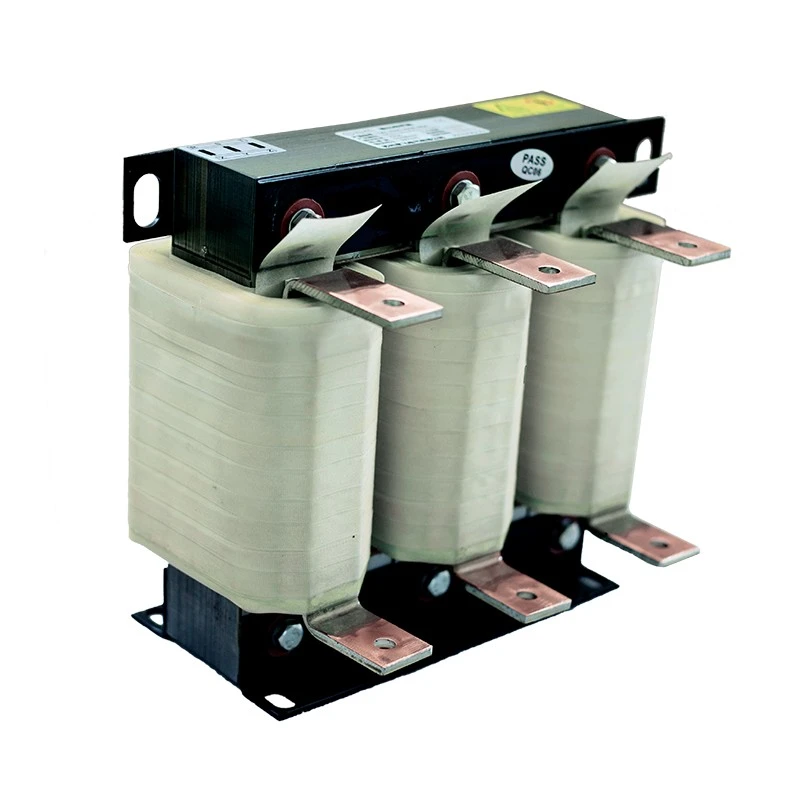

اے سی لائن ری ایکٹر

Dufew الیکٹرک AC لائن ری ایکٹر AC پاور سپلائی اور VFD ان پٹ ٹرمینلز کے درمیان نصب کیا گیا ہے تاکہ کنٹرول شدہ رکاوٹ فراہم کی جا سکے، جو کرنٹ کے بہاؤ کو مستحکم کرنے اور مجموعی برقی ماحول کو بہتر بنانے میں مدد کرتا ہے۔

ری ایکٹر VFD ریکٹیفائر سرکٹس کے ذریعے پیدا ہونے والے ہارمونک کرنٹ کو کم کرنے، کرنٹ کی اچانک تبدیلیوں کو محدود کرنے، انورٹر ان پٹ کے اجزاء کی حفاظت کرنے، اور پاور سسٹم کی مجموعی اعتبار کو بہتر بنانے میں مدد کرتا ہے۔

جدید متغیر فریکوئنسی ڈرائیوز (VFDs) موٹر کی رفتار کو کنٹرول کرنے اور توانائی کی کارکردگی کو بہتر بنانے کے لیے تیز رفتار سوئچنگ ٹیکنالوجی کا استعمال کرتی ہیں۔ تاہم، سوئچنگ کا عمل اور نان لائنر ان پٹ کی خصوصیات بجلی کے نظام میں برقی خلل پیدا کر سکتی ہیں۔

مناسب ان پٹ تحفظ کے بغیر، VFD سسٹم ہارمونک کرنٹ ڈسٹورشن، ان پٹ کرنٹ اسپائکس، وولٹیج کے اتار چڑھاؤ، برقی مداخلت، اور انورٹر کے اجزاء پر بڑھتے ہوئے دباؤ کا تجربہ کر سکتے ہیں۔

یہ مسائل الیکٹریکل آلات کے زیادہ گرم ہونے، انورٹر کی سروس لائف میں کمی، DC بس کیپسیٹرز کو نقصان، موٹر کا غیر مستحکم آپریشن، اور آلات کے غیر متوقع وقت کا باعث بن سکتے ہیں۔

AC لائن ری ایکٹر کس طرح VFD سسٹم کی کارکردگی کو بہتر بناتا ہے۔

1. ہارمونک کمی اور پاور کوالٹی میں بہتری

VFD ان پٹ ریکٹیفائر ہارمونک کرنٹ پیدا کر سکتے ہیں جو برقی نیٹ ورک کو متاثر کرتے ہیں، خاص طور پر متعدد انورٹر سسٹم چلانے والی سہولیات میں۔

یہ ان پٹ سرکٹ میں رکاوٹ ڈال کر ہارمونک اثر کو کم کرتا ہے، بجلی کے معیار کو بہتر بنانے اور زیادہ مستحکم برقی ماحول کو برقرار رکھنے میں مدد کرتا ہے۔

فوائد میں شامل ہیں:

- بجلی کی فراہمی میں ہارمونک فیڈ بیک کو کم کیا گیا۔

- بہتر وولٹیج waveform استحکام

- برقی آلات کے درمیان مداخلت کو کم کرنا

- پاور کیپسیٹرز اور ٹرانسفارمرز کے لیے بہتر تحفظ

متعدد متغیر رفتار ڈرائیوز والی فیکٹریوں کے لیے، یہ زیادہ قابل اعتماد اور مستحکم پاور سسٹم بنانے میں مدد کرتا ہے۔

2. انورٹر اجزاء کے لیے کرنٹ سرج پروٹیکشن

موٹر سٹارٹ اپ، ایکسلریشن، لوڈ تبدیلیاں، یا بجلی کی غیر مستحکم صورتحال کے دوران، ضرورت سے زیادہ کرنٹ لگ سکتا ہے اور انورٹر کے اجزاء کو متاثر کر سکتا ہے۔

ری ایکٹر ان پٹ سرج کرنٹ کو محدود کرکے، ریکٹیفائر پلوں پر دباؤ کو کم کرکے، انورٹر ڈی سی بس کے اجزاء کی حفاظت کرکے، اور طویل مدتی VFD کی وشوسنییتا کو بہتر بنا کر برقی دباؤ کو کم کرنے میں مدد کرتا ہے۔

یہ خاص طور پر اعلی شارٹ سرکٹ کی صلاحیت یا کم مائبادی ٹرانسفارمرز کے ساتھ صنعتی پاور سسٹم کے لیے موزوں ہے۔

3. صنعتی حالات کے تحت مستحکم آپریشن

صنعتی ماحول میں برقی اجزاء کی ضرورت ہوتی ہے جو بدلتے ہوئے بوجھ اور کام کے حالات کا تقاضا کرتے ہوئے مسلسل کام کر سکتے ہیں۔

Dufew الیکٹرک AC لائن ری ایکٹر مستحکم انڈکٹنس کارکردگی، کم درجہ حرارت میں اضافہ، برقی مقناطیسی کمپن میں کمی، اور قابل اعتماد طویل مدتی آپریشن کو حاصل کرنے کے لیے بہترین برقی مقناطیسی ڈیزائن اور موصلیت کی ٹیکنالوجی کو اپناتا ہے۔

انجینئرنگ ڈیزائن کی خصوصیات

کم نقصان سلکان سٹیل کور ڈیزائن

ری ایکٹر مقناطیسی نقصانات کو کم کرنے اور مسلسل آپریشن کے دوران مستحکم انڈکٹنس کارکردگی کو برقرار رکھنے کے لیے اعلیٰ معیار کے کولڈ رولڈ سلکان اسٹیل کور مواد کا استعمال کرتا ہے۔

یہ ڈیزائن فراہم کرتا ہے:

- کم توانائی کا نقصان اور بہتر آپریٹنگ کارکردگی

- مسلسل بوجھ کے حالات میں بہتر تھرمل کارکردگی

- مستحکم برقی خصوصیات

- طویل مدتی صنعتی آپریشن کے لیے قابل اعتماد کارکردگی

آپٹمائزڈ سمیٹ سٹرکچر

مختلف موجودہ ضروریات کی بنیاد پر، Dufew الیکٹرک مختلف صنعتی ایپلی کیشنز میں قابل اعتماد برقی کارکردگی کو یقینی بنانے کے لیے موزوں وائنڈنگ ڈھانچے فراہم کرتا ہے۔

سمیٹ ڈیزائن کی خصوصیات:

- مختلف درخواست کی ضروریات کے لیے کاپر یا ایلومینیم سمیٹنے کے اختیارات

- مطالبہ کرنے والے آپریٹنگ حالات کی حمایت کرنے کے لئے اعلی موجودہ کنڈکٹر ڈیزائن

- گرمی کی کھپت کی کارکردگی میں بہتری

- آپریشن کے دوران سمیٹ درجہ حرارت میں کمی

یہ بہتر شدہ ڈھانچہ ری ایکٹر کو مستحکم اور موثر آپریشن کو برقرار رکھتے ہوئے مختلف صنعتی موجودہ ضروریات کو پورا کرنے کی اجازت دیتا ہے۔

ویکیوم امپریگنیشن موصلیت کا عمل

وائنڈنگ اسمبلی کو ویکیوم امپریگنیشن اور ہائی ٹمپریچر کیورنگ، موصلیت کی کارکردگی کو بہتر بنانے اور مجموعی مکینیکل طاقت کو بڑھانے کے ذریعے پروسیس کیا جاتا ہے۔

عمل کو بہتر بناتا ہے:

- محفوظ آپریشن کے لیے موصلیت کی طاقت

- کمپن حالات کے تحت مکینیکل استحکام

- کمپن اور ماحولیاتی اثرات کے خلاف مزاحمت

- طویل مدتی آپریٹنگ استحکام

یہ مینوفیکچرنگ عمل صنعتی ماحول میں قابل اعتماد کارکردگی اور طویل سروس کی زندگی کو برقرار رکھنے میں مدد کرتا ہے۔

سلیکشن گائیڈ

درست AC لائن ری ایکٹر کا انتخاب کرنے کے لیے VFD سسٹم کے ساتھ ری ایکٹر کے پیرامیٹرز کو ملانا ضروری ہے۔

Dufew Electric مندرجہ ذیل عوامل کا جائزہ لیتا ہے:

کوٹیشن سے پہلے، گاہکوں کو فراہم کرنا چاہئے:

- VFD ریٹیڈ پاور

- ان پٹ وولٹیج

- شرح شدہ کرنٹ

- مطلوبہ وولٹیج ڈراپ

- تنصیب کی شرائط

- آپریٹنگ ماحول

AC لائن ری ایکٹر بمقابلہ آؤٹ پٹ ری ایکٹر

Dufew الیکٹرک سسٹم کی ضروریات کے مطابق ان پٹ اور آؤٹ پٹ ری ایکٹر دونوں حل فراہم کرتا ہے۔

لچکدار ترتیب کے اختیارات

مختلف صنعتی نظاموں کو مختلف برقی ترتیب اور تنصیب کے طریقوں کی ضرورت ہوتی ہے۔ Dufew Electric درخواست کی ضروریات کی بنیاد پر حسب ضرورت ری ایکٹر حل فراہم کرتا ہے، جس سے صارفین کو قابل اعتماد کارکردگی اور مختلف صنعتی کنٹرول سسٹمز میں ہموار انضمام حاصل کرنے میں مدد ملتی ہے۔

بجلی کی ضروریات

پاور سسٹم کی مختلف ضروریات کو پورا کرنے کے لیے ری ایکٹر کو کلیدی برقی پیرامیٹرز کے مطابق بنایا جا سکتا ہے، بشمول ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، وولٹیج ڈراپ فیصد، اور آپریٹنگ فریکوئنسی۔

تنصیب کے تقاضے

کابینہ کی مختلف ترتیبوں اور تنصیب کے ماحول کو اپنانے کے لیے، Dufew ری ایکٹرز متعدد تنصیب کے اختیارات کو سپورٹ کرتے ہیں، جن میں کابینہ کی تنصیب، اسٹینڈ اکیلی تنصیب، عمودی ماؤنٹنگ، اور افقی تنصیب شامل ہیں۔

مواد کی ضروریات

مخصوص ایپلی کیشن کی شرائط اور موجودہ ضروریات کے مطابق، گاہک مناسب سمیٹنے والے مواد کا انتخاب کر سکتے ہیں، بشمول تانبے کی سمیٹ یا ایلومینیم وائنڈنگ۔

لچکدار ترتیب کے اختیارات اور اپنی مرضی کے مطابق ڈیزائن کے ساتھ، Dufew ری ایکٹرز کو مستحکم اور قابل اعتماد آپریشن کو برقرار رکھتے ہوئے مختلف صنعتی کنٹرول سسٹمز میں ضم کیا جا سکتا ہے۔

عام ایپلی کیشنز

Dufew الیکٹرک AC لائن ری ایکٹر صنعتی نظاموں میں وسیع پیمانے پر استعمال ہوتا ہے جس کے لیے VFD پاور کوالٹی اور برقی تحفظ کی ضرورت ہوتی ہے۔

تکنیکی وضاحتیں

ماڈل نمبر کی تفصیل

مثال: CAL-4312-0250-EISA

مصنوعات کی جانچ اور معیار کی تصدیق

ڈیلیوری سے پہلے، Dufew Electric قابل اعتماد آپریشن کو یقینی بنانے کے لیے برقی اور ساختی معائنہ کرتا ہے۔

جانچ میں شامل ہیں:

چین میں پیشہ ور صنعت کار

Dufew الیکٹرک پاور الیکٹرانکس اجزاء اور اپنی مرضی کے مطابق برقی حل میں مہارت رکھتا ہے، مختلف صنعتی ایپلی کیشنز کے لیے قابل اعتماد AC لائن ری ایکٹر فراہم کرتا ہے۔

مربوط مینوفیکچرنگ صلاحیتوں کے ساتھ، Dufew بنیادی پروسیسنگ اور کوائل مینوفیکچرنگ سے لے کر فائنل اسمبلی اور کوالٹی انسپیکشن تک اہم پیداواری عمل کا انتظام کرتا ہے۔

کور پروسیسنگ

مینوفیکچرنگ کے عمل میں مستحکم برقی مقناطیسی خصوصیات کو یقینی بنانے کے لیے سلکان اسٹیل کی کٹنگ، کور اسمبلی، اور مقناطیسی کارکردگی کا معائنہ شامل ہے۔

کوائل مینوفیکچرنگ

Dufew پروڈکٹ کی وشوسنییتا اور پائیداری کو بہتر بنانے کے لیے پروفیشنل انسولیشن ٹریٹمنٹ اور ویکیوم امپریگنیشن کے عمل کے ساتھ تانبے اور ایلومینیم وائنڈنگ کے اختیارات فراہم کرتا ہے۔

فائنل اسمبلی

حتمی پیداوار میں ٹرمینل کی تنصیب، برقی جانچ، اور معیار کا معائنہ شامل ہے تاکہ یہ یقینی بنایا جا سکے کہ ہر ری ایکٹر مطلوبہ کارکردگی کے معیارات پر پورا اترتا ہے۔

یہ مربوط مینوفیکچرنگ صلاحیت Dufew الیکٹرک کو معیاری AC لائن ری ایکٹر اور مختلف صنعتی ایپلی کیشنز کے لیے حسب ضرورت حل دونوں فراہم کرنے کے قابل بناتی ہے۔

سرٹیفیکیشن اور کوالٹی اشورینس

Dufew Electric مصنوعات کی مسلسل کارکردگی اور سروس کی زندگی کے دوران قابل اعتماد آپریشن کو یقینی بنانے کے لیے معیاری کوالٹی مینجمنٹ کے طریقہ کار کی پیروی کرتا ہے۔

دستیاب معیاری دستاویزات میں شامل ہیں:

- ISO کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن

- عیسوی سرٹیفیکیشن

- مصنوعات کی جانچ کی رپورٹس

تکنیکی دستاویزات اور معائنہ کے ریکارڈ کسٹمر پراجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔

پیکیجنگ اور ترسیل

AC لائن ری ایکٹرز کو نقل و حمل کے دوران نمی، کمپن اور مکینیکل اثرات سے تحفظ کی ضرورت ہوتی ہے۔

Dufew الیکٹرک فراہم کرتا ہے:

- معیاری پیکیجنگ برآمد کریں۔

- نمی کی حفاظت

- مضبوط اندرونی فکسنگ

- مصنوعات کی شناخت کے لیبل

شپمنٹ سے پہلے، انجینئرز تصدیق کرتے ہیں:

- مصنوعات کی تفصیلات

- وزن اور طول و عرض

- تنصیب کی ضروریات

- ترسیل کی ضروریات

انسٹالیشن گائیڈ

مرحلہ 1: ری ایکٹر کی تفصیلات کی تصدیق کریں۔

ایپلی کیشن سسٹم کے ساتھ مطابقت کو یقینی بنانے کے لیے VFD پاور ریٹنگ، ان پٹ وولٹیج، ریٹیڈ کرنٹ، اور مطلوبہ وولٹیج ڈراپ کے مطابق مناسب ری ایکٹر کا انتخاب کریں۔

مرحلہ 2: مصنوعات کی حالت کا معائنہ کریں۔

تنصیب سے پہلے، مصنوعات کی حالت کو احتیاط سے چیک کریں، بشمول بنیادی حالت، سمیٹنے کی ظاہری شکل، اور ٹرمینل کنکشن کو یقینی بنانے کے لیے کہ ری ایکٹر آپریشن کے لیے تیار ہے۔

مرحلہ 3: ری ایکٹر انسٹال کریں۔

کنکشن کا معیاری طریقہ یہ ہے:

پاور سپلائی → AC لائن ری ایکٹر → VFD ان پٹ

ری ایکٹر کو ایک اچھی ہوادار جگہ پر نصب کیا جانا چاہیے جس میں گرمی کی کھپت اور مستقبل میں دیکھ بھال کے لیے کافی جگہ ہو۔

مرحلہ 4: الیکٹریکل کنکشن

برقی کنکشن کے دوران، محفوظ اور قابل اعتماد آپریشن کو برقرار رکھنے کے لیے درست وائرنگ، محفوظ ٹرمینل کنکشن، اور مناسب گراؤنڈنگ کو یقینی بنائیں۔

مرحلہ 5: آپریشن ٹیسٹ

تنصیب کے بعد، آپریٹنگ شور کی جانچ کرکے، درجہ حرارت میں اضافے کی نگرانی، اور نظام کی مجموعی کارکردگی کی تصدیق کرکے آپریشن ٹیسٹ کریں۔

اکثر پوچھے گئے سوالات

1. اے سی لائن ری ایکٹر کس کے لیے استعمال ہوتا ہے؟

ایک AC لائن ری ایکٹر متغیر فریکوئنسی ڈرائیو (VFD) کے ان پٹ سائیڈ پر نصب کیا جاتا ہے تاکہ ہارمونک ڈسٹورشن کو کم کیا جا سکے، کرنٹ سرجز کو محدود کیا جا سکے، پاور کوالٹی کو بہتر بنایا جا سکے اور انورٹر کے اجزاء کو برقی تناؤ سے بچایا جا سکے۔

2. کیا یہ ری ایکٹر ہر VFD کے لیے ضروری ہے؟

ہر VFD ایپلیکیشن کو ان پٹ ری ایکٹر کی ضرورت نہیں ہے۔ یہ ہارمونک مسائل، غیر مستحکم بجلی کی فراہمی، بار بار کرنٹ کے اتار چڑھاو، متعدد انورٹر آپریشن، یا حساس برقی آلات کے لیے تجویز کیا جاتا ہے۔

3. میں صحیح وولٹیج ڈراپ کا انتخاب کیسے کروں؟

مناسب وولٹیج ڈراپ سسٹم پاور کوالٹی کی ضروریات، ہارمونک حالات، ان پٹ کی خصوصیات اور آپریٹنگ ماحول پر منحصر ہے۔ Dufew Electric درخواست کے پیرامیٹرز کا جائزہ لیتا ہے اور ایک مناسب ترتیب تجویز کرتا ہے۔

4. کیا یہ مصنوعات انورٹر کی وشوسنییتا کو بہتر بنا سکتی ہے؟

جی ہاں VFD ان پٹ سائیڈ پر موجودہ اثرات اور برقی دباؤ کو کم کرکے، یہ سسٹم کے استحکام کو بہتر بنانے اور انورٹر کے اجزاء کی سروس لائف کو بڑھانے میں مدد کرتا ہے۔

5. کیا Dufew الیکٹرک اپنی مرضی کے مطابق حل فراہم کر سکتا ہے؟

جی ہاں Dufew الیکٹرک وولٹیج، کرنٹ، فریکوئنسی، تنصیب کا ڈھانچہ، وائنڈنگ میٹریل اور پروجیکٹ کی دیگر ضروریات کے مطابق حسب ضرورت حل فراہم کرتا ہے۔

6. کوٹیشن کے لیے کونسی معلومات درکار ہیں؟

صارفین کو فراہم کرنا چاہئے:

- VFD پاور ریٹنگ

- ان پٹ وولٹیج

- شرح شدہ کرنٹ

- مطلوبہ وولٹیج ڈراپ

- تنصیب کا ماحول

- آپریٹنگ حالات

اپنے حسب ضرورت AC لائن ری ایکٹر حل کی درخواست کریں۔

Dufew Electric صنعتی صارفین کے لیے اپنی مرضی کے مطابق AC لائن ری ایکٹر کے حل فراہم کرتا ہے جو بہتر VFD تحفظ، ہارمونک کنٹرول، اور پاور کوالٹی مینجمنٹ کی ضرورت ہوتی ہے۔

پیشہ ورانہ مینوفیکچرنگ صلاحیتوں، انجینئرنگ سپورٹ، اور مکمل جانچ کے طریقہ کار کے ساتھ، Dufew Electric صارفین کو صنعتی ڈرائیو سسٹمز کے لیے قابل اعتماد حل تیار کرنے میں مدد کرتا ہے۔

اپنے VFD پیرامیٹرز اور درخواست کی ضروریات Dufew Electric کو بھیجیں، اور ہمارے انجینئرز آپ کے آپریٹنگ حالات کی بنیاد پر ایک مناسب ترتیب تجویز کریں گے۔
