لوڈ ری ایکٹر

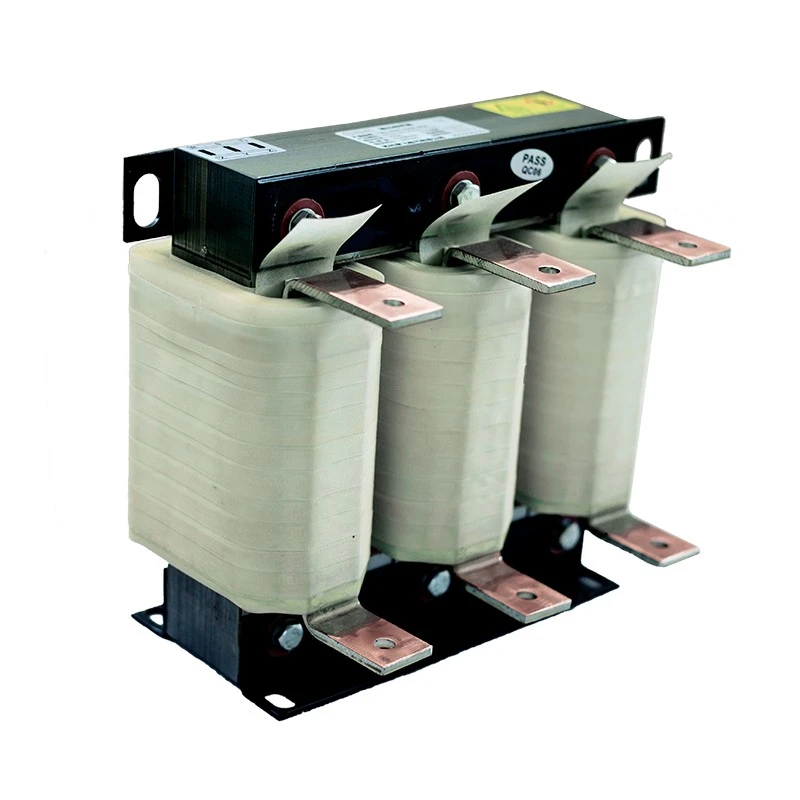

Dufew الیکٹرک لوڈ ری ایکٹر VFD آؤٹ پٹ ٹرمینلز (U/V/W) اور موٹر لوڈز کے درمیان سیریز میں نصب ہے تاکہ لوڈ سائیڈ کے استحکام کو بہتر بنایا جا سکے اور لمبی دوری کے موٹر ڈرائیو سسٹم میں قابل اعتماد آپریشن کو برقرار رکھا جا سکے۔

متغیر فریکوئنسی ڈرائیو ایپلی کیشنز میں، انورٹر پاور ڈیوائسز کے ذریعے پیدا ہونے والے ہائی فریکوئنسی سوئچنگ سگنل موٹر کیبلز سے گزرتے ہیں۔ جب کیبل کا فاصلہ بڑھ جاتا ہے، تقسیم شدہ گنجائش اضافی چارجنگ کرنٹ، کرنٹ اتار چڑھاؤ، اور سسٹم کی غیر مستحکم کارکردگی کا سبب بن سکتی ہے۔

آؤٹ پٹ سرکٹ میں مناسب رکاوٹ ڈال کر، ری ایکٹر کیبل کی خصوصیات کے اثر کو کم کرنے، کرنٹ کی ہموار تبدیلی، اور VFD سے چلنے والے موٹر سسٹم کی وشوسنییتا کو بہتر بنانے میں مدد کرتا ہے۔

کم نقصان والے کولڈ رولڈ سلیکون اسٹیل کور، کلاس ایف انسولیشن میٹریل، ویکیوم امپریگنیشن ٹیکنالوجی، اور آپٹمائزڈ وائنڈنگ اسٹرکچرز کے ساتھ تیار کردہ، ڈوفیو لوڈ ری ایکٹر مستحکم انڈکٹنس کارکردگی، بہترین تھرمل وشوسنییتا، اور صنعتی حالات میں طویل سروس کی زندگی فراہم کرتا ہے۔ اعلی موجودہ ماڈل گرمی کی کھپت کو بہتر بنانے اور درجہ حرارت میں اضافے کو کم کرنے کے لیے کومپیکٹ ورق سمیٹنے والے ڈھانچے کو اپنا سکتے ہیں۔

VFD سسٹمز میں لوڈ ری ایکٹر کیوں استعمال کریں؟

لمبی دوری کی موٹر تنصیبات اور متغیر صنعتی بوجھ برقی چیلنجز پیدا کر سکتے ہیں، بشمول:

- بڑھتی ہوئی کیبل تقسیم شدہ اہلیت کے اثرات

- ضرورت سے زیادہ capacitive چارج کرنٹ

- آپریشن کے دوران موجودہ اتار چڑھاؤ

- انورٹر اوور کرنٹ پروٹیکشن ٹرپس

- کم موٹر ڈرائیو استحکام

- کنٹرول سسٹم میں برقی مقناطیسی مداخلت

ایک مناسب طریقے سے منتخب کردہ لوڈ ری ایکٹر لوڈ سائیڈ الیکٹریکل خصوصیات کو بہتر بنانے، سسٹم کے استحکام کو بہتر بنانے اور صنعتی ایپلی کیشنز میں غیر متوقع طور پر ڈاؤن ٹائم کو کم کرنے میں مدد کرتا ہے۔

کلیدی فوائد

1. لمبی کیبل ایپلی کیشنز کے لیے بہتر کارکردگی

جب موٹریں VFD کیبنٹ سے دور نصب ہوتی ہیں، تو کیبل کی خصوصیات برقی کارکردگی کو متاثر کر سکتی ہیں اور ڈرائیو سسٹم پر دباؤ بڑھا سکتی ہیں۔ ڈوفیو لوڈ ری ایکٹر تقسیم شدہ کیبل کیپیسیٹینس کے اثر کو کم کرنے اور کیپسیٹو چارجنگ کرنٹ کو محدود کرنے میں مدد کرتا ہے، زیادہ مستحکم لمبی دوری کی ترسیل اور دور سے نصب موٹروں کے قابل اعتماد آپریشن کی حمایت کرتا ہے۔

2. بہتر لوڈ سائیڈ کرنٹ استحکام

صنعتی سامان اکثر متغیر بوجھ اور بار بار تیز رفتاری یا سست روی کے ساتھ کام کرتا ہے۔ آپٹمائزڈ ری ایکٹر ڈیزائن موجودہ اتار چڑھاو کو ہموار کرنے اور موٹر آپریشن کو زیادہ مستقل برقرار رکھنے میں مدد کرتا ہے، غیر معمولی آپریٹنگ حالات کو کم کرتا ہے اور متحرک بوجھ کے تحت مستحکم کارکردگی کی حمایت کرتا ہے۔

3. ہارمونک مداخلت اور برقی شور میں کمی

VFD آپریشن کے دوران پیدا ہونے والی اعلی تعدد کی رکاوٹ موٹروں کے ساتھ ساتھ قریبی کنٹرول اور آٹومیشن کے آلات کو بھی متاثر کر سکتی ہے۔ لوڈ سائیڈ فلٹرنگ اثر ہائی فریکوئنسی ہارمونک اجزاء اور برقی مقناطیسی مداخلت کو کم کرنے میں مدد کرتا ہے، جبکہ موٹر آپریٹنگ شور اور کمپن کو کم کرنے میں بھی مدد کرتا ہے۔

4. صنعتی گریڈ برقی اعتبار

اس میں کم نقصان والے کولڈ رولڈ سلکان اسٹیل کور، کلاس ایف انسولیشن سسٹم، ویکیوم امپریگنیشن، اور ہائی ٹمپریچر کیورنگ کا استعمال کیا گیا ہے۔ درخواست کی ضروریات کے مطابق کاپر یا ایلومینیم سمیٹنے کے اختیارات دستیاب ہیں۔ یہ مجموعہ طویل مدتی صنعتی آپریشن کے لیے مستحکم انڈکٹنس، کنٹرولڈ وائبریشن اور قابل اعتماد تھرمل کارکردگی فراہم کرتا ہے۔

ساختی ڈیزائن کی خصوصیات

آپٹمائزڈ مقناطیسی سرکٹ ڈیزائن

تین فیز سڈول کور ڈھانچہ متوازن مقناطیسی کارکردگی اور مستحکم انڈکٹنس خصوصیات فراہم کرتا ہے جبکہ مقناطیسی نقصان کو کم کرنے میں مدد کرتا ہے۔ یہ بہترین انتظام مسلسل استعمال کے دوران مسلسل برقی کارکردگی اور قابل اعتماد آپریشن کی حمایت کرتا ہے۔

لچکدار تنصیب کی ترتیب

مختلف کیبنٹ اور آلات کی ترتیب کو ایڈجسٹ کرنے کے لیے مختلف تنصیبات دستیاب ہیں، بشمول IP00 کھلے ڈھانچے، IP20 حفاظتی انکلوژرز، عمودی تنصیب، اور افقی تنصیب۔ اپنی مرضی کے مطابق طول و عرض بھی دستیاب کابینہ کی جگہ، سازوسامان کی ساخت، اور مخصوص پروجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔

عام ایپلی کیشنز

Dufew لوڈ ری ایکٹر کے حل بڑے پیمانے پر استعمال ہوتے ہیں:

تجویز کردہ درخواست کی شرائط

صحیح لوڈ ری ایکٹر کا انتخاب کیسے کریں؟

مناسب انتخاب میں VFD پیرامیٹرز، کیبل کے حالات، اور موٹر لوڈ کی ضروریات پر غور کرنا چاہیے۔ یہ عوامل مناسب برقی خصوصیات اور ری ایکٹر کی ترتیب کا تعین کرنے میں مدد کرتے ہیں۔

VFD پیرامیٹرز

ریٹیڈ وولٹیج، آؤٹ پٹ کرنٹ، موٹر پاور، اور آپریٹنگ فریکوئنسی پر غور کریں۔ مستحکم آپریشن کو یقینی بنانے کے لیے ان پیرامیٹرز کو VFD اور موٹر سسٹم سے مماثل ہونا چاہیے۔

کیبل کے حالات

کیبل کی لمبائی اور قسم اہم ہیں، خاص طور پر VFD سے دور نصب موٹرز کے لیے۔ ری ایکٹر کا انتخاب کرتے وقت تنصیب کے ماحول اور تقسیم شدہ گنجائش پر بھی غور کیا جانا چاہیے۔

موٹر لوڈ کی ضروریات

آپریٹنگ حالات، بوجھ کی تبدیلی، مسلسل آپریشن کی ضروریات، اور مطلوبہ تحفظ کی سطح کا جائزہ لیا جانا چاہیے۔ بار بار تیز رفتاری، سست روی، یا متغیر بوجھ کے لیے زیادہ مضبوط ترتیب کی ضرورت ہو سکتی ہے۔

Dufew درخواست کی شرائط، تنصیب کی ضروریات، برقی پیرامیٹرز، اور کسٹمر کی تفصیلات کی بنیاد پر حسب ضرورت ری ایکٹر ڈیزائن فراہم کرتا ہے۔

ماڈل نمبر کی وضاحت

مثال: CAL-4321-0250-EISA

تکنیکی وضاحتیں

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew الیکٹرک ری ایکٹرز، ریزسٹرس، بریکنگ سسٹم، ٹرانسفارمرز اور حسب ضرورت پاور الیکٹرانکس سلوشنز میں مہارت رکھتا ہے۔ اس کے مینوفیکچرنگ کے عمل میں سلکان اسٹیل کور پروسیسنگ، پریزین وائنڈنگ، ویکیوم امپریگنیشن، ہائی ٹمپریچر کیورنگ، اور برقی کارکردگی کی جانچ شامل ہے۔

قابل اعتماد مصنوعات کی کارکردگی کو یقینی بنانے کے لیے کوالٹی کنٹرول میں موصلیت کی مزاحمت، وولٹیج کو برداشت کرنا، درجہ حرارت میں اضافہ، اور بجلی کی کارکردگی کی تصدیق شامل ہے۔

Dufew مختلف صنعتی ضروریات کے لیے حسب ضرورت الیکٹریکل ڈیزائن، OEM مینوفیکچرنگ، تکنیکی دستاویزات اور ایپلیکیشن انجینئرنگ کی حمایت کرتا ہے۔

سرٹیفیکیشن اور تعمیل

Dufew مصنوعات تسلیم شدہ صنعتی ضروریات کے مطابق تیار کی جاتی ہیں، بشمول:

- ISO 9001 کوالٹی مینجمنٹ سسٹم

- عیسوی تعمیل

- IEC289

- جی بی 10229

- JB9644

پیکیجنگ اور عالمی ترسیل

Dufew مصنوعات کے طول و عرض، وزن اور نقل و حمل کی ضروریات کے مطابق پیشہ ورانہ برآمدی پیکیجنگ حل فراہم کرتا ہے۔

پیکیجنگ میں شامل ہیں:

- جھٹکے سے بچنے والا تحفظ

- سمندری نقل و حمل کے لئے نمی سے تحفظ

- معیاری لکڑی کے کیس برآمد کریں۔

- پری شپمنٹ معائنہ کے ریکارڈ

یہ اقدامات تنصیب کے بعد محفوظ ترسیل اور قابل اعتماد آپریشن کو یقینی بناتے ہیں۔

لوڈ ری ایکٹر اور آؤٹ پٹ ری ایکٹر: درخواست میں فرق

اکثر پوچھے گئے سوالات

Q1: اس پروڈکٹ کو کب استعمال کیا جانا چاہئے؟

یہ عام طور پر اس وقت استعمال ہوتا ہے جب موٹر کیبل کی دوری لمبی ہوتی ہے، کیبل کی خصوصیات سسٹم کی کارکردگی کو متاثر کرتی ہیں، انورٹر پروٹیکشن ٹرپ ہوتی ہیں، یا بدلتے ہوئے بوجھ کے تحت بہتر برقی استحکام کی ضرورت ہوتی ہے۔

Q2: اس پروڈکٹ اور آؤٹ پٹ ری ایکٹر میں کیا فرق ہے؟

دونوں VFD آؤٹ پٹ سائیڈ پر انسٹال ہیں، لیکن وہ مختلف ایپلیکیشن کے مقاصد کو پورا کرتے ہیں۔ یہ پروڈکٹ بنیادی طور پر طویل کیبل کے حالات، بوجھ کو تبدیل کرنے، اور صنعتی ماحول کا مطالبہ کرنے والے نظام کے استحکام کو بہتر بناتا ہے، جبکہ آؤٹ پٹ ری ایکٹر PWM وولٹیج کے دباؤ کو کم کرنے اور موٹر کی موصلیت کی حفاظت پر زیادہ توجہ دیتا ہے۔ حتمی انتخاب کیبل کی لمبائی، موٹر کی خصوصیات اور آپریٹنگ حالات پر منحصر ہے۔

Q3: کیا یہ موٹر شور کو کم کرنے میں مدد کر سکتا ہے؟

جی ہاں اعلی تعدد کی خرابی کو کم کرکے اور موجودہ استحکام کو بہتر بنا کر، یہ موٹر آپریشن کے دوران برقی مقناطیسی شور اور کمپن کو کم کرنے میں مدد کر سکتا ہے۔

Q4: کیا Dufew وضاحتیں اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew مخصوص صنعتی ایپلی کیشنز کے مطابق وولٹیج، کرنٹ، وولٹیج ڈراپ، وائنڈنگ میٹریل، انسٹالیشن کا ڈھانچہ اور تحفظ کی ضروریات کا احاطہ کرنے والے حسب ضرورت حل فراہم کرتا ہے۔

Dufew الیکٹرک سے حسب ضرورت لوڈ ری ایکٹر کے حل

Dufew Electric صنعتی VFD ایپلی کیشنز کے لیے قابل اعتماد حل فراہم کرتا ہے، جو پیشہ ورانہ مینوفیکچرنگ کی صلاحیتوں، اپنی مرضی کے مطابق انجینئرنگ خدمات، اور سخت کوالٹی کنٹرول سے تعاون کرتا ہے۔ لمبی دوری کے موٹر سسٹم سے لے کر ہیوی ڈیوٹی صنعتی آلات تک، حل سسٹم کے استحکام کو بہتر بنانے اور قابل اعتماد آپریشن کو سپورٹ کرنے کے لیے بنائے گئے ہیں۔

اپنی مرضی کے مطابق ری ایکٹر ڈیزائن اور OEM تعاون کے لیے Dufew Electric سے رابطہ کریں۔
