ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔
متغیر فریکوئنسی ڈرائیوز موثر موٹر اسپیڈ کنٹرول اور انرجی مینجمنٹ فراہم کرتی ہیں، لیکن ان کا ہائی فریکوئنسی سوئچنگ آپریشن ہارمونک کرنٹ، وولٹیج کے اتار چڑھاؤ، اور منسلک آلات میں اضافی برقی تناؤ متعارف کرا سکتا ہے۔

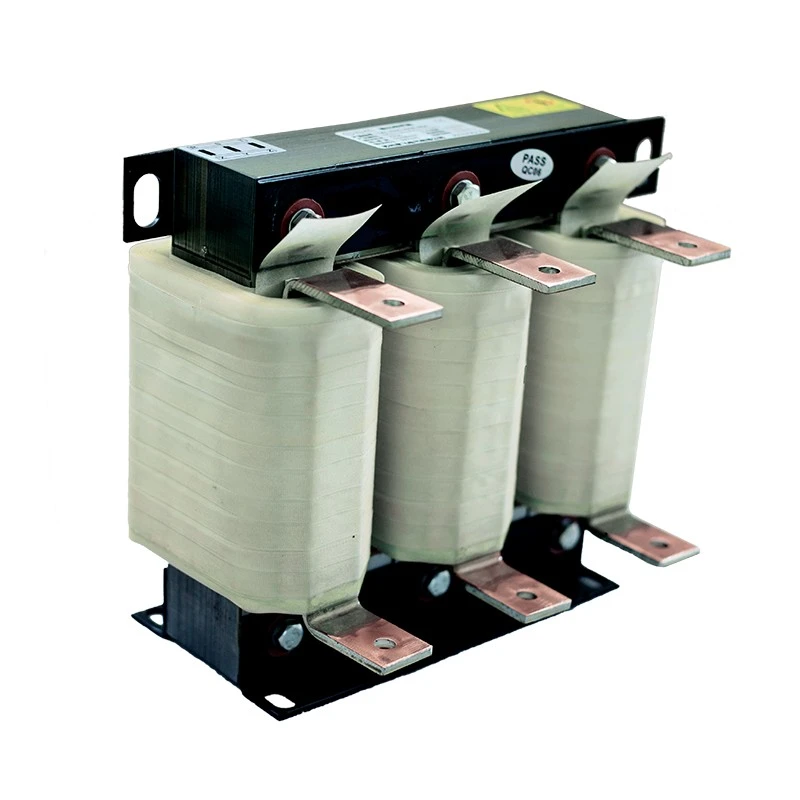

Dufew الیکٹرک ویری ایبل فریکوئنسی ڈرائیو ری ایکٹر سرکٹ میں مناسب رکاوٹ ڈال کر VFD سسٹم کی کارکردگی کو بہتر بناتا ہے۔ تنصیب کی پوزیشن اور سسٹم کی ضروریات کے مطابق، یہ پاور سپلائی سائیڈ اور موٹر لوڈ سائیڈ دونوں کے لیے مختلف تحفظ کے افعال فراہم کرتا ہے۔
انتخاب اس بات پر منحصر ہے کہ آیا اہم برقی چیلنج پاور سپلائی کی طرف یا موٹر لوڈ کی طرف ہوتا ہے۔
VFD کے ان پٹ سائیڈ پر انسٹال ہونے پر، ری ایکٹر پاور کوالٹی کو بہتر بنانے، ہارمونک اثر کو کم کرنے، اور عارضی موجودہ اثر کو محدود کرنے میں مدد کرتا ہے۔
VFD کے آؤٹ پٹ سائیڈ پر انسٹال ہونے پر، یہ موٹر سائیڈ برقی حالات کو بہتر بنانے، سوئچنگ سے متعلق تناؤ کو کم کرنے، اور ڈرائیو سسٹم کی وشوسنییتا کو بہتر بنانے میں مدد کرتا ہے۔
کم نقصان والے کولڈ رولڈ سلیکون اسٹیل کور، کلاس F انسولیشن میٹریل، ویکیوم امپریگنیشن ٹیکنالوجی، اور آپٹمائزڈ وائنڈنگ ڈھانچے کے ساتھ تیار کردہ، Dufew ری ایکٹر مستحکم انڈکٹنس کارکردگی، قابل اعتماد تھرمل خصوصیات، اور طویل مدتی صنعتی استحکام فراہم کرتے ہیں۔
مختلف صنعتی ماحول کو مختلف ری ایکٹر کنفیگریشنز کی ضرورت ہوتی ہے۔ Dufew اصل آپریٹنگ حالات، سسٹم کی ساخت، اور برقی ضروریات کے مطابق ایپلیکیشن پر مبنی حل فراہم کرتا ہے، جس سے پاور سائیڈ اور موٹر سائیڈ دونوں کی کارکردگی کو بہتر بنانے میں مدد ملتی ہے۔
پاور سپلائی اور VFD ان پٹ ٹرمینلز کے درمیان نصب، ان پٹ سائیڈ کنفیگریشن بنیادی طور پر ڈرائیو سسٹم کے برقی ماحول کو بہتر بنانے کے لیے استعمال ہوتی ہے۔ یہ ہارمونک کرنٹ اور ان پٹ سرج کرنٹ کے اثرات کو کم کرنے میں مدد کرتا ہے جبکہ پاور سپلائی کے استحکام کو بہتر بناتا ہے اور مداخلت کو محدود کرتا ہے جو PLCs، سینسرز اور دیگر کنٹرول آلات کو متاثر کر سکتا ہے۔
یہ کنفیگریشن متعدد VFD سسٹمز کے ساتھ صنعتی سہولیات، غیر مستحکم بجلی کے حالات میں کام کرنے والے آلات، اور ایپلی کیشنز کے لیے موزوں ہے جہاں بجلی کے معیار کو بہتر بنانے کی ضرورت ہے۔
VFD آؤٹ پٹ ٹرمینلز اور موٹر کے درمیان نصب، آؤٹ پٹ سائیڈ کنفیگریشن موٹر سائیڈ آپریٹنگ حالات کو بہتر بنانے پر مرکوز ہے۔ یہ PWM سوئچنگ کے دباؤ کو کم کرنے، آؤٹ پٹ ویوفارم کوالٹی کو بہتر بنانے، اور برقی خلل کو محدود کرنے میں مدد کرتا ہے، زیادہ مستحکم اور قابل اعتماد موٹر آپریشن کو سپورٹ کرتا ہے۔
عام ایپلی کیشنز میں لمبی دوری کے موٹر کنکشنز، ہیوی ڈیوٹی مشینری، اور آلات شامل ہیں جہاں موٹر کی بھروسے کو بہتر بنانا ضروری ہے۔
غیر مستحکم بجلی کے حالات یا ہارمونک مداخلت سے متاثر ہونے والے ایپلی کیشنز کے لیے، ری ایکٹر ہارمونک کرنٹ اثر کو کم کرنے، بجلی کی فراہمی کے استحکام کو بہتر بنانے، اور عارضی موجودہ تبدیلیوں کو محدود کرنے میں مدد کرتے ہیں۔ وہ حساس آلات کو متاثر کرنے والے برقی مداخلت کو بھی کم کر سکتے ہیں، انہیں متعدد ڈرائیوز یا سخت پاور کوالٹی کی ضروریات کے ساتھ صنعتی نظاموں کے لیے موزوں بنا سکتے ہیں۔
موٹر سائیڈ پر، ری ایکٹر ہائی فریکوئنسی سوئچنگ کی وجہ سے پیدا ہونے والے برقی دباؤ کو کم کرنے اور آؤٹ پٹ سرکٹ کے حالات کو بہتر بنانے میں مدد کرتا ہے۔ یہ قابل اعتماد موٹر آپریشن کو سپورٹ کرتا ہے اور آپریٹنگ حالات کے مطالبے کے دوران غیر معمولی رکاوٹوں کو کم کرنے میں مدد کر سکتا ہے۔
ڈوفیو ری ایکٹر کم نقصان والے کولڈ رولڈ سلیکون سٹیل کور، آپٹمائزڈ مقناطیسی سرکٹ ڈیزائن، اور درست وائنڈنگ ٹیکنالوجی کا استعمال کرتے ہیں تاکہ مسلسل آپریشن کے دوران مستحکم انڈکٹنس خصوصیات کو برقرار رکھا جا سکے۔ نتیجہ خیز ڈھانچہ قابل اعتماد طویل مدتی کارکردگی کی حمایت کرتے ہوئے مقناطیسی نقصان اور درجہ حرارت میں اضافے کو کم کرنے میں مدد کرتا ہے۔
موصلیت کا نظام کلاس F کے موصلیت کے مواد کو ویکیوم امپریگنیشن اور اعلی درجہ حرارت کے علاج کے عمل کے ساتھ جوڑتا ہے۔ یہ تعمیر نمی کے خلاف مزاحمت، مکینیکل طاقت، اور تھرمل استحکام کو بہتر بناتی ہے، جس سے ری ایکٹر کو صنعتی ماحول میں قابل اعتماد کارکردگی اور طویل خدمت زندگی برقرار رکھنے میں مدد ملتی ہے۔
Dufew ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، وولٹیج ڈراپ کی ضروریات، تنصیب کا ڈھانچہ، وائنڈنگ میٹریل، اور تحفظ کے تقاضوں کی بنیاد پر حسب ضرورت ری ایکٹر حل کی حمایت کرتا ہے۔ ترتیب کو مختلف الیکٹریکل پیرامیٹرز اور کابینہ کی ترتیب کے مطابق ڈھال لیا جا سکتا ہے۔
دستیاب اختیارات میں تانبے یا ایلومینیم کی وائنڈنگز، عمودی یا افقی تنصیب، اور مختلف حفاظتی ڈھانچے جیسے IP00 کھلے ڈیزائن اور IP20 حفاظتی انکلوژرز شامل ہیں۔ یہ لچک ری ایکٹر کو VFD اور صنعتی پاور سسٹم کی وسیع رینج میں ضم کرنے کی اجازت دیتی ہے۔
Dufew ری ایکٹر کے حل بڑے پیمانے پر استعمال ہوتے ہیں:
| درخواست | اہم ضرورت |
|---|---|
| متغیر فریکوئنسی ڈرائیو کے نظام | برقی استحکام اور وشوسنییتا کو بہتر بنائیں |
| صنعتی آٹومیشن کا سامان | بجلی کی مداخلت کو کم کریں۔ |
| پمپ اور پنکھے کے نظام | مسلسل موٹر آپریشن کی حمایت کرتے ہیں |
| کرینیں اور لفٹنگ کا سامان | متحرک بوجھ کے تحت وشوسنییتا کو بہتر بنائیں |
| ایلیویٹرز | ڈرائیو سسٹم کے استحکام کو بہتر بنائیں |
| انجیکشن مولڈنگ مشینیں۔ | موٹر کنٹرول کی کارکردگی کو بہتر بنائیں |
| ٹیکسٹائل مشینری | مستحکم آپریشن کو برقرار رکھیں |
| صنعتی جانچ کا سامان | برقی مستقل مزاجی کو بہتر بنائیں |
ری ایکٹر کی درست ترتیب نظام کی اصل ضروریات پر منحصر ہے۔
| درخواست کی شرط | تجویز کردہ حل |
|---|---|
| ناقص پاور کوالٹی یا ہارمونک مداخلت | ان پٹ سائیڈ ری ایکٹر |
| ایک سے زیادہ VFD ایک پاور سورس کا اشتراک کر رہے ہیں۔ | ان پٹ سائیڈ ری ایکٹر |
| موٹر تحفظ کی ضرورت | آؤٹ پٹ سائیڈ ری ایکٹر |
| لمبی دوری کا موٹر کنکشن | آؤٹ پٹ سائیڈ ری ایکٹر |
| بار بار سرعت اور کمی | آؤٹ پٹ سائیڈ ری ایکٹر |
| VFD سسٹم کی اصلاح کو مکمل کریں۔ | اپنی مرضی کے مطابق ری ایکٹر حل |
Dufew وولٹیج، کرنٹ، انسٹالیشن پوزیشن، اور آپریٹنگ ماحول کے مطابق مناسب وضاحتیں تجویز کرنے کے لیے انجینئرنگ سپورٹ فراہم کرتا ہے۔
صحیح ری ایکٹر کا انتخاب کرنے کے لیے VFD پیرامیٹرز، نظام کے اصل حالات، اور مطلوبہ تحفظ کی سطح پر غور کرنے کی ضرورت ہے۔ ان عوامل کو ری ایکٹر کی برقی اور مکینیکل خصوصیات کے ساتھ ملانے سے ڈرائیو سسٹم میں مستحکم آپریشن اور مناسب انضمام کو یقینی بنانے میں مدد ملتی ہے۔
کلیدی VFD پیرامیٹرز میں ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، موٹر پاور، اور آپریٹنگ فریکوئنسی شامل ہیں۔ یہ قدریں ری ایکٹر کی بنیادی برقی ضروریات کا تعین کرتی ہیں اور ان کا ڈرائیو سسٹم کی وضاحتوں سے مماثل ہونا چاہیے۔
تنصیب کی پوزیشن، بجلی کی فراہمی کی حالت، موٹر کنکشن کی دوری، لوڈ کی خصوصیات، اور آپریٹنگ ماحول کا بھی جائزہ لیا جانا چاہئے۔ مثال کے طور پر، لمبی موٹر کیبلز، بار بار لوڈ کی تبدیلی، یا صنعتی ماحول کا مطالبہ کرنے کے لیے ری ایکٹر کی مختلف ترتیب کی ضرورت پڑ سکتی ہے۔
مطلوبہ تحفظ کی تقریب ایک اور اہم غور ہے۔ ایپلی کیشن پر منحصر ہے، ری ایکٹر کا انتخاب ہارمونک اثر کو کم کرنے، بجلی کے استحکام کو بہتر بنانے، موٹر سائیڈ پروٹیکشن فراہم کرنے، وولٹیج ڈراپ کی مخصوص ضروریات کو پورا کرنے، یا ڈیمانڈنگ بوجھ کے تحت مسلسل آپریشن کی حمایت کرنے کے لیے کیا جا سکتا ہے۔
| پیرامیٹر | تفصیلات |
|---|---|
| پروڈکٹ کی قسم | متغیر فریکوئینسی ڈرائیو ری ایکٹر |
| درخواست | ان پٹ / آؤٹ پٹ سائیڈ VFD ایپلی کیشنز |
| شرح شدہ وولٹیج | 220VAC/380VAC/690VAC/1140VAC |
| ریٹیڈ کرنٹ | 5A - 3800A |
| مرحلہ | سنگل فیز / تھری فیز |
| تعدد | 50Hz / 60Hz / 500Hz تک اپنی مرضی کے مطابق |
| وولٹیج ڈراپ | 0.5% / 1% / 2% / 4% |
| سمیٹنے والا مواد | کاپر/ایلومینیم |
| تنصیب کی قسم | عمودی / افقی |
| کولنگ کا طریقہ | قدرتی ایئر کولنگ |
| اوورلوڈ کی صلاحیت | 60 سیکنڈ کے لیے 1.5 بار ریٹیڈ کرنٹ |
| ڈائی الیکٹرک طاقت | 3000VAC/50Hz/5mA/1Min |
| موصلیت مزاحمت | ≥100MΩ (1000VDC) |
| پروٹیکشن گریڈ | IP00/IP20 |
| موصلیت کی کلاس | کلاس F (155℃) |
| شعلہ ریٹارڈنٹ گریڈ | UL94V-2 |
| شور کی سطح | ≤65dB |
| سروس کی زندگی | ≥15 سال |
| معیارات | IEC289/GB10229/JB9644 |
مثال: CAL-4321-0250-EISA
| کوڈ | تفصیل |
|---|---|
| CAL | AC ری ایکٹر سیریز |
| 4 | وولٹیج کی سطح |
| 3 | تھری فیز |
| 2 | ری ایکٹر کی قسم |
| 1 | وولٹیج ڈراپ |
| 0250 | ریٹیڈ کرنٹ |
| ای آئی | بنیادی ڈھانچہ |
| S/W | تنصیب کا ڈھانچہ |
| A/C | سمیٹنے والا مواد |
Dufew Electric پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے، بشمول ری ایکٹر، ریزسٹر، بریکنگ سسٹم، ٹرانسفارمرز، اور اپنی مرضی کے مطابق برقی حل۔ اس کی مینوفیکچرنگ صلاحیتیں مختلف صنعتی ایپلی کیشنز کے لیے بنیادی پروسیسنگ، وائنڈنگ، موصلیت کا علاج، اور برقی کارکردگی کی تصدیق کا احاطہ کرتی ہیں۔
مینوفیکچرنگ کے عمل میں سلکان اسٹیل کور پروسیسنگ، پریزیشن کوائل وائنڈنگ، ویکیوم امپریگنیشن، ہائی ٹمپریچر کیورنگ، اور برقی کارکردگی کی جانچ شامل ہے۔ یہ عمل مسلسل آپریشن کے دوران مسلسل مصنوعات کی خصوصیات اور قابل اعتماد کارکردگی کو برقرار رکھنے میں مدد کرتے ہیں۔
معیار کے معائنہ میں موصلیت کی مزاحمت، وولٹیج کو برداشت کرنے، درجہ حرارت میں اضافے، اور برقی کارکردگی کی تصدیق کا احاطہ کیا جاتا ہے۔ ہر ٹیسٹ موصلیت کی وشوسنییتا، تھرمل کارکردگی، اور مجموعی برقی معیار کی اضافی تصدیق فراہم کرتا ہے۔
Dufew اپنی مرضی کے مطابق ڈیزائن، OEM اور ODM تعاون، اور کسٹمر ڈرائنگ اور درخواست کی ضروریات پر مبنی مینوفیکچرنگ کی حمایت کرتا ہے۔ تکنیکی دستاویزات اور ایپلیکیشن انجینئرنگ کی خدمات بھی مصنوعات کے انتخاب، نظام کے انضمام، اور پروجیکٹ کی ترقی میں معاونت کے لیے دستیاب ہیں۔
Dufew مصنوعات تسلیم شدہ صنعتی ضروریات کے مطابق تیار کی جاتی ہیں، بشمول:
- ISO 9001 کوالٹی مینجمنٹ سسٹم
- عیسوی تعمیل
- IEC289
- جی بی 10229
- JB9644
Dufew مصنوعات کے طول و عرض، وزن اور نقل و حمل کی ضروریات کے مطابق برآمدی معیاری پیکیجنگ حل فراہم کرتا ہے۔
پیکیجنگ میں شامل ہیں:
- جھٹکے سے بچنے والا تحفظ
- نمی مزاحم پیکیجنگ
- لکڑی کے کیس برآمد کریں۔
- پری شپمنٹ معائنہ کے ریکارڈ
یہ اقدامات محفوظ نقل و حمل اور تنصیب کی قابل اعتماد کارکردگی کو یقینی بناتے ہیں۔
| موازنہ | متغیر فریکوئینسی ڈرائیو ری ایکٹر | روایتی AC ری ایکٹر |
|---|---|---|
| درخواست کا مقصد | ہارمونک اور PWM خصوصیات کے ساتھ VFD سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ | عام موجودہ محدود ایپلی کیشنز |
| تعدد موافقت | 50Hz-500Hz آپریٹنگ حالات کی حمایت کرتا ہے۔ | بنیادی طور پر معیاری تعدد کے لیے ڈیزائن کیا گیا ہے۔ |
| موٹر تحفظ | PWM وولٹیج تناؤ اور کیبل چارج کرنٹ کو کم کرتا ہے۔ | محدود موٹر تحفظ کی صلاحیت |
| تنصیب کی لچک | ان پٹ یا آؤٹ پٹ ایپلی کیشنز کے لیے ترتیب دیا جا سکتا ہے۔ | عام طور پر ایک مقررہ درخواست کے لیے ڈیزائن کیا گیا ہے۔ |
| صنعتی مطابقت | VFD سے چلنے والی مشینری کے لیے موزوں ہے۔ | عام برقی نظام کے لیے موزوں ہے۔ |
ایک ری ایکٹر کی سفارش کی جاتی ہے جب VFD سسٹم ہارمونک مداخلت، وولٹیج کے اتار چڑھاو، بار بار اوور کرنٹ الارم، لمبی موٹر کیبل کا فاصلہ، یا موٹر موصلیت کے تحفظ کی ضروریات کا تجربہ کرتا ہے۔
ان پٹ سائیڈ انسٹالیشن کو بنیادی طور پر پاور کوالٹی میں بہتری اور ہارمونک کمی کے لیے منتخب کیا جاتا ہے۔
آؤٹ پٹ سائیڈ انسٹالیشن کا انتخاب بنیادی طور پر موٹر سائیڈ برقی حالات کو بہتر بنانے اور ڈرائیو کی وشوسنییتا کو بڑھانے کے لیے کیا جاتا ہے۔
انتخاب کا انحصار سسٹم کے حالات، سامان کی ضروریات اور آپریٹنگ ماحول پر ہوتا ہے۔
یہ ہارمونک مداخلت، وولٹیج کے اتار چڑھاؤ، برقی دباؤ، اور صنعتی آپریٹنگ حالات کے مطالبے کی وجہ سے غیر مستحکم آپریشن کو کم کرنے میں مدد کر سکتا ہے۔
جی ہاں Dufew پراجیکٹ کی ضروریات کے مطابق حسب ضرورت وولٹیج، کرنٹ، وولٹیج ڈراپ، وائنڈنگ میٹریل، انسٹالیشن ڈھانچہ اور برقی پیرامیٹرز کو سپورٹ کرتا ہے۔
Dufew Electric پیشہ ورانہ مینوفیکچرنگ کی صلاحیت، انجینئرنگ سپورٹ، اور سخت کوالٹی کنٹرول کے ساتھ صنعتی ڈرائیو سسٹمز کے لیے حسب ضرورت AC ری ایکٹر حل فراہم کرتا ہے۔
بجلی کے معیار میں بہتری سے لے کر موٹر ڈرائیو کی اصلاح تک، Dufew صارفین کو آلات کی بھروسے کو بہتر بنانے، بجلی کے دباؤ کو کم کرنے اور طویل مدتی آپریشن کو مستحکم کرنے میں مدد کرتا ہے۔
اپنی مرضی کے مطابق ری ایکٹر ڈیزائن اور OEM تعاون کے لیے Dufew Electric سے رابطہ کریں۔
