متغیر فریکوئنسی ڈرائیو فلٹر

ایک متغیر فریکوئنسی ڈرائیو فلٹر موٹر سپیڈ ریگولیشن کے دوران پیدا ہونے والی برقی مداخلت کو کنٹرول کرنے کے لیے متغیر فریکوئنسی ڈرائیو کے ارد گرد نصب کیا جاتا ہے۔

ایک عام کنکشن ہے:

پاور سپلائی → ان پٹ فلٹرنگ → VFD → آؤٹ پٹ فلٹرنگ → موٹر

دو حصے ڈرائیو سسٹم کے مختلف حصوں سے خطاب کرتے ہیں۔

ان پٹ فلٹرنگ کنٹرولز نے VFD اور پاور نیٹ ورک کے درمیان برقی مقناطیسی مداخلت کی۔

آؤٹ پٹ فلٹرنگ PWM سوئچنگ کے ذریعے پیدا ہونے والے ہائی فریکوئنسی اجزاء کو کم کرتی ہے اس سے پہلے کہ وہ کیبل کے ذریعے موٹر تک پہنچیں۔

یہ کنفیگریشن ان ایپلی کیشنز کے لیے ہے جہاں پاور سائیڈ EMI اور موٹر سائیڈ ہائی فریکوئنسی اثرات دونوں پر غور کرنے کی ضرورت ہے۔

یہ روایتی ان پٹ EMI فلٹر سے مختلف ہے، جو صرف پاور سپلائی اور ڈرائیو کے درمیان کنکشن کو فلٹر کرتا ہے۔

ان پٹ سائیڈ EMI فلٹرنگ

VFD کے اندر ڈیوائسز کو سوئچ کرنے سے ہائی فریکوئنسی برقی اجزاء پیدا ہوتے ہیں جو بجلی کی فراہمی کے ذریعے سفر کر سکتے ہیں اور اسی ڈسٹری بیوشن سسٹم پر دوسرے آلات کو متاثر کر سکتے ہیں۔ ان پٹ سیکشن کامن موڈ اور ڈیفرینشل موڈ اٹینیویشن کے لیے مقناطیسی اور کیپسیٹیو اجزاء کا استعمال کرتا ہے، جس میں کامن موڈ چوکس، ڈیفرینشل موڈ انڈکٹیو اجزاء، X capacitors، Y capacitors، اور Resistors شامل ہو سکتے ہیں۔

The input section is intended for conducted EMI suppression and does not replace a dedicated harmonic compensation system where specific low-frequency THD requirements apply.

آؤٹ پٹ سائیڈ موٹر فلٹرنگ

ایک VFD تیز رفتار وولٹیج ٹرانزیشن کے ساتھ PWM آؤٹ پٹ ویوفارم تیار کرتا ہے۔ لمبی موٹر کیبلز کے ساتھ، تقسیم شدہ گنجائش اور رکاوٹ موٹر ٹرمینلز پر وولٹیج ویوفارم کو متاثر کر سکتی ہے۔ آؤٹ پٹ سیکشن ہائی فریکوئنسی اجزاء کو کم کرتا ہے اور موٹر سائیڈ ڈی وی/ڈی ٹی، ریفلڈ ویو ایفیکٹس، موٹر وائنڈنگ انسولیشن اسٹریس، اور کچھ ہائی فریکونسی موٹر شور کو کم کرنے میں مدد کر سکتا ہے۔

اصل کارکردگی کا انحصار VFD سوئچنگ کی خصوصیات، کیبل کی لمبائی اور تعمیر، موٹر موصلیت، گراؤنڈنگ، اور منتخب فلٹر کنفیگریشن پر ہے۔

ایک مربوط فلٹر کی ضرورت کب ہے؟

ہر VFD انسٹالیشن کے لیے ان پٹ اور آؤٹ پٹ فلٹرنگ دونوں کی ضرورت نہیں ہوتی ہے۔

مطلوبہ کنفیگریشن اس مسئلے پر منحصر ہے جس پر توجہ دی جارہی ہے۔

مصنوعات کے انتخاب کے دوران یہ فرق اہم ہے۔ فلٹر کو نصب کرنے کے بجائے اصل برقی مسئلہ کے مطابق مخصوص کیا جانا چاہیے کیونکہ VFD موجود ہے۔

انٹیگریٹڈ فلٹر کی تعمیر

Dufew الیکٹرک ان پٹ اور آؤٹ پٹ فلٹرنگ سرکٹس کو ایک اسمبلی میں جوڑتا ہے۔

دونوں حصوں میں بجلی کی فراہمی، VFD، اور موٹر سے کنکشن کے لیے الگ الگ برقی راستے اور ٹرمینل کے علاقے ہیں۔

فلٹرنگ نیٹ ورک میں شامل ہوسکتا ہے:

- کامن موڈ مقناطیسی اجزاء

- تفریق موڈ آگماتی اجزاء

- ایکس کیپسیٹرز

- Y capacitors

- نم کرنے والے مزاحم

- منتخب کنفیگریشن کے لیے درکار دیگر اجزاء

جب ان پٹ اور آؤٹ پٹ فلٹرنگ دونوں کی ضرورت ہوتی ہے تو مربوط تعمیر دو الگ الگ فلٹر ہاؤسنگ انسٹال کرنے کی ضرورت کو کم کرتی ہے۔

اصل اندرونی ترتیب پروڈکٹ کی درجہ بندی اور ترتیب پر منحصر ہے۔

تکنیکی وضاحتیں

* Maximum cable length is application-dependent and should be verified according to the VFD output characteristics, motor, cable type, grounding arrangement, and selected filter model.

ماڈل کی شناخت

ایک عام Dufew فلٹر ماڈل ہے: CAF-4 3 1-0010

مربوط ان پٹ/آؤٹ پٹ کنفیگریشن کے لیے، متعلقہ پروڈکٹ ڈرائنگ اور تصریح کے خلاف قابل اطلاق ماڈل کوڈ کی تصدیق ہونی چاہیے۔

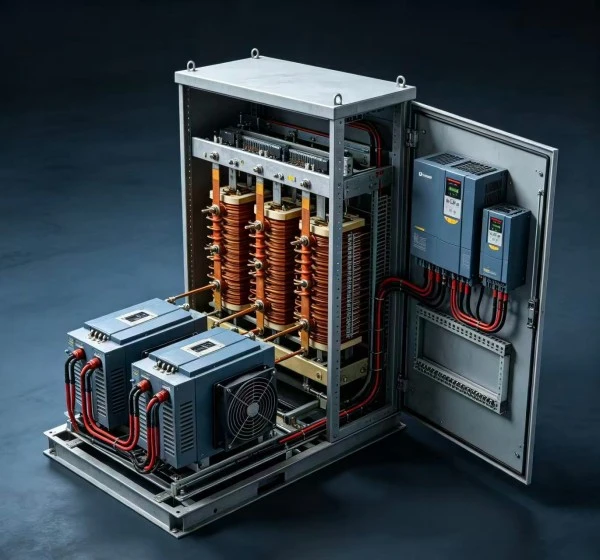

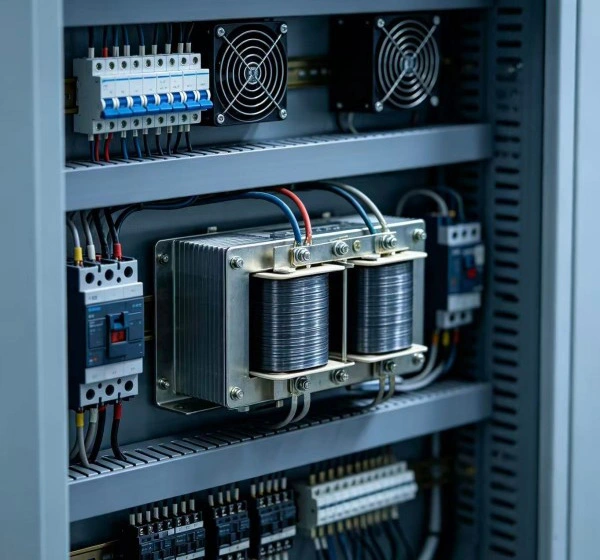

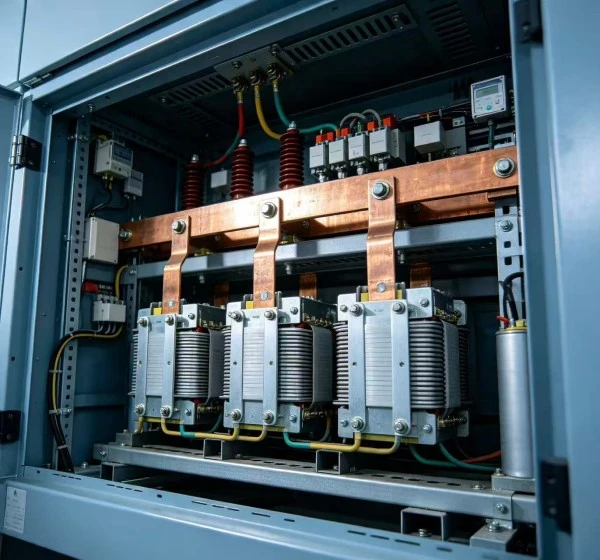

عام ایپلی کیشنز

نوٹ: مطلوبہ فلٹر کنفیگریشن کا انحصار VFD، موٹر، ​​کیبل کی لمبائی، EMC حالات، اور مداخلت کے مخصوص مسئلے پر ہے۔ ہر VFD ایپلیکیشن کو ان پٹ اور آؤٹ پٹ فلٹرنگ دونوں کی ضرورت نہیں ہے۔

انتخاب کے پیرامیٹرز

مصنوعات کے انتخاب کے لیے تجویز کردہ معلومات

ابتدائی تشخیص کے لیے، صارفین فراہم کر سکتے ہیں:

VFD ماڈل + ریٹیڈ وولٹیج + ریٹیڈ کرنٹ + موٹر پاور + موٹر کیبل کی لمبائی + کیبل کی قسم + سوئچنگ فریکوئنسی + مشاہدہ مداخلت

یہ معلومات عام طور پر فلٹر کے انتخاب کے لیے زیادہ کارآمد ہوتی ہے بجائے اس کے کہ صرف موٹر پاور کے ذریعے فلٹر کی وضاحت کی جائے۔

تنصیب کے تقاضے

درست تنصیب ضروری ہے کیونکہ اعلی تعدد مداخلت غیر مناسب وائرنگ کے ذریعے فلٹرنگ سرکٹ کے کچھ حصے کو نظرانداز کر سکتی ہے۔

ان پٹ اور آؤٹ پٹ کنکشنز

پاور سپلائی اور VFD کے درمیان ان پٹ سیکشن کو جوڑیں۔

VFD اور موٹر کے درمیان آؤٹ پٹ سیکشن کو جوڑیں۔

ان پٹ اور آؤٹ پٹ ٹرمینلز کو پروڈکٹ وائرنگ ڈایاگرام کے مطابق منسلک ہونا چاہیے اور ان کا تبادلہ نہیں ہونا چاہیے۔

کیبل علیحدگی

پاور سائیڈ اور موٹر سائیڈ کیبلز کو الگ الگ روٹ کیا جانا چاہیے۔

فلٹر ان پٹ اور آؤٹ پٹ کنڈکٹرز کے درمیان طویل متوازی رن سے گریز کریں، کیونکہ برقی مقناطیسی جوڑے فلٹرنگ کی تاثیر کو کم کر سکتے ہیں۔

گراؤنڈنگ

فلٹر کو قابل اطلاق برقی تنصیب کی ضروریات اور VFD مینوفیکچرر کی EMC ہدایات کے مطابق گراؤنڈ کیا جانا چاہیے۔

اعلی تعدد مداخلت کے لیے، عام طور پر ایک مختصر، کم رکاوٹ گراؤنڈنگ پاتھ کو ترجیح دی جاتی ہے۔

موٹر کیبل شیلڈنگ

جہاں شیلڈ موٹر کیبل استعمال کی جاتی ہے، کیبل شیلڈ کو VFD مینوفیکچرر کی EMC کی ضروریات کے مطابق ختم کر دینا چاہیے۔

پری آپریشن چیک

سسٹم کو متحرک کرنے سے پہلے، تصدیق کریں:

- فلٹر وولٹیج اور موجودہ درجہ بندی

- ٹرمینل کنکشن

- گراؤنڈ کرنا

- ان پٹ/آؤٹ پٹ کیبل روٹنگ

- موٹر کنکشن

- مکینیکل چڑھنا

تنصیب کے بعد، عام VFD اور موٹر آپریشن کی تصدیق کریں اور اصل مداخلت کی حالت کو چیک کریں۔

مینوفیکچرنگ اور کوالٹی کنٹرول

Dufew Electric پاور الیکٹرانکس اجزاء تیار کرتا ہے جس میں ریزسٹر، بریکنگ سسٹم، ری ایکٹر، فلٹرز، ٹرانسفارمرز اور حسب ضرورت برقی اجزاء شامل ہیں۔ متغیر فریکوئنسی ڈرائیو فلٹرز مطلوبہ برقی ترتیب اور اطلاق کے مطابق تیار کیے جاتے ہیں۔

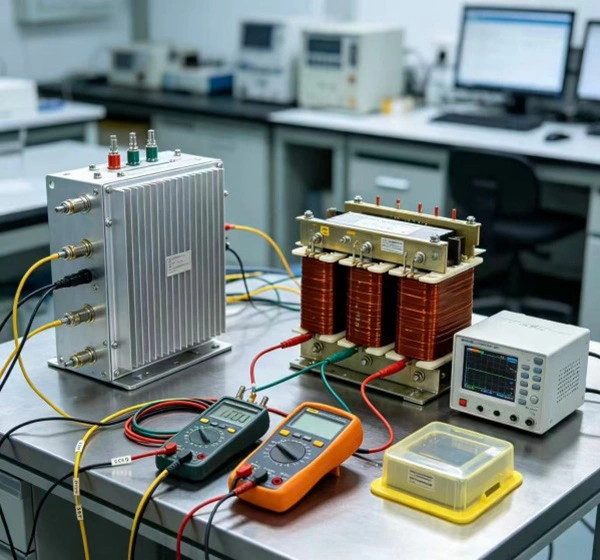

پیداواری عمل میں عام طور پر اجزاء کا معائنہ، مقناطیسی اجزاء کی پروسیسنگ، وائنڈنگ اور موصلیت، فلٹر اسمبلی، برقی جانچ، حتمی معائنہ اور پیکیجنگ شامل ہیں۔ مصنوعات کی ترتیب پر منحصر ہے، معیار کی جانچ میں اجزاء کی تفصیلات، وائنڈنگ، موصلیت، ٹرمینلز، موصلیت کی مزاحمت، ڈائی الیکٹرک طاقت، برقی کارکردگی، اور طول و عرض شامل ہو سکتے ہیں۔

پروڈکٹ کے لیے مخصوص ڈرائنگ، ٹیسٹ ریکارڈ، اور تکنیکی دستاویزات پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔

سرٹیفیکیشن اور کوالٹی اشورینس

Dufew Electric کے پاس ISO اور CE سرٹیفیکیشنز ہیں جو اس کے معیار کے انتظام اور مصنوعات کی تعمیل کے تقاضوں کی حمایت کرتے ہیں۔

قابل اطلاق سرٹیفکیٹ اور تکنیکی دستاویزات کی تصدیق مخصوص مصنوعات کے ماڈل اور منزل مقصود کی مارکیٹ کے مطابق ہونی چاہیے۔

کوالٹی کا معائنہ برقی جانچ اور حتمی معائنہ کے ذریعے اجزاء کی تصدیق اور اسمبلی سے متعلقہ مراحل کا احاطہ کرتا ہے۔

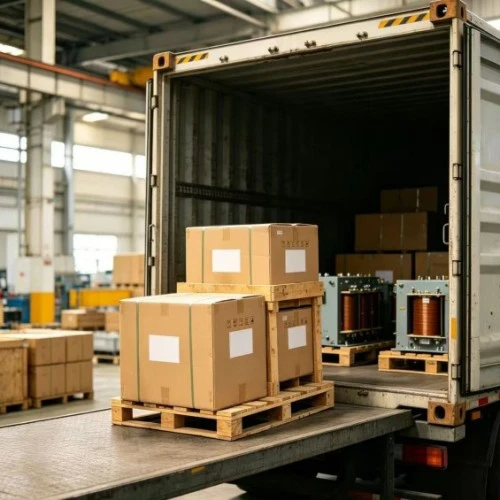

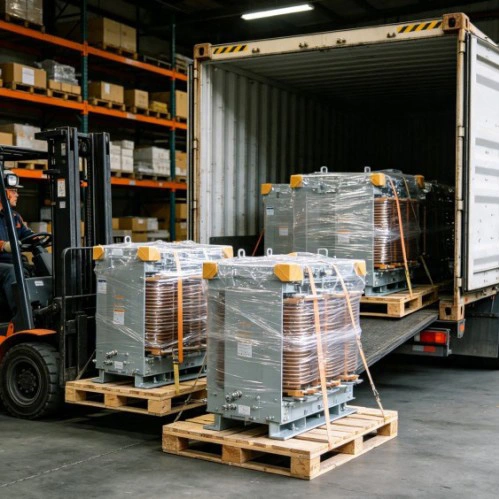

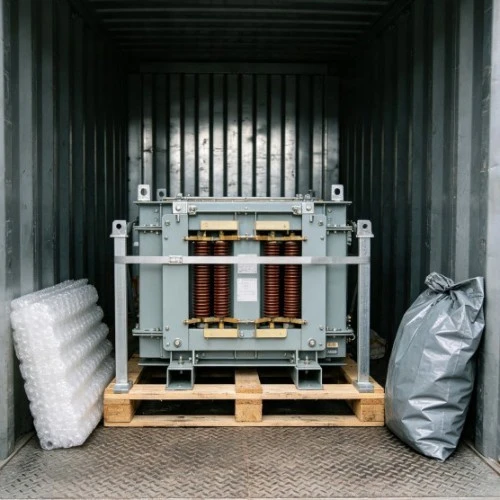

پیکیجنگ اور ترسیل

Dufew Electric OEMs، ڈسٹری بیوٹرز، سسٹم انٹیگریٹرز اور صنعتی صارفین کو فلٹرز اور پاور الیکٹرانکس کے دیگر اجزاء فراہم کرتا ہے۔

پیکیجنگ اور ترسیل کے انتظامات کا انتخاب پروڈکٹ کے طول و عرض، وزن، مقدار، منزل اور کسٹمر کی ضروریات کے مطابق کیا جاتا ہے۔

شپنگ کے دستیاب انتظامات میں شامل ہو سکتے ہیں:

- سمندری مال برداری

- ہوائی مال برداری

- ایکسپریس ترسیل

- گاہک کے لیے نامزد فارورڈر

پیکیجنگ کا انتخاب مصنوعات کی تعمیر اور نقل و حمل کے حالات کے مطابق کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: ان پٹ فلٹر اور آؤٹ پٹ فلٹر میں کیا فرق ہے؟

EMI کو کنٹرول کرنے کے لیے پاور سپلائی اور VFD کے درمیان ایک ان پٹ فلٹر نصب کیا جاتا ہے۔ ایک آؤٹ پٹ فلٹر VFD اور موٹر کے درمیان نصب کیا جاتا ہے تاکہ اعلی تعدد والے اجزاء، dv/dt، اور عکاس لہر کے اثرات کو کنٹرول کیا جا سکے۔

Q2: کیا ہر VFD کو آؤٹ پٹ فلٹر کی ضرورت ہے؟

نہیں، ضرورت موٹر کیبل کی لمبائی، VFD آؤٹ پٹ کی خصوصیات، موٹر موصلیت، EMC حالات، اور درخواست کی ضروریات پر منحصر ہے۔

Q3: کیا اس فلٹر کو سروو ڈرائیوز کے ساتھ استعمال کیا جا سکتا ہے؟

جی ہاں اس کا اندازہ سروو ڈرائیو ایپلی کیشنز کے لیے کیا جا سکتا ہے جہاں ان پٹ سائیڈ EMI یا موٹر سائیڈ ہائی فریکونسی مداخلت کو کنٹرول کرنے کی ضرورت ہے۔ برقی درجہ بندی ڈرائیو سسٹم سے مماثل ہونی چاہیے۔

Q4: کیا آؤٹ پٹ فلٹر موٹر پر dv/dt کو کم کر سکتا ہے؟

جی ہاں آؤٹ پٹ سیکشن ہائی فریکوئنسی سوئچنگ پرزوں کو کم کرنے کے لیے ڈیزائن کیا گیا ہے اور موٹر ٹرمینلز پر dv/dt کو کم کر سکتا ہے۔ اصل نتیجہ VFD، فلٹر کنفیگریشن، کیبل اور موٹر پر منحصر ہے۔

Q5: کیا اسے لمبی موٹر کیبلز کے ساتھ استعمال کیا جا سکتا ہے؟

جی ہاں لمبی موٹر کیبلز عکاس لہر اور ہائی فریکوئنسی وولٹیج کے اثرات کو بڑھا سکتی ہیں، جس سے آؤٹ پٹ فلٹرنگ زیادہ متعلقہ ہو جاتی ہے۔ مخصوص ایپلیکیشن کے لیے قابل اجازت کیبل کی لمبائی کی تصدیق ہونی چاہیے۔

Q6: کیا یہ فلٹر کسی مخصوص ہارمونک فلٹر کی جگہ لے لیتا ہے؟

ضروری نہیں۔ یہ پروڈکٹ بنیادی طور پر VFD سسٹمز کے ارد گرد EMI اور ہائی فریکونسی فلٹرنگ کے لیے ہے۔ اگر ضرورت مخصوص پاور سسٹم ہارمونک آرڈرز یا THD کو کنٹرول کرنے کی ہے، تو ایک مخصوص ہارمونک تخفیف حل کا جائزہ لیا جانا چاہیے۔

Q7: کیا فلٹر کو الیکٹرانک ایڈجسٹمنٹ کی ضرورت ہے؟

عام طور پر کسی الیکٹرانک ایڈجسٹمنٹ کی ضرورت نہیں ہے کیونکہ فلٹر غیر فعال ہے۔ درست ماڈل کا انتخاب، وائرنگ، گراؤنڈنگ اور انسٹالیشن ابھی بھی ضروری ہے۔

Q8: انتخاب کے لیے کونسی معلومات فراہم کی جانی چاہیے؟

VFD ماڈل، سپلائی وولٹیج، ریٹیڈ کرنٹ، موٹر پاور، موٹر کیبل کی لمبائی، کیبل کی قسم، اور مخصوص مداخلت یا موٹر سائڈ ایشو مناسب ترتیب کو منتخب کرنے کے لیے مفید ہیں۔

چین میں متغیر فریکوئینسی ڈرائیو فلٹر بنانے والا

Dufew Electric VFDs، سرو ڈرائیوز، موٹر کنٹرول سسٹمز، اور صنعتی آٹومیشن آلات کے لیے متغیر فریکوئنسی ڈرائیو فلٹرز تیار کرتا ہے۔

مربوط کنفیگریشن ایک اسمبلی کے اندر ان پٹ سائیڈ EMI فلٹرنگ اور آؤٹ پٹ سائیڈ موٹر فلٹرنگ فراہم کرتی ہے۔ انتخاب ڈرائیو کی درجہ بندی، موٹر کی خصوصیات، کیبل کی لمبائی، EMC حالات، اور تنصیب کی ضروریات پر مبنی ہو سکتا ہے۔

مصنوعات کی جانچ کے لیے، VFD ماڈل، موٹر پاور، ریٹیڈ کرنٹ، موٹر کیبل کی لمبائی، کیبل کی قسم، اور سپلائی وولٹیج فراہم کریں۔
