مضمون کا خلاصہ: A بریک ہیلی کاپٹرمتغیر فریکوئنسی ڈرائیوز (VFDs) کے لیے ڈائنامک بریکنگ سسٹمز میں ایک لازمی جزو ہے، جو موٹر ڈیلیریشن اور اوور ہالنگ آپریشن کے دوران دوبارہ تخلیقی توانائی کے انتظام میں مدد کرتا ہے۔ڈوفیو الیکٹرکہم آہنگ 220V، 380V، اور 690V ڈرائیو سسٹمز کے لیے ڈیزائن کردہ CBU سیریز بریکنگ ہیلی کاپٹر فراہم کرتا ہے۔ DC بس وولٹیج کی نگرانی کرکے اور اضافی توانائی کو بیرونی بریک ریزسٹر میں تبدیل کرکے، یہ ڈیوائسز وولٹیج میں اضافے کو کنٹرول کرنے اور بریک لگانے کی قابل اعتماد کارکردگی کو سپورٹ کرنے میں مدد کرتی ہیں۔ یہ گائیڈ وضاحت کرتا ہے کہ بریک لگانے والے ہیلی کاپٹر کیسے کام کرتے ہیں، ان کے اہم تکنیکی پیرامیٹرز، انتخاب کے معیار، صنعتی ایپلی کیشنز، اور تنصیب کے تحفظات۔
بریکنگ ہیلی کاپٹر ایک الیکٹرانک سوئچنگ ڈیوائس ہے جو متغیر فریکوئنسی ڈرائیو کے DC انٹرمیڈیٹ سرکٹ میں اضافی تخلیقی توانائی کو منظم کرنے کے لیے استعمال کیا جاتا ہے۔ یہ ایک بریک ریزسٹر کے ساتھ کام کرتا ہے تاکہ موٹر ڈیلیریشن کے دوران DC بس وولٹیج کو قابل قبول آپریٹنگ لیول سے بڑھنے سے روک سکے۔
عام آپریشن کے دوران، ایک VFD مشینی حرکت پیدا کرنے کے لیے موٹر کو برقی توانائی فراہم کرتا ہے۔ جب موٹر سست ہو جاتی ہے یا اوور ہالنگ بوجھ چلاتی ہے، تو یہ عارضی طور پر جنریٹر کے طور پر کام کر سکتی ہے۔ نتیجے میں برقی توانائی واپس DC بس میں بہتی ہے، اگر توانائی مناسب طریقے سے جذب نہ ہو سکے تو ممکنہ طور پر اوور وولٹیج کی خرابی کا باعث بنتی ہے۔
جب ڈی سی بس وولٹیج پہلے سے طے شدہ حد تک پہنچ جاتا ہے تو بریک لگانے والا ہیلی کاپٹر برقی راستے کو بیرونی بریک ریزسٹر میں تبدیل کر کے اس مسئلے کو حل کرتا ہے۔ ریزسٹر منتقل شدہ برقی توانائی کو حرارت میں تبدیل کرتا ہے۔

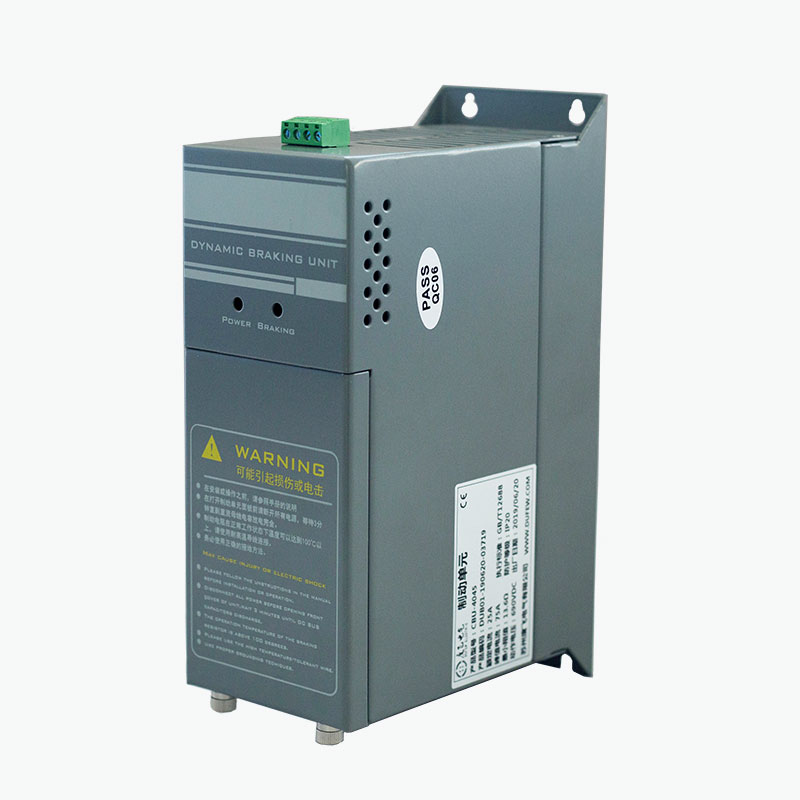

ڈوفیو الیکٹرک کی CBU سیریز کو ہم آہنگ ڈرائیو سسٹمز میں بیرونی متحرک بریکنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اس کی ترتیب کو سسٹم وولٹیج، بریک لگانے کی ضروریات، ریزسٹر کی خصوصیات اور تنصیب کی شرائط کے مطابق منتخب کیا جا سکتا ہے۔
آپریٹنگ اصول ڈی سی بس وولٹیج کی نگرانی اور تیز الیکٹرانک سوئچنگ پر انحصار کرتا ہے۔ CBU سیریز میں، IGBT پر مبنی سوئچنگ سرکٹ خود بخود جواب دیتا ہے جب وولٹیج کنفیگرڈ بریکنگ تھریشولڈ تک پہنچ جاتا ہے۔
یہ عمل بریک لگانے کے دوران ضرورت کے مطابق دہرایا جاتا ہے۔ یہ بنیادی وولٹیج کی نگرانی کے لیے علیحدہ بیرونی کنٹرولر کی ضرورت کے بغیر ڈی سی بس وولٹیج کو کنٹرول کرنے میں مدد کرتا ہے۔
متعلقہ آلات کے بارے میں مزید معلومات کے لیے، Dufew Electric کے بریکنگ یونٹ کے حل اور صنعتی پاور الیکٹرانکس مصنوعات کو دریافت کریں۔
ایک مناسب طریقے سے منتخب کردہ بریکنگ ہیلی کاپٹر متحرک بریکنگ سسٹم کی کارکردگی کو بہتر بنا سکتا ہے، خاص طور پر ایسی ایپلی کیشنز میں جن میں بار بار رکنے، زیادہ جڑنا، یا اوور ہالنگ بوجھ شامل ہیں۔
اصل کارکردگی کا انحصار ڈرائیو، موٹر کی جڑنا، بریک ریزسٹر، دوبارہ پیدا کرنے والی توانائی، بریک کی فریکوئنسی، ڈیوٹی سائیکل، اور انسٹالیشن کے ماحول پر ہے۔ اس لیے ایک ہیلی کاپٹر کو الگ تھلگ جزو کے طور پر نہیں بلکہ مکمل بریکنگ سسٹم کے حصے کے طور پر منتخب کیا جانا چاہیے۔
تکنیکی وضاحتیں اس بات کا تعین کرتی ہیں کہ آیا بریک لگانے والا ہیلی کاپٹر کسی خاص VFD تنصیب کے لیے موزوں ہے۔ درج ذیل جدول میں Dufew Electric کی CBU سیریز کے لیے شائع شدہ حوالہ جات کا خلاصہ کیا گیا ہے۔
| پیرامیٹر | حوالہ تفصیلات | انجینئرنگ پر غور کرنا |
|---|---|---|
| ڈرائیو سسٹم وولٹیج | 220V، 380V، اور 690V AC کلاسز | ہم آہنگ ڈرائیو اور DC بس کنفیگریشن سے مماثل ہونا چاہیے۔ |
| 220V-کلاس بریک وولٹیج | DC 340/360/380/400/420V ±10V | ہم آہنگ کنفیگریشنز کے لیے قابل انتخاب حد۔ |
| 380V-کلاس بریک وولٹیج | DC 630/660/690/730/760V ±10V | منتخب کردہ ڈرائیو اور ہیلی کاپٹر ماڈل سے مماثل ہونا ضروری ہے۔ |
| 690V-کلاس بریک وولٹیج | DC 1140V ±10V | سسٹم کی مطابقت کی تصدیق درکار ہے۔ |
| کنٹرول کا طریقہ | خودکار ڈی سی بس وولٹیج کی نگرانی | دوبارہ تخلیقی آپریشن کے دوران خودکار سوئچنگ کو فعال کرتا ہے۔ |
| متوازی ردعمل | ≤1 ms | ہم آہنگ متوازی کنفیگریشنز کے لیے حوالہ جواب کی تفصیلات۔ |
| پنکھے کے شروع ہونے کا درجہ حرارت | تقریباً 45 ° C | قابل اطلاق آپریٹنگ حالات کے تحت تھرمل مینجمنٹ کی حمایت کرتا ہے۔ |
| زیادہ درجہ حرارت سے تحفظ | تقریباً 85 ° C | تھرمل تحفظ کی حد فراہم کرتا ہے۔ |
| تحفظ کی درجہ بندی | IP20 یا اس سے زیادہ، کنفیگریشن پر منحصر ہے۔ | مخصوص ماڈل کی انکلوژر ریٹنگ کی تصدیق کریں۔ |
| قابل اطلاق معیار | GB/T 12668 | منتخب پروڈکٹ کے لیے قابل اطلاق تقاضوں اور دستاویزات کی تصدیق کریں۔ |
نوٹ: یہ حوالہ جات کی وضاحتیں ہیں، اس بات کی ضمانت نہیں کہ ہر ماڈل ہر درج ترتیب کو سپورٹ کرتا ہے۔ آرڈر کرنے یا انسٹال کرنے سے پہلے پروڈکٹ کے دستاویزات کے ساتھ حتمی ماڈل، بریکنگ وولٹیج، برقی ریٹنگز، اور تحفظ کے افعال کی تصدیق کریں۔
بریک لگانے والے ہیلی کاپٹر کو منتخب کرنے کے لیے اس کی برائے نام درجہ بندی کو موٹر کی طاقت سے ملانے کی ضرورت ہے۔ دوبارہ پیدا کرنے والی توانائی اور تھرمل لوڈنگ کارفرما آلات اور آپریٹنگ سائیکل کے ساتھ کافی حد تک مختلف ہوتی ہے۔
VFD کی ریٹیڈ ان پٹ وولٹیج اور DC بس کی خصوصیات کی شناخت کریں۔ ایک ہم آہنگ ہیلی کاپٹر وولٹیج کلاس کا انتخاب کریں اور تصدیق کریں کہ منتخب کردہ بریک تھریشولڈ ڈرائیو کی اجازت شدہ آپریٹنگ رینج کے مطابق ہے۔
زیادہ جڑتا بوجھ سست ہونے پر اہم تخلیقی توانائی پیدا کر سکتا ہے۔ کم رکنے کا وقت درکار فوری بریک پاور کو بڑھا سکتا ہے۔ ایپلی کیشنز جیسے سینٹری فیوجز، لہرانے والے، اور تیز رفتار مشینری کو خاص توجہ دینے کی ضرورت ہے۔
ریزسٹر کی ریزسٹنس ویلیو، پاور ریٹنگ، پلس انرجی کی گنجائش، اور ڈیوٹی سائیکل VFD اور ہیلی کاپٹر کے ساتھ ہم آہنگ ہونا چاہیے۔ ایک غیر موزوں ریزسٹر ضرورت سے زیادہ کرنٹ، زیادہ گرمی، یا بریک لگانے کی ناکافی کارکردگی کا سبب بن سکتا ہے۔
ایک مشین جو ہر چند سیکنڈ میں رک جاتی ہے اس کی مختلف تھرمل ضروریات ہوتی ہیں جو کبھی کبھار رک جاتی ہیں۔ بار بار بریک لگانے سے ریزسٹر اور سوئچنگ سرکٹ سے پیدا ہونے والی اوسط گرمی میں اضافہ ہو سکتا ہے۔
محیطی درجہ حرارت، انکلوژر وینٹیلیشن، بڑھتے ہوئے کلیئرنس، اور ہوا کا بہاؤ تھرمل کارکردگی کو متاثر کرتا ہے۔ منتخب کردہ سامان کو مینوفیکچرر کی وائرنگ اور وینٹیلیشن کی ضروریات کے مطابق نصب کیا جانا چاہیے۔
درج ذیل چیک لسٹ تکنیکی انکوائری کی تیاری میں مدد کر سکتی ہے:
بریک لگانے والے ہیلی کاپٹر ڈرائیو سسٹم میں کارآمد ہوتے ہیں جہاں ایک موٹر سستی، کم ہونے، یا دیگر تخلیقی آپریٹنگ حالات کے دوران توانائی واپس کرتی ہے۔ عام ایپلی کیشنز میں شامل ہیں:
ہر درخواست کے لیے بیرونی بریک ہیلی کاپٹر کی ضرورت نہیں ہوتی۔ فیصلہ VFD کی بلٹ ان بریکنگ کی صلاحیت، مطلوبہ رکنے کا وقت، لوڈ کی خصوصیات، اور دوبارہ تخلیقی آپریشن کی فریکوئنسی پر منحصر ہے۔
اگرچہ یہ اجزاء مل کر کام کرتے ہیں، وہ مختلف افعال انجام دیتے ہیں۔ تفریق کو سمجھنے سے انجینئرز کو ایک ہم آہنگ متحرک بریکنگ سسٹم منتخب کرنے میں مدد ملتی ہے۔
| جزو | پرائمری فنکشن | سلیکشن فوکس |
|---|---|---|
| بریک لگانے والا ہیلی کاپٹر | ڈی سی بس وولٹیج کے مطابق بریکنگ سرکٹ کو سوئچ کرتا ہے۔ | وولٹیج کلاس، سوئچنگ کی صلاحیت، تحفظ، اور بریک کی ضروریات۔ |
| بریک ریزسٹر | دوبارہ پیدا ہونے والی برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ | مزاحمت، طاقت کی درجہ بندی، نبض توانائی کی صلاحیت، اور ڈیوٹی سائیکل. |
| وی ایف ڈی ڈی سی بس | بریکنگ سرکٹ کو برقی کنکشن فراہم کرتا ہے۔ | وولٹیج کی حدود، ٹرمینل کی مطابقت، اور ڈرائیو کی وضاحتیں۔ |
بریک لگانے والا ہیلی کاپٹر دوبارہ تخلیقی توانائی کو خود سے ضائع نہیں کر سکتا۔ یہ سوئچنگ پاتھ کو کنٹرول کرتا ہے، جبکہ ریزسٹر توانائی کو جذب کرتا ہے۔ دونوں کو ڈرائیو اور مطلوبہ آپریٹنگ حالات کے ساتھ ہم آہنگ ہونا چاہیے۔
وسیع الیکٹریکل حل کی ضرورت والی ایپلی کیشنز کے لیے، Dufew Electric صنعتی ڈرائیو اور پاور کنٹرول سسٹمز کے لیے متعلقہ پاور الیکٹرانکس اجزاء بھی پیش کرتا ہے۔
درست تنصیب محفوظ آپریشن، موثر کولنگ، اور بریک لگانے کی مستقل کارکردگی میں مدد کرتی ہے۔ کمیشن کرنے سے پہلے، قابل برقی عملے کو درج ذیل کی تصدیق کرنی چاہیے:
معمول کی دیکھ بھال کے دوران، ڈھیلے کنکشن، جمع دھول، محدود ہوا کا بہاؤ، زیادہ گرم ہونے کی علامات، اور ریزسٹر کے غیر معمولی نقصان کا معائنہ کریں۔ DC بس کی کسی بھی جانچ یا دیکھ بھال کو مینوفیکچرر کی حفاظتی ہدایات پر عمل کرنا چاہیے۔ ڈرائیو کو اس کے پاور سورس سے الگ کر دینا چاہیے، اور کام شروع ہونے سے پہلے DC بس کی ڈسچارج ہونے کی تصدیق ہونی چاہیے۔
تنصیب اور دیکھ بھال کو قابل اطلاق برقی حفاظتی تقاضوں کے مطابق ہونا چاہیے۔ مشین کے مطلوبہ مکینیکل یا حفاظتی درجہ بندی والے بریکنگ سسٹم کے متبادل کے طور پر بریک ہیلی کاپٹر پر انحصار نہ کریں۔
اس کا بنیادی مقصد سست ہونے یا اوور ہالنگ آپریشن کے دوران VFD کی DC بس میں واپس آنے والی دوبارہ پیدا ہونے والی توانائی کو کنٹرول کرنا ہے۔ یہ ضرورت سے زیادہ DC بس وولٹیج کو روکنے میں مدد کے لیے اضافی توانائی کو ایک مطابقت پذیر بریک ریزسٹر میں تبدیل کرتا ہے۔
نمبر۔ ہیلی کاپٹر کنٹرول کرتا ہے جب بریکنگ سرکٹ چلتا ہے، جبکہ ریزسٹر برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ وہ تکمیلی افعال انجام دیتے ہیں اور صحیح طریقے سے مماثل ہونا ضروری ہے۔
نہیں۔ ایک بیرونی ہیلی کاپٹر کی ضرورت ہو سکتی ہے جب دوبارہ پیدا کرنے والی توانائی، بریک کی فریکوئنسی، یا مطلوبہ کمی اندرونی سرکٹ کی صلاحیت سے زیادہ ہو۔
شائع شدہ مصنوعات کی معلومات ہم آہنگ 220V، 380V، اور 690V ڈرائیو سسٹم کے لیے کنفیگریشنز کی نشاندہی کرتی ہے۔ درست ماڈل اور بریکنگ وولٹیج کی ڈرائیو کی DC بس کی وضاحتوں کے خلاف تصدیق ہونی چاہیے۔
ہم آہنگ اکائیوں کو متوازی طور پر منسلک کیا جا سکتا ہے جب ایک یونٹ مطلوبہ بریک کی گنجائش کو پورا نہیں کر سکتا اور پروڈکٹ ڈیزائن اس انتظام کو سپورٹ کرتا ہے۔ مکمل سسٹم کے لیے وائرنگ، ریزسٹر کنفیگریشن، سوئچنگ کوآرڈینیشن اور تھرمل ضروریات کی تصدیق ہونی چاہیے۔
انتخاب کا انحصار ڈرائیو کی مزاحمتی حدود، بریک لگانے کی طاقت، توانائی فی بریک سائیکل، آپریشن کی فریکوئنسی، اور ڈیوٹی سائیکل پر ہوتا ہے۔ ریزسٹر کو ہیلی کاپٹر کی برقی درجہ بندی اور تنصیب کی شرائط کے ساتھ بھی ہم آہنگ ہونا چاہیے۔
VFD ماڈل، سسٹم وولٹیج، موٹر پاور، لوڈ کی قسم، سست ہونے کا وقت، بریک کی فریکوئنسی، ریزسٹر کی وضاحتیں، ڈیوٹی سائیکل، اور انسٹالیشن کی شرائط فراہم کریں۔ یہ تفصیلات فراہم کنندہ کو مناسب ماڈل اور ترتیب کا اندازہ لگانے میں مدد کرتی ہیں۔
مناسب طریقے سے منتخب کردہ بریکنگ ہیلی کاپٹر دوبارہ تخلیقی توانائی کو منظم کرنے، DC بس وولٹیج میں اضافے کو کنٹرول کرنے اور صنعتی ڈرائیو کے نظام میں قابل اعتماد متحرک بریک لگانے میں مدد کرتا ہے۔ اس کی تاثیر کا انحصار ہیلی کاپٹر کے ملاپ، بریک ریزسٹر، ڈرائیو وولٹیج، لوڈ کی خصوصیات اور ایپلی کیشن سے تھرمل ضروریات پر ہے۔
Dufew الیکٹرک کی CBU سیریز ہم آہنگ 220V، 380V، اور 690V ڈرائیو سسٹمز کے لیے بریکنگ ہیلی کاپٹر کے اختیارات فراہم کرتی ہے، جس میں الیکٹریکل ریٹنگز اور آپریٹنگ حالات کی بنیاد پر ماڈل کا انتخاب کیا جاتا ہے۔ چاہے آپ کے پروجیکٹ میں ایلیویٹرز، کرینیں، کنویئرز، سینٹری فیوجز، یا دیگر صنعتی مشینری شامل ہوں، مناسب بریک لگانے کے حل کے لیے تفصیلات کا محتاط جائزہ ضروری ہے۔
اگر آپ اپنے انڈسٹریل ڈرائیو پراجیکٹ کے لیے قابل بھروسہ بریکنگ ہیلی کاپٹر بنانے والے اور فراہم کنندہ کی تلاش میں ہیں، تو Dufew Electric کے بریکنگ ہیلی کاپٹر پروڈکٹس دریافت کریں اورہم سے رابطہ کریں۔آپ کی ڈرائیو کی تفصیلات، بریک لگانے کی ضروریات اور تنصیب کی تفصیلات کے ساتھ۔ ہماری ٹیم آپ کی درخواست کے لیے مناسب ترتیب کا جائزہ لینے میں آپ کی مدد کر سکتی ہے۔
