ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

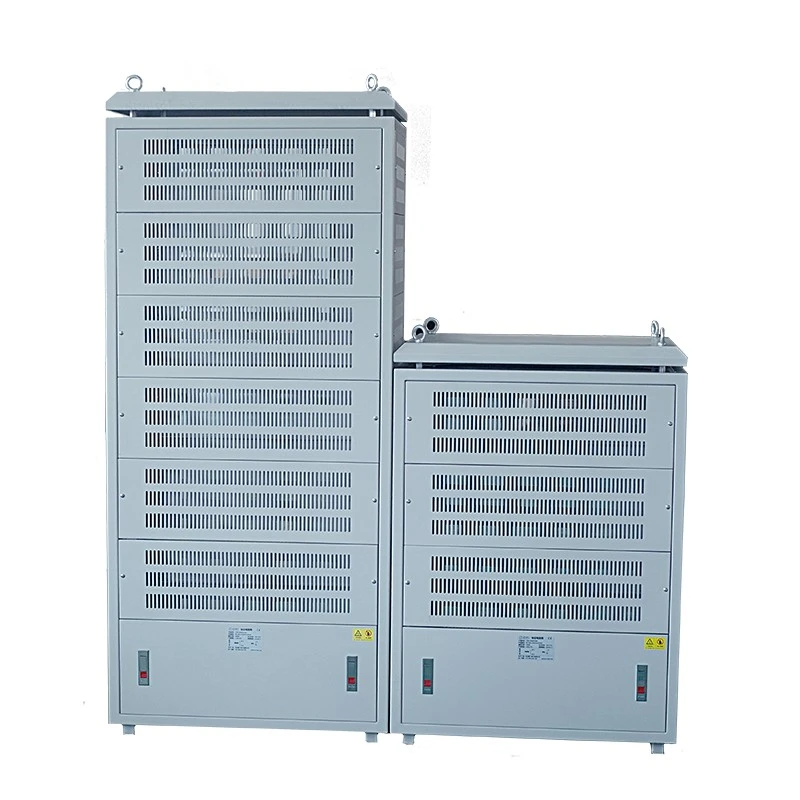

انورٹر بریک ریزسٹر کیبنٹ ایک اہم جزو ہے جو متغیر فریکوئنسی ڈرائیو (VFD) ری جنریٹیو بریک ایپلی کیشنز میں استعمال ہوتا ہے۔
جب فریکوئنسی کنورٹر کے ذریعے کنٹرول کی جانے والی موٹر تیزی سے کم ہوتی ہے، تو موٹر دوبارہ تخلیقی عمل میں داخل ہو سکتی ہے اور انورٹر DC بس میں برقی توانائی واپس کر سکتی ہے۔ یہ دوبارہ پیدا ہونے والی توانائی ڈی سی بس وولٹیج کو بڑھاتی ہے۔
اگر اضافی توانائی کو مؤثر طریقے سے خارج نہیں کیا جاسکتا ہے تو، انورٹر سسٹم کو تجربہ ہوسکتا ہے:
- ڈی سی بس اوور وولٹیج کے الارم
- غیر متوقع انورٹر بند
- بریک کی ناکامی
- سازوسامان کی کارکردگی میں کمی
- پاور ماڈیولز کو ممکنہ نقصان
Dufew الیکٹرک انورٹر بریک ریزسٹر کیبنٹ بریکنگ یونٹ کے ساتھ مل کر دوبارہ پیدا ہونے والی توانائی کو محفوظ طریقے سے استعمال کرنے اور انورٹر کے مستحکم آپریشن کو برقرار رکھنے کے لیے کام کرتا ہے۔
بریک لگانے کے عمل کے دوران:
1. موٹر سستی کے دوران دوبارہ تخلیقی توانائی پیدا کرتی ہے۔
2. بریکنگ یونٹ ڈی سی بس وولٹیج میں اضافہ کا پتہ لگاتا ہے۔
3. بریک ریزسٹر کیبنٹ بریکنگ سرکٹ سے منسلک ہے۔
4. ریزسٹر برقی توانائی کو حرارت کی توانائی میں تبدیل کرتا ہے۔
5. کیبنٹ کولنگ ڈھانچہ پیدا ہونے والی گرمی کو ہٹاتا ہے۔
یہ کنٹرول شدہ توانائی کی کھپت کا عمل بار بار تیز رفتاری، سست روی، اور ہنگامی بریک سائیکل کے دوران مستحکم آپریشن کو برقرار رکھنے میں مدد کرتا ہے۔
عام مقصد کے ریزسٹر کیبینٹ کے برعکس، ایک انورٹر بریک کرنے والے ریزسٹر کیبنٹ کو مکمل ڈرائیو سسٹم کے ساتھ درست ملاپ کی ضرورت ہوتی ہے۔
ریزسٹر کے غلط انتخاب کی وجہ سے ہو سکتا ہے:
- ناکافی بریک ٹارک
- ضرورت سے زیادہ مزاحم درجہ حرارت
- مختصر سروس کی زندگی
- غیر مستحکم انورٹر آپریشن
- بریک لگانے کی کارکردگی میں کمی
Dufew الیکٹرک بریک ریزسٹر کیبنٹ کو ڈیزائن کرنے سے پہلے کام کے اصل حالات کا جائزہ لیتا ہے۔
کلیدی انتخاب کے پیرامیٹرز میں شامل ہیں:
| سلیکشن فیکٹر | ڈیزائن پر اثر |
|---|---|
| انورٹر وولٹیج | موصلیت کی ضروریات اور ریزسٹر کنفیگریشن کا تعین کرتا ہے۔ |
| موٹر پاور | توانائی جذب کرنے کی صلاحیت کا تعین کرتا ہے۔ |
| بریک کی فریکوئنسی | تھرمل ڈیزائن اور ریزسٹر کی صلاحیت کو متاثر کرتا ہے۔ |
| لوڈ جڑتا | دوبارہ پیدا کرنے والی توانائی کی سطح کا تعین کرتا ہے۔ |
| بریک لگانے کا وقت | اوورلوڈ کی صلاحیت کو متاثر کرتا ہے۔ |
| ڈیوٹی سائیکل | مسلسل یا وقفے وقفے سے آپریشن کا تعین کرتا ہے۔ |
| تنصیب کا ماحول | کابینہ کی ساخت اور کولنگ کے طریقہ کار کو متاثر کرتا ہے۔ |
انجینئرنگ پر مبنی انتخاب کے ذریعے، Dufew الیکٹرک ایپلی کیشن کی اصل ضروریات سے مماثل بریک ریزسٹر حل فراہم کرتا ہے۔
بھاری صنعتی آلات میں، موٹریں اکثر بدلتے ہوئے بوجھ کے حالات میں کام کرتی ہیں۔
دوران:
- تیزی سے سست ہونا
- ہنگامی روکنا
- بھاری بوجھ کم کرنا
- بار بار اسٹارٹ اسٹاپ سائیکل
موٹر اہم تخلیقی توانائی پیدا کر سکتی ہے۔
موثر توانائی جذب کرنے والے آلے کے بغیر، یہ توانائی انورٹر ڈی سی بس میں جمع ہوتی ہے اور وولٹیج میں اضافے کا سبب بنتی ہے۔
Dufew الیکٹرک انورٹر بریک ریزسٹر کیبنٹ دوبارہ پیدا ہونے والی برقی توانائی کو حرارت میں تبدیل کرکے ایک کنٹرول شدہ خارج ہونے والا راستہ فراہم کرتا ہے۔
فوائد میں شامل ہیں:
- ڈی سی بس وولٹیج کے اتار چڑھاؤ میں کمی
- بہتر انورٹر تحفظ
- زیادہ مستحکم بریک کی کارکردگی
- غیر متوقع طور پر بند ہونے کا خطرہ کم ہوا۔
Dufew الیکٹرک ماڈیولر کوروگیٹڈ ریزسٹر اسمبلیوں کا استعمال کرتا ہے جو خاص طور پر ڈائنامک بریکنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جو بار بار بریک لگانے کے حالات میں قابل اعتماد توانائی جذب کرنے کی کارکردگی فراہم کرتا ہے۔
نالیدار ریزسٹر عناصر گرمی کی کھپت کی ایک بڑی سطح، اعلی طاقت کی کثافت، مستحکم مزاحمتی کارکردگی، اور بار بار بریک لگانے کے لیے موزوں ہوتے ہیں۔
کابینہ قابل اعتماد کنڈکٹیو ڈھانچے اور تانبے کے بس بار کے ذریعے متعدد ریزسٹر ماڈیولز کو مربوط کرتی ہے۔ ہر ریزسٹر پرت کو آزاد برقی کنکشن، گرمی کی کھپت کے لیے وقف جگہ، مضبوط کنڈکٹیو ڈھانچے، اور درجہ حرارت کی نگرانی کے تحفظ کے ساتھ ڈیزائن کیا گیا ہے۔
ماڈیولر ڈیزائن کئی فوائد فراہم کرتا ہے:
متعدد ریزسٹر ماڈیولز بریک لگانے والی توانائی کو یکساں طور پر تقسیم کرتے ہیں، انفرادی اجزاء پر تھرمل دباؤ کو کم کرتے ہیں اور مسلسل آپریشن کے دوران مستحکم بریک کی کارکردگی کو برقرار رکھتے ہیں۔
ریزسٹر کی صلاحیت کو موٹر پاور، بریک فریکوئنسی، لوڈ کی خصوصیات، اور آپریٹنگ سائیکل کی ضروریات کے مطابق بنایا جا سکتا ہے۔
اگر ایک ریزسٹر ماڈیول کو معائنہ یا متبادل کی ضرورت ہو تو، تکنیکی ماہرین مکمل کابینہ کو تبدیل کیے بغیر، دیکھ بھال کے وقت اور لاگت کو کم کرتے ہوئے متاثرہ حصے کی خدمت کر سکتے ہیں۔
ہیٹ مینجمنٹ بریک ریزسٹر ڈیزائن میں سب سے اہم عوامل میں سے ایک ہے۔ بار بار بریک لگانے کے چکروں کے دوران، درجہ حرارت میں حد سے زیادہ اضافہ مزاحمتی قدر میں تبدیلی، بریک لگانے کی کارکردگی میں کمی، اجزاء کی عمر بڑھنے اور سروس کی زندگی کو مختصر کرنے کا سبب بن سکتا ہے۔
Dufew الیکٹرک اصل آپریٹنگ حالات کے مطابق تھرمل مینجمنٹ سلوشن ڈیزائن کرتا ہے۔ کابینہ میں بہتر ہوا کے بہاؤ کے چینلز، آزاد وینٹیلیشن کی جگہ، سائیڈ ایگزاسٹ کولنگ اسٹرکچر، زبردستی کولنگ پنکھے اور درجہ حرارت سے تحفظ کے آلات شامل ہو سکتے ہیں۔
انورٹر رومز اور کمپیکٹ برقی تنصیبات کے لیے، سائیڈ ایگزاسٹ کولنگ انورٹر آلات کے ارد گرد گرم ہوا کی گردش کو کم کرنے، برقی کمرے کے تھرمل انتظام کو بہتر بنانے، اور کنٹرول کیبینٹ کے قریب گرمی کو جمع ہونے سے روکنے میں مدد کرتی ہے۔
کولنگ حل کو بریک فریکوئنسی، تنصیب کی جگہ، مسلسل آپریشن کی ضروریات، اور ماحولیاتی حالات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
مختلف صنعتی سائٹس کی تنصیب کی مختلف حدود ہیں۔ Dufew الیکٹرک کسٹمر کی ضروریات اور درخواست کی شرائط کے مطابق اپنی مرضی کے مطابق کابینہ کے ڈھانچے کو سپورٹ کرتا ہے۔
فرش کی تنصیب برقی کمروں، صنعتی کنٹرول کے علاقوں، آلات کے کمرے، اور ڈرائیو سسٹم کے کمروں کے لیے موزوں ہے۔
اس کے فوائد میں آسان دیکھ بھال تک رسائی، مستحکم تنصیب کا ڈھانچہ، اور بڑے پاور سسٹم کے لیے موزوں ہونا شامل ہے۔
سائیڈ ماونٹڈ انسٹالیشن محدود تنصیب کی جگہ، مربوط آلات کے نظام، اور کمپیکٹ برقی ترتیب والی ایپلیکیشنز کے لیے موزوں ہے۔
حسب ضرورت کے اختیارات میں کابینہ کے طول و عرض، کیبل کے اندراج کی سمت، بڑھتے ہوئے ڈھانچے، اور کولنگ کنفیگریشن شامل ہیں۔
Dufew بریک ریزسٹر کیبنٹس خاص طور پر فریکوئنسی کنورٹر بریکنگ سسٹمز، ری جنریٹیو انرجی جذب، موٹر ڈیسیلریشن کنٹرول، اور ڈائنامک بریکنگ ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔
یہ سسٹم 20KW سے 500KW تک پاور رینجز اور ≤3000V تک کام کرنے والے وولٹیج کو سپورٹ کرتا ہے، جو اسے درمیانے اور ہائی پاور انورٹر ایپلی کیشنز کے لیے موزوں بناتا ہے۔
کابینہ نے کرنٹ لے جانے کی صلاحیت کو بہتر بنانے، کنکشن کے نقصانات کو کم کرنے، اور زیادہ بوجھ کے مستحکم آپریشن کو برقرار رکھنے کے لیے مضبوط تانبے کے بس بار، سٹینلیس سٹیل کے کنڈکٹیو ڈھانچے، اور اندرونی وائرنگ کے بہتر ڈیزائن کو اپنایا ہے۔
کابینہ طویل مدتی آپریشن کے دوران حفاظت اور وشوسنییتا کو بہتر بنانے کے لیے درجہ حرارت کے تحفظ کے سوئچز، کولنگ پنکھے، حفاظتی ٹرمینلز اور اپنی مرضی کے مطابق انکلوژر ڈھانچے کو مربوط کر سکتی ہے۔
ڈوفیو الیکٹرک انورٹر بریک ریزسٹر کیبنٹ بڑے پیمانے پر صنعتی نظاموں میں استعمال ہوتی ہے جس کے لیے قابل اعتماد دوبارہ تخلیقی توانائی کے کنٹرول کی ضرورت ہوتی ہے۔
| درخواست | سامان | اہم ضرورت |
|---|---|---|
| پورٹ کا سامان | کرینیں، لفٹنگ سسٹم | بار بار بریک لگانا اور بھاری بوجھ توانائی جذب کرنا |
| کان کنی کے نظام | مائن لہرانے، اٹھانے کا سامان | اعلی جڑتا لوڈ کنٹرول اور مسلسل آپریشن |
| لفٹ سسٹمز | صنعتی ایلیویٹرز، لفٹنگ پلیٹ فارم | بار بار ایکسلریشن اور بریکنگ سائیکل |
| سٹیل کی صنعت | رولنگ ملز، ہیوی ڈرائیوز | اعلی تعدد دوبارہ پیدا کرنے والی بریک |
| صنعتی مشینری | بڑے موٹر سسٹم | مستحکم انورٹر آپریشن |
| ٹیسٹ سسٹمز | موٹر ٹیسٹنگ پلیٹ فارم | کنٹرول مزاحمت لوڈ جذب |
| پیرامیٹر | تفصیلات |
|---|---|
| پروڈکٹ کی قسم | انورٹر بریک ریزسٹر کابینہ |
| درخواست | VFD ری جنریٹو بریکنگ سسٹم |
| مزاحمتی عنصر | نالیدار ریزسٹر |
| پاور رینج | 20KW-500KW |
| ورکنگ وولٹیج | ≤3000V |
| مزاحمت کی حد | 0.01Ω-1KΩ |
| مزاحمت کی درستگی | ±3% / ±5% / ±10% |
| پروٹیکشن گریڈ | IP20/IP23 |
| درجہ حرارت کا گتانک | ≤300 پی پی ایم/℃ |
| شعلہ ریٹارڈنٹ گریڈ | UL94V-2 |
| حوالہ معیار | جی بی 5792 |
مثال: CRC 100KW 2.7R J
| کوڈ | تفصیل |
|---|---|
| سی آر سی | بریک ریزسٹر کابینہ |
| 100KW | ریٹیڈ پاور |
| 2.7R | ریٹیڈ مزاحمت |
| J | مزاحمت کی درستگی (K=±10%, J=±5%, H=±3%) |
شپمنٹ سے پہلے، Dufew الیکٹرک مصنوعات کی وشوسنییتا کی تصدیق کے لیے الیکٹریکل اور مکینیکل ٹیسٹنگ کرتا ہے۔
| ٹیسٹ آئٹم | ٹیسٹ کی حالت | کارکردگی |
|---|---|---|
| ڈائی الیکٹرک طاقت | 2500VAC/50Hz/60S | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 10 بار ریٹیڈ پاور 5S | کوئی نظر آنے والا نقصان نہیں۔ |
| طویل مدتی بوجھ کی زندگی | سائیکل آپریشن | >9000h |
| نم ہیٹ ٹیسٹ | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| درجہ حرارت سائیکل | -55℃،55℃،155℃ سائیکل | △R≤±(2%R+0.05Ω) |
| گرمی کی مزاحمت | 350℃/2h | کوئی واضح نقصان نہیں۔ |
ہر VFD بریکنگ ایپلیکیشن میں مختلف آپریٹنگ حالات اور کارکردگی کے تقاضے ہوتے ہیں۔ Dufew Electric نظام کے مخصوص پیرامیٹرز، تنصیب کے حالات، اور آپریٹنگ ماحول کی بنیاد پر انجینئرنگ کی تشخیص اور حسب ضرورت حل فراہم کرتا ہے۔
بریک ریزسٹر کنفیگریشن کلیدی ڈرائیو سسٹم کے پیرامیٹرز کے مطابق ڈیزائن کی گئی ہے، بشمول انورٹر وولٹیج، موٹر پاور، بریک فریکوئنسی، بریکنگ ٹائم، اور ڈیوٹی سائیکل۔
کیبنٹ کے مناسب ڈیزائن اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے تنصیب کی ضروریات پر غور کیا جاتا ہے، بشمول کابینہ کے طول و عرض، کولنگ کی ضروریات، اندرونی یا بیرونی ماحول، اور کیبل کنکشن کی ضروریات۔
مختلف آپریٹنگ حالات میں بریک لگانے کے مختلف حل کی ضرورت ہوتی ہے، جیسے مسلسل بریک لگانا، ہنگامی طور پر رکنا، اور بار بار تیز رفتاری یا سستی کی ایپلی کیشنز۔
ان پیرامیٹرز کی بنیاد پر، Dufew الیکٹرک ایپلی کیشن کی مختلف ضروریات کو پورا کرنے کے لیے مناسب بریک ریزسٹر کنفیگریشنز اور کابینہ کے ڈھانچے کو ڈیزائن کرتا ہے۔
Dufew Electric مکمل بریک ریزسٹر حل فراہم کرنے کے لیے ریزسٹر ایلیمنٹ مینوفیکچرنگ، کیبنٹ اسمبلی، تھرمل ڈیزائن، الیکٹریکل ٹیسٹنگ اور انجینئرنگ سپورٹ کو مربوط کرتا ہے۔
یہ مربوط مینوفیکچرنگ صلاحیت اجزاء کی پیداوار سے لے کر حتمی ترسیل تک مسلسل مصنوعات کے معیار کو یقینی بنانے میں مدد کرتی ہے۔
ریزسٹر اسمبلی کے عمل میں نالیدار ریزسٹر عنصر کی پیداوار، مزاحمت کی تصدیق، اور مستحکم کارکردگی کو یقینی بنانے کے لیے الیکٹریکل کنکشن اسمبلی شامل ہے۔
کابینہ کے انضمام میں ریزسٹر لیئر کی تنصیب، تانبے کی بس بار اسمبلی، تحفظ کے اجزاء کی تنصیب، اور قابل اعتماد آپریشن کے لیے کولنگ سسٹم کا انضمام شامل ہے۔
ہر بریک ریزسٹر کیبنٹ کو ڈلیوری سے پہلے مزاحمت کی درستگی، موصلیت کی کارکردگی، برقی کنکشن کی وشوسنییتا، اور مکینیکل اسمبلی کے معیار کے لیے معائنہ کیا جاتا ہے۔
Dufew الیکٹرک مصنوعات کی مسلسل کارکردگی اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے کوالٹی کے انتظامی طریقہ کار کی پیروی کرتا ہے۔
معیار کے دستاویزات میں شامل ہیں:
- ISO9001 کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن
- عیسوی سرٹیفیکیشن
- مصنوعات کی جانچ کی رپورٹس
- فیکٹری انسپکشن ریکارڈز
تکنیکی دستاویزات اور معائنہ کی رپورٹیں مخصوص پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہیں۔
Dufew Electric صنعتی برقی آلات کے لیے پیشہ ورانہ نقل و حمل کی تیاری فراہم کرتا ہے، اس بات کو یقینی بناتا ہے کہ ہر بریک ریزسٹر کیبنٹ شپمنٹ کے دوران مناسب طریقے سے محفوظ ہو اور ترسیل کے بعد انسٹالیشن کے لیے تیار ہو۔
پیکیجنگ کے عمل میں نقل و حمل کی حفاظت کو بہتر بنانے کے لیے برآمدی معیاری لکڑی کی پیکیجنگ، نمی سے تحفظ، اندرونی فکسنگ ڈھانچے اور مصنوعات کی شناخت کے لیبل شامل ہیں۔
شپمنٹ سے پہلے، انجینئرز اہم تفصیلات کی تصدیق کرتے ہیں جیسے کیبنٹ کے طول و عرض، مصنوعات کا وزن، لفٹنگ کی ضروریات، اور انسٹالیشن کی معلومات تاکہ کسٹمر سائٹ پر ہموار تنصیب اور کمیشننگ کو یقینی بنایا جا سکے۔
موٹر کی کمی کے دوران، دوبارہ پیدا کرنے والی توانائی انورٹر ڈی سی بس وولٹیج کو بڑھاتی ہے۔ بریک ریزسٹر کیبنٹ اس اضافی توانائی کو جذب اور حرارت میں تبدیل کرتی ہے، جس سے انورٹر اوور وولٹیج کی خرابیوں کو روکنے اور سسٹم کے مستحکم آپریشن کو برقرار رکھنے میں مدد ملتی ہے۔
انتخاب کا انحصار متعدد عوامل پر ہوتا ہے، بشمول انورٹر وولٹیج، موٹر پاور، بریک کی فریکوئنسی، لوڈ کی جڑت، بریک لگانے کا وقت، مزاحمتی قدر، اور ڈیوٹی سائیکل۔ یہ پیرامیٹرز مناسب ریزسٹر کنفیگریشن اور تھرمل ڈیزائن کا تعین کرتے ہیں۔
جی ہاں Dufew الیکٹرک بریک ریزسٹر کیبنٹ کو مخصوص انورٹر برانڈز کے بجائے برقی پیرامیٹرز اور ایپلیکیشن کی ضروریات کے مطابق ڈیزائن کرتا ہے، جس سے مختلف VFD سسٹمز کے ساتھ مطابقت پیدا ہوتی ہے۔
جی ہاں ماڈیولر کوروگیٹڈ ریزسٹر سٹرکچر اور آپٹمائزڈ تھرمل مینجمنٹ ڈیزائن بار بار ایکسلریشن اور بریکنگ سائیکلوں کے لیے تیار کیے گئے ہیں، جو انہیں صنعتی ایپلی کیشنز کے لیے موزوں بناتے ہیں۔
جی ہاں Dufew Electric نظام کی مختلف ضروریات کے مطابق حسب ضرورت حل فراہم کرتا ہے، بشمول پاور ریٹنگ، مزاحمتی قدر، وولٹیج کی سطح، کابینہ کے طول و عرض، کولنگ ڈیزائن، اور تنصیب کا ڈھانچہ۔
مناسب حل فراہم کرنے کے لیے، صارفین کو درخواست کی تفصیلات فراہم کرنی چاہیے جیسے کہ انورٹر وولٹیج، موٹر پاور، بریکنگ فریکوئنسی، ڈیوٹی سائیکل، تنصیب کا ماحول، اور مطلوبہ مزاحمتی قدر۔
جی ہاں Dufew Electric مختلف صنعتی منصوبوں کو سپورٹ کرنے کے لیے انجینئرنگ کی تشخیص، تکنیکی دستاویزات، ٹیسٹنگ رپورٹس، اور اپنی مرضی کے مطابق بریک ریزسٹر کے حل فراہم کرتا ہے۔
مختلف VFD سسٹمز کو مختلف بریک ریزسٹر کنفیگریشنز کی ضرورت ہوتی ہے۔ Dufew Electric inverter پیرامیٹرز، موٹر کی خصوصیات، بریک لگانے کی ضروریات، تنصیب کی شرائط، اور تھرمل مینجمنٹ کی ضروریات پر مبنی اپنی مرضی کے مطابق انورٹر بریک ریزسٹر کابینہ کے حل فراہم کرتا ہے۔
پروفیشنل ریزسٹر مینوفیکچرنگ کی صلاحیت، انجینئرنگ سپورٹ، اور مکمل جانچ کے طریقہ کار کے ساتھ، Dufew Electric صنعتی صارفین کو مستحکم کارکردگی کے ساتھ قابل اعتماد ری جنریٹو بریکنگ سسٹم تیار کرنے میں مدد کرتا ہے۔
ایک مناسب بریک ریزسٹر کیبنٹ سلوشن حاصل کرنے کے لیے اپنے انورٹر اور درخواست کی ضروریات کے ساتھ Dufew Electric سے رابطہ کریں۔
