نان انڈکٹیو ایلومینیم پوش ریزسٹر

DUFEW Non-Inductive Aluminium Clad Resistor خاص طور پر تیز رفتار سوئچنگ سرکٹس، پلس پاور سسٹم، انورٹر ایپلی کیشنز، اور درست الیکٹرانک آلات کے لیے ڈیزائن کیا گیا ہے جہاں روایتی وائر واؤنڈ ریزسٹرز پرجیوی انڈکٹینس اثرات کا شکار ہو سکتے ہیں۔

معیاری پاور ریزسٹرس کے برعکس جو تیز رفتار تبدیلیوں کے دوران اضافی انڈکٹو ری ایکٹنس پیدا کرتے ہیں، DUFE مقناطیسی فیلڈ کے کپلنگ کو کم سے کم کرنے اور انتہائی کم انڈکٹینس کارکردگی کو حاصل کرنے کے لیے ایک جدید Ayrton-Perry Bifilar وائنڈنگ ڈھانچہ اپناتا ہے۔

موجودہ رسپانس کو بہتر بنا کر اور سوئچنگ کی مداخلت کو کم کرکے، یہ ریزسٹر پاور کے حساس اجزاء کی حفاظت کرنے، ویوفارم کے استحکام کو بہتر بنانے، اور اعلی تعدد والے الیکٹرانک سسٹم کی وشوسنییتا کو بڑھانے میں مدد کرتا ہے۔

0.01Ω سے 120kΩ مزاحمتی اقدار کے ساتھ 50W سے 6KW تک دستیاب، DUFEW پاور الیکٹرانکس مینوفیکچررز، انورٹر سپلائرز، آٹومیشن کمپنیوں، اور صنعتی آلات بنانے والوں کے لیے حسب ضرورت کم انڈکٹینس ریزسٹر حل فراہم کرتا ہے۔

تیز رفتار الیکٹریکل رسپانس کے لیے ڈیزائن کیا گیا ہے۔

جدید پاور الیکٹرانکس میں، سوئچنگ فریکوئنسی بڑھتی رہتی ہے جبکہ اجزاء برقی شور اور وولٹیج کے اتار چڑھاو کے لیے زیادہ حساس ہو جاتے ہیں۔

ایک روایتی ریزسٹر تیزی سے کرنٹ ٹرانزیشن کے دوران ناپسندیدہ انڈکٹنس متعارف کروا سکتا ہے، جس کی وجہ سے:

- وولٹیج اوور شوٹ

- موجودہ لہراتی مسخ

- EMI مداخلت

- سیمی کنڈکٹر تناؤ

- کنٹرول سسٹم میں عدم استحکام

DUFEW Non-Inductive Aluminium Clad Resistor کو تیزی سے بدلتے ہوئے موجودہ حالات میں مستحکم برقی کارکردگی کو برقرار رکھنے کے لیے تیار کیا گیا ہے۔

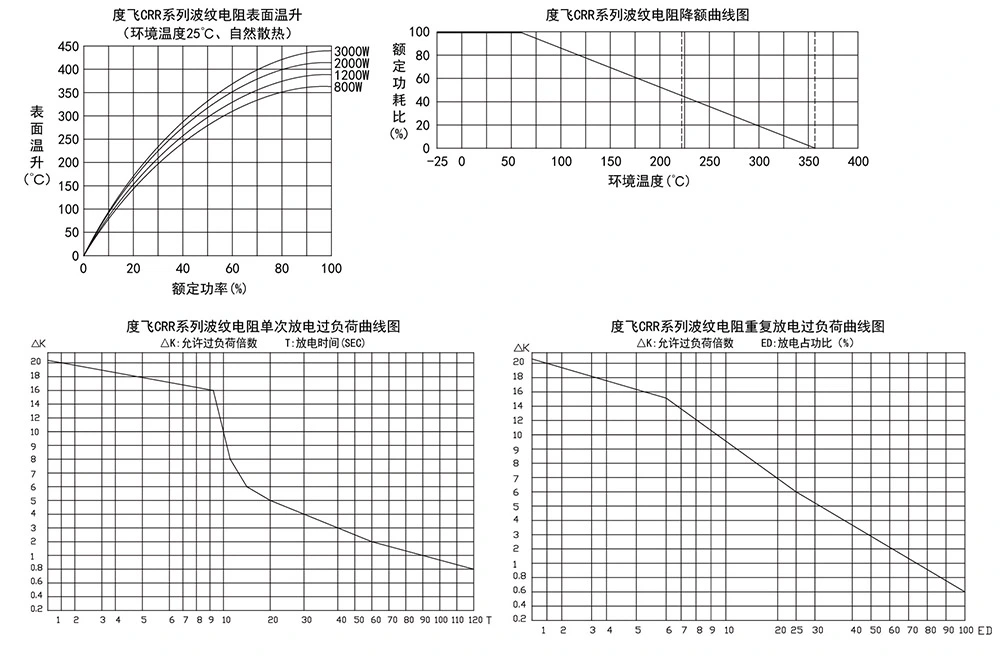

پاور ڈیریٹنگ وکر

بنیادی فوائد

اعلی درجے کی کم انڈکٹنس ٹیکنالوجی

ایرٹن پیری بائفلر وائنڈنگ اصول

اندرونی وائنڈنگ ڈھانچہ وہ کلیدی عنصر ہے جو کم انڈکٹینس ریزسٹرس کو روایتی وائر واؤنڈ ڈیزائن سے ممتاز کرتا ہے۔ DUFEW Ayrton-Perry bifilar وائنڈنگ اصول کو اپناتا ہے، دو مزاحمتی تاروں کا استعمال کرتے ہوئے مخالف سمتوں میں گھاو کو کرنٹ کے بہاؤ کے دوران پیدا ہونے والے مقناطیسی شعبوں کو کم کرتا ہے۔

دو وائنڈنگز کے مقناطیسی شعبوں کو جزوی طور پر ایک دوسرے کو منسوخ کرنے کی اجازت دے کر، یہ ڈھانچہ خالص مقناطیسی بہاؤ کو نمایاں طور پر کم کرتا ہے اور پرجیوی انڈکٹنس کو کم کرتا ہے، تیز رفتار برقی ردعمل اور تیز رفتار سوئچنگ ایپلی کیشنز میں بہتر کارکردگی کو قابل بناتا ہے۔

پلس اور سوئچنگ ایپلی کیشنز کے لیے آپٹمائزڈ

ہائی فریکوئنسی سوئچنگ سسٹم اکثر تیز رفتار تبدیلیوں کا تجربہ کرتے ہیں، جہاں پرجیوی انڈکٹنس ناپسندیدہ وولٹیج اسپائکس پیدا کر سکتا ہے اور سرکٹ کے استحکام کو متاثر کر سکتا ہے۔ DUFE کم انڈکٹنس ریزسٹرس کو عارضی توانائی کو مؤثر طریقے سے ہینڈل کرنے، سوئچنگ چوٹیوں کو دبانے، ویوفارم کے استحکام کو بہتر بنانے اور حساس سیمی کنڈکٹر اجزاء پر دباؤ کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔

وہ خاص طور پر موزوں ہیں:

- IGBT انورٹر سرکٹس

- MOSFET سوئچنگ سسٹم

- PWM پاور کنورٹرز

- اعلی تعدد الیکٹرانک بوجھ

درخواست پر مبنی کارکردگی

1. انورٹر اور موٹر ڈرائیو پروٹیکشن

دوبارہ تخلیقی یا متحرک بریکنگ آپریشن کے دوران، نظام کے استحکام کو برقرار رکھنے کے لیے اضافی توانائی کو تیزی سے خارج کیا جانا چاہیے۔ کم انڈکٹنس ڈھانچہ بریک کے ردعمل کو بہتر بناتا ہے، سوئچنگ کی مداخلت کو کم کرتا ہے، اور انورٹر پاور ماڈیولز کو عارضی برقی دباؤ سے بچانے میں مدد کرتا ہے۔

2. سوئچنگ پاور سپلائی اسٹیبلائزیشن

ہائی فریکوئنسی پاور سپلائی سسٹمز میں، پرجیوی انڈکٹنس سوئچنگ ویوفارمز اور مجموعی کارکردگی کو متاثر کر سکتا ہے۔ DUFE کم انڈکٹینس ریزسٹرس ایپلی کیشنز کے لیے تیز ردعمل کی خصوصیات فراہم کرتے ہیں جیسے کہ سنبر سرکٹس، کرنٹ محدود کرنے والے سرکٹس، اور نبض جذب کرنے والے سرکٹس۔

3. صحت سے متعلق پیمائش اور جانچ

الیکٹرانک ٹیسٹنگ سسٹمز کے لیے، مزاحمتی اجزاء کی ردعمل کی خصوصیات پیمائش کی درستگی کو براہ راست متاثر کرتی ہیں۔ آپٹمائزڈ کم انڈکٹینس ڈیزائن زیادہ درست نبض کے ردعمل کو حاصل کرنے، سگنل کی مسخ کو کم کرنے، اور ٹیسٹ کی تکرار کو بہتر بنانے میں مدد کرتا ہے۔

اندرونی تعمیراتی ڈیزائن

تکنیکی وضاحتیں

کارکردگی کا موازنہ

تجویز کردہ درخواستیں۔

اپنی مرضی کے مطابق مینوفیکچرنگ کی صلاحیت

DUFEW درخواست کی ضروریات کے مطابق حسب ضرورت غیر انڈکٹیو ریزسٹر ڈیولپمنٹ کی حمایت کرتا ہے۔

دستیاب حسب ضرورت:

اکثر پوچھے گئے سوالات

Q1: اعلی تعدد والے سرکٹس میں نان انڈکٹیو ریزسٹرس کی ضرورت کیوں ہے؟

کیونکہ تیز رفتار تبدیلیاں روایتی ریزسٹرس میں پرجیوی انڈکٹنس پیدا کر سکتی ہیں، جس سے وولٹیج میں اضافہ اور برقی شور پیدا ہوتا ہے۔ نان انڈکٹیو ریزسٹرس ان اثرات کو کم کرتے ہیں اور سرکٹ کے استحکام کو بہتر بناتے ہیں۔

Q2: کیا DUFE نان انڈکٹیو ریزسٹرس کو معیاری ایلومینیم پہنے ریزسٹرس سے مختلف بناتا ہے؟

بنیادی فرق اندرونی سمیٹنے والی ٹیکنالوجی ہے۔ ڈی یو ایف ای مقناطیسی میدان کے تعامل کو کم کرنے کے لیے ایرٹن پیری بائفلر وائنڈنگ کا استعمال کرتا ہے، جبکہ معیاری ریزسٹرس عام طور پر روایتی واحد سمت وائنڈنگ کا استعمال کرتے ہیں۔

Q3: کیا غیر انڈکٹیو ریزسٹرس انورٹر ایپلی کیشنز کے لیے موزوں ہیں؟

جی ہاں وہ عام طور پر انورٹر بریکنگ سرکٹس، پلس جذب کرنے والے سرکٹس، اور پاور الیکٹرانک سسٹمز میں استعمال ہوتے ہیں جن کے لیے تیز ردعمل کی ضرورت ہوتی ہے۔

Q4: کیا DUFE کم انڈکٹنس ریزسٹرس کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں DUFEW مزاحمتی قدر، پاور ریٹنگ، مکینیکل ڈائمینشنز، ٹرمینلز، اور کم انڈکٹنس کی ضروریات کے لیے OEM حسب ضرورت فراہم کرتا ہے۔
