ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

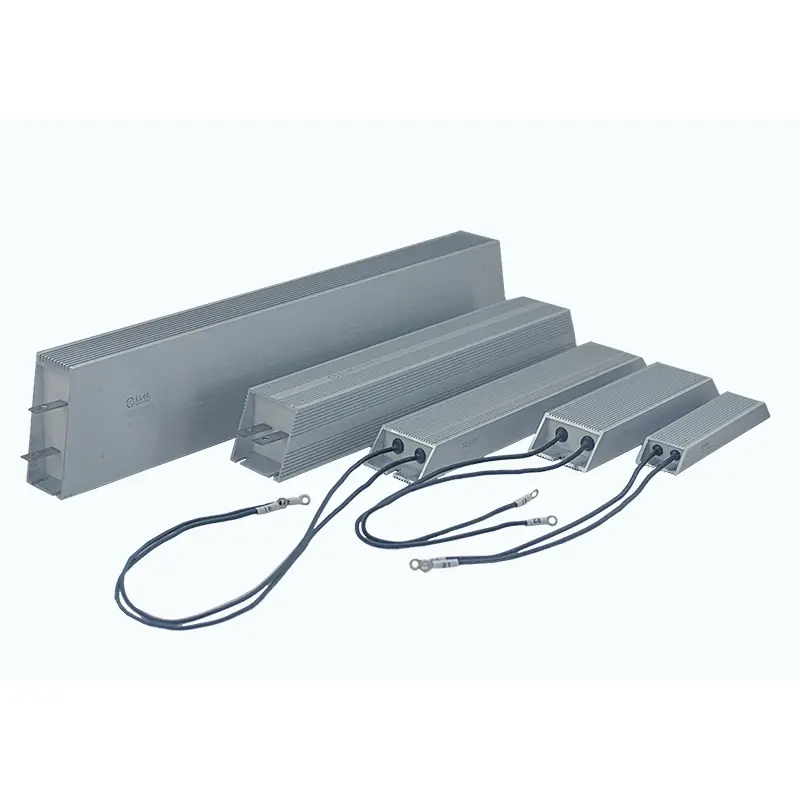

صنعتی پاور سسٹم اکثر بھاری بوجھ، بار بار بریک لگانے، کمپن اور بلند درجہ حرارت کے تحت کام کرتے ہیں۔ ان مشکل ماحول میں قابل اعتماد آپریشن کو یقینی بنانے کے لیے، DUFEW Trapezoidal Aluminium Clad Resistor ایک ناہموار ایلومینیم انکلوژر کو ایک بہترین اندرونی تھرمل ڈھانچہ کے ساتھ جوڑتا ہے جو کہ ریزسٹر عنصر کو دھول، نمی، کمپن اور مکینیکل اثرات سے محفوظ رکھتے ہوئے مؤثر طریقے سے حرارت کو منتقل کرتا ہے۔
مزاحمتی عنصر کو صحت سے متعلق زخم نکل کرومیم (Ni-Cr) یا Constantan الائے تار کا استعمال کرتے ہوئے تیار کیا جاتا ہے جو ایک اعلی درجہ حرارت کی موصلی کور پر نصب ہوتا ہے۔ ابرک کی چادروں کے ساتھ برقی موصلیت کے بعد، اعلی طہارت کوارٹج ریت اور اعلی درجہ حرارت کی رال کے خصوصی طور پر تیار کردہ مرکب کا استعمال کرتے ہوئے اسمبلی کو ٹراپیزائڈل ایلومینیم ہاؤسنگ کے اندر مکمل طور پر سمیٹ دیا جاتا ہے۔ یہ ڈھانچہ ایک موثر تھرمل ترسیل کا راستہ بناتا ہے، تیزی سے اندرونی حرارت کو بیرونی کولنگ پنوں میں منتقل کرتا ہے جبکہ ریزسٹر کو آکسیڈیشن اور ماحولیاتی آلودگی سے بچاتا ہے۔
صنعتی آٹومیشن اور ہیوی ڈیوٹی آلات کے لیے ڈیزائن کیا گیا، ریزسٹر سٹینلیس سٹیل کے ٹرمینل اور ہائی ٹمپریچر لیڈ وائر کنکشن دونوں کو سپورٹ کرتا ہے، جس سے VFD بریکنگ سسٹمز، سرو ڈرائیوز، موٹر کنٹرول کیبنٹ، لوڈ بینک، قابل تجدید توانائی کے آلات، اور صنعتی بجلی کی تقسیم کے نظام میں لچکدار تنصیب کی اجازت دی جا سکتی ہے۔
روایتی مستطیل ایلومینیم ریزسٹرس کے برعکس، trapezoidal ہاؤسنگ خاص طور پر صنعتی ماحول میں کولنگ کی کارکردگی اور مکینیکل استحکام دونوں کو بہتر بنانے کے لیے تیار کی گئی ہے۔
trapezoidal پروفائل بیرونی ٹھنڈک کی سطح کو بڑھاتا ہے، جس سے قدرتی نقل و حرکت کے ذریعے گرمی کو زیادہ مؤثر طریقے سے ختم ہونے دیتا ہے اور مسلسل آپریٹنگ کارکردگی کو بہتر بناتا ہے۔
ریزسٹر عنصر کو ایلومینیم ہاؤسنگ کے اندر مکمل طور پر سیل کر دیا گیا ہے، جو پروڈکٹ کی سروس لائف کو بڑھاتے ہوئے دھول، نمی، کمپن اور آکسیڈیشن کے خلاف بہترین مزاحمت فراہم کرتا ہے۔
ایک وسیع تر ماؤنٹنگ بیس مضبوط مکینیکل سپورٹ فراہم کرتا ہے، مسلسل کمپن کے تحت حرکت کو کم کرتا ہے اور ریزسٹر کو کرین، ایلیویٹرز، مشین ٹولز اور دیگر ہیوی ڈیوٹی آلات کے لیے موزوں بناتا ہے۔
کوارٹز ریت بھرنے سے ہوا کے مقابلے میں زیادہ تیزی سے حرارت منتقل ہوتی ہے، جس سے ٹھنڈک کی بہتر کارکردگی کے لیے اندرونی حرارت کو ایلومینیم ہاؤسنگ تک تیزی سے پہنچ سکتا ہے۔ جب زیادہ مسلسل بجلی کی کھپت کی ضرورت ہو تو اضافی ہیٹ سنک انسٹال کیے جا سکتے ہیں۔
- آپٹمائزڈ ٹریپیزائڈل ہاؤسنگ - روایتی مستطیل ایلومینیم ریزسٹرس کے مقابلے میں بڑی ٹھنڈک کی سطح قدرتی گرمی کی کھپت کو بہتر بناتی ہے۔
- مکمل طور پر برتن کی تعمیر - مکمل انکیپسولیشن دھول، نمی، کمپن، آکسیکرن، اور مکینیکل جھٹکے سے بچاتا ہے۔
- بہترین تھرمل کنڈکٹیویٹی - کوارٹز ریت بھرنے سے اندرونی حرارت کو ایلومینیم ہاؤسنگ میں تیزی سے منتقل ہوتا ہے، جس سے بجلی کی کثافت زیادہ ہوتی ہے۔
- وسیع مزاحمتی رینج -- ±3%، ±5%، اور ±10% کی مزاحمتی رواداری کے ساتھ 0.01Ω سے 120kΩ تک دستیاب ہے۔
- قابل اعتماد مکینیکل طاقت -- وسیع ایلومینیم بیس مسلسل کمپن کے تحت کام کرنے والے آلات کے لیے محفوظ بڑھتے ہوئے یقینی بناتا ہے۔
- لچکدار کنکشن کے اختیارات - مختلف تنصیب کی ضروریات کے لیے سٹینلیس سٹیل کے ٹرمینلز یا اعلی درجہ حرارت کی لیڈ وائر کے ساتھ دستیاب ہے۔
- اپنی مرضی کے مطابق مینوفیکچرنگ دستیاب - پاور ریٹنگ، مزاحمتی قدر، طول و عرض، ٹرمینلز، اور بڑھتے ہوئے کنفیگریشنز کو OEM پروجیکٹس کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
Trapezoidal Aluminium Clad Resistor صنعتی نظاموں کے لیے موزوں ہے جس میں قابل اعتماد بجلی کی کھپت، اعلی مکینیکل طاقت اور طویل مدتی استحکام کی ضرورت ہوتی ہے۔
متغیر فریکوئنسی ڈرائیوز (VFDs)، سرو ڈرائیوز، موٹر بریکنگ سرکٹس، اور دوبارہ پیدا کرنے والے توانائی کی کھپت کے نظام۔
کرینیں، ایلیویٹرز، رولنگ ملز، کان کنی کی مشینری، کمپریسرز، اور دیگر سامان جو اکثر وائبریشن اور بریک لگانے کے حالات میں کام کرتے ہیں۔
لوڈ بینک، پاور سپلائی ٹیسٹنگ، بیٹری ڈسچارج سسٹم، ڈائنامک لوڈ سمولیشن، اور انڈسٹریل ٹیسٹ بینچ۔
توانائی ذخیرہ کرنے کا سامان، فوٹو وولٹک انورٹرز، ونڈ پاور کنورٹرز، چارجنگ کا سامان، اور پاور کنورژن سسٹم۔
الیکٹریکل کیبنٹ، ڈسٹری بیوشن کا سامان، آٹومیشن سسٹم، اور OEM مشینری جس میں کمپیکٹ، سیل شدہ، اور اعلی قابل اعتماد پاور ریزسٹرس کی ضرورت ہوتی ہے۔
زیادہ سے زیادہ تھرمل کارکردگی اور طویل سروس کی زندگی کو حاصل کرنے کے لیے مناسب تنصیب ضروری ہے۔
تصدیق کریں کہ تنصیب سے پہلے مزاحمتی قدر، پاور ریٹنگ، آپریٹنگ وولٹیج، اور طول و عرض آلات کی ضروریات کو پورا کرتے ہیں۔
چیک کریں کہ ایلومینیم ہاؤسنگ، ٹرمینلز، اور بڑھتے ہوئے سوراخ خرابی، دراڑیں، یا شپنگ نقصان سے پاک ہیں۔
بیس پر بڑھتے ہوئے سوراخوں کا استعمال کرتے ہوئے ریزسٹر کو مضبوطی سے انسٹال کریں۔ یقینی بنائیں کہ بڑھتی ہوئی سطح اچھی میکانکی استحکام کو برقرار رکھنے کے لیے فلیٹ اور سخت ہے۔
درمیانی اور زیادہ طاقت والے ایپلی کیشنز کے لیے، حرارت کی منتقلی کو بہتر بنانے کے لیے ریزسٹر بیس اور ماؤنٹنگ پلیٹ یا ہیٹ سنک کے درمیان تھرمل کمپاؤنڈ کی ایک پتلی تہہ لگائیں۔
ٹرمینلز یا لیڈ وائرز کو محفوظ طریقے سے جوڑیں اور تصدیق کریں کہ تمام برقی کنکشن تنگ ہیں تاکہ رابطے کی ضرورت سے زیادہ مزاحمت کو روکا جا سکے۔
ریزسٹر کو ہوادار جگہ پر لگائیں۔ منسلک الیکٹریکل الماریاں کے لیے، ہائی پاور پر کام کرتے وقت زبردستی ہوا کولنگ کی سفارش کی جاتی ہے۔
سرکٹ کو متحرک کرنے سے پہلے مزاحمتی قدر کی پیمائش کریں اور ابتدائی کمیشننگ کے دوران آپریٹنگ درجہ حرارت کی نگرانی کریں۔
ریزسٹر عنصر مستحکم برقی کارکردگی، زیادہ اوورلوڈ کی صلاحیت، اور طویل سروس لائف فراہم کرنے کے لیے اعلیٰ معیار کے نکل-کرومیم (Ni-Cr) یا Constantan الائے تار کا استعمال کرتے ہوئے درست زخم ہے۔
ایک پائیدار ابرک کی موصلیت کی تہہ ایلومینیم ہاؤسنگ سے مزاحمتی تار کو برقی طور پر الگ کرتی ہے جبکہ بلند درجہ حرارت میں بہترین ڈائی الیکٹرک طاقت کو برقرار رکھتی ہے۔
اندرونی گہا اعلی طہارت کوارٹج ریت اور گرمی سے بچنے والی رال سے بھری ہوئی ہے، جس سے ایک موثر تھرمل ترسیل کا راستہ بنتا ہے جو ریزسٹر عنصر سے گرمی کو تیزی سے ایلومینیم ہاؤسنگ میں منتقل کرتا ہے۔
ایکسٹروڈڈ ایلومینیم انکلوژر میں ایک بہترین ٹریپیزائیڈل پروفائل ہے جو ٹھنڈک کی سطح کو بڑھاتا ہے اور روایتی مستطیل مکانات کے مقابلے میں قدرتی ہوا کی نقل و حرکت کو بہتر بناتا ہے۔
مختلف تنصیب اور وائرنگ کی ضروریات کو ایڈجسٹ کرنے کے لیے سٹینلیس سٹیل کے ٹرمینلز یا اعلی درجہ حرارت والی لیڈ وائر کے ساتھ دستیاب ہے۔
| ماڈل کوڈ | تفصیل | مثال |
|---|---|---|
| کار | Trapezoidal ایلومینیم پہنے ریزسٹر سیریز | کار |
| 1500W | ریٹیڈ پاور | 1500W |
| 27 آر | ریٹیڈ مزاحمت | 27Ω |
| J | مزاحمتی رواداری | J = ±5% (اختیاری: H = ±3%، K = ±10%) |
| پیرامیٹر | تفصیلات |
|---|---|
| پاور رینج | 50W--6kW |
| آپریٹنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω--120kΩ |
| مزاحمتی رواداری | ±3% / ±5% / ±10% |
| تحفظ کی درجہ بندی | IP00 |
| درجہ حرارت کا گتانک (TCR) | ≤300 ppm/°C |
| شعلہ ریٹارڈنٹ درجہ بندی | UL 94V-2 |
| معیاری | GB/T 5792 |
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ڈائی الیکٹرک اسٹینڈ وولٹیج | 2500VAC/50Hz/60s | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 5 سیکنڈ کے لیے 10× ریٹیڈ پاور | کوئی نظر آنے والا نقصان نہیں۔ |
| لوڈ لائف | سائیکلک آپریشن (10s ON / 90s OFF) | 9,000 گھنٹے |
| نم گرمی مزاحمت | 40°C ±2°C، 90--95% RH، 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| تیز درجہ حرارت سائیکلنگ | -55°C / 55°C / 155°C، 15 منٹ ہر ایک، 5 سائیکل | ΔR ≤ ±(2%R + 0.05Ω) |
| گرمی کی مزاحمت | 350 ° C 2 گھنٹے کے لیے | کوئی مرئی رنگت یا نقصان نہیں۔ |
| درجہ حرارت کا گتانک | ریٹیڈ لوڈ بمقابلہ سرد مزاحمت | ~300 ppm/°C |
| شعلہ مزاحمت | 5 منٹ کے لیے 10× ریٹیڈ پاور | کوئی اگنیشن یا اوپن شعلہ نہیں۔ |
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ٹرمینل کی طاقت | 45N / 30s | کوئی ڈھیلا یا نظر آنے والا نقصان نہیں۔ |
| کمپن مزاحمت | 5--200Hz، 1g، 98m/s² | کوئی مرئی ساختی نقصان نہیں ہے۔ |
| سولڈرنگ گرمی کے خلاف مزاحمت | ٹرمینلز 350±5°C ٹانکا لگا کر 3 سیکنڈز کے لیے ڈوبا ہوا ہے۔ | ΔR ≤ ±(1%R + 0.05Ω) |
| ظاہری شکل | بصری معائنہ | کوئی مرئی نقصان نہیں، واضح نشان زد |
| سولڈریبلٹی | ٹرمینلز کو 5 سیکنڈ کے لیے 235±5°C ٹانکا لگانا | سولڈر کوریج ≥95% |
| موازنہ آئٹم | Trapezoidal ایلومینیم پوش ریزسٹر | روایتی مستطیل ایلومینیم ہاؤسڈ ریزسٹر |
|---|---|---|
| ہاؤسنگ ڈیزائن | Trapezoidal پروفائل گرمی کی کھپت کے علاقے اور ہوا کے بہاؤ کی کارکردگی کو بڑھاتا ہے۔ | چھوٹی ٹھنڈک سطح کے ساتھ معیاری مستطیل ہاؤسنگ |
| تھرمل مینجمنٹ | کوارٹج سے بھری تعمیر زیادہ مستحکم آپریٹنگ درجہ حرارت کے لیے گرمی کو تیزی سے ایلومینیم ہاؤسنگ میں منتقل کرتی ہے۔ | حرارت کی کھپت بنیادی طور پر رہائش کی سطح پر منحصر ہے، جس کے نتیجے میں تھرمل کارکردگی کم ہوتی ہے |
| بڑھتے ہوئے استحکام | وائڈ بیس کمپن کے شکار آلات کے لیے بہترین مکینیکل استحکام فراہم کرتا ہے۔ | تنگ بنیاد کمپن کے خلاف کم مزاحمت پیش کرتا ہے۔ |
| ماحولیاتی تحفظ | مکمل طور پر مہر بند تعمیر دھول، نمی، آکسیکرن اور مکینیکل آلودگی کے خلاف مزاحمت کرتی ہے۔ | معیاری سگ ماہی سخت صنعتی ماحول میں محدود تحفظ فراہم کرتی ہے۔ |
| اعلی مزاحمتی صلاحیت | مستحکم کارکردگی کے ساتھ 120kΩ تک مزاحمتی اقدار دستیاب ہیں۔ | اعلی مزاحمتی اختیارات عام طور پر زیادہ محدود ہوتے ہیں۔ |
A: trapezoidal ایلومینیم ہاؤسنگ بیرونی ٹھنڈک کی سطح کو بڑھاتا ہے اور ریزسٹر کے ارد گرد قدرتی ہوا کے بہاؤ کو بہتر بناتا ہے۔ یہ بہتر مکینیکل استحکام کے لیے ایک وسیع تر ماؤنٹنگ بیس بھی فراہم کرتا ہے، جو اسے ہیوی ڈیوٹی صنعتی آلات کے لیے موزوں بناتا ہے۔
A: ہاں۔ کوارٹج سے بھرا ہوا انکیپسولیشن مؤثر طریقے سے اندرونی حرارت کو ایلومینیم ہاؤسنگ میں منتقل کرتا ہے، جس سے ریزسٹر قابل اعتماد کارکردگی کو برقرار رکھتے ہوئے بار بار بریک لگانے کے چکروں اور قلیل مدتی اوورلوڈز کو برداشت کر سکتا ہے۔
A: ہاں۔ اختیاری بلٹ ان تھرمل سوئچز یا ٹمپریچر سینسرز کو درخواست پر ضم کیا جا سکتا ہے تاکہ غیر حاضری یا حفاظتی اہم ایپلی کیشنز کے لیے اضافی درجہ حرارت سے تحفظ فراہم کیا جا سکے۔
A: ہاں، بشرطیکہ تمام ریزسٹرس کی خصوصیات ایک جیسی ہوں۔ یکساں وینٹیلیشن، متوازن وائرنگ، اور مناسب گرمی کی کھپت کو برقرار رکھا جانا چاہیے تاکہ لوڈ کی تقسیم اور طویل مدتی وشوسنییتا کو یقینی بنایا جا سکے۔

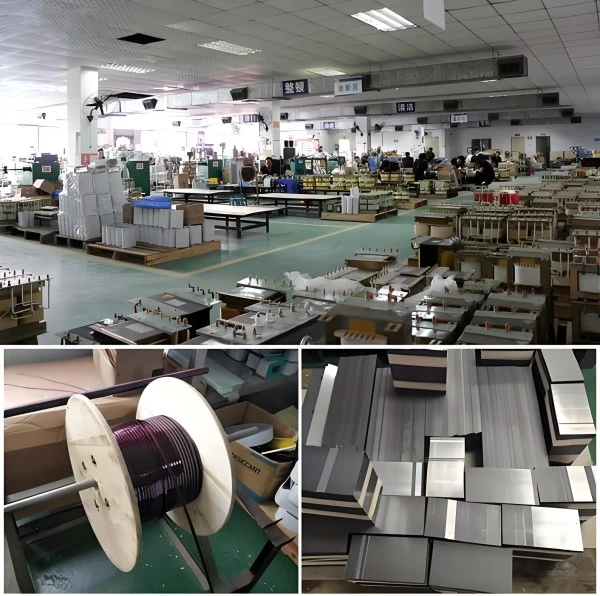

- صنعتی پاور الیکٹرانکس میں سالوں کے تجربے کے ساتھ پروفیشنل پاور ریزسٹر مینوفیکچرر۔
- مزاحمت، طاقت کی درجہ بندی، طول و عرض، ٹرمینلز، اور بڑھتے ہوئے اختیارات کے لیے OEM اور ODM حسب ضرورت۔
- شپمنٹ سے پہلے جامع برقی اور مکینیکل جانچ کے ساتھ سخت کوالٹی کنٹرول۔
- معیاری ماڈلز اور حسب ضرورت پروجیکٹس دونوں کے لیے تیز پیداوار اور مستحکم فراہمی۔
- صارفین کو ان کی درخواست کے لیے موزوں ترین ریزسٹر حل منتخب کرنے میں مدد کرنے کے لیے تکنیکی مدد۔
