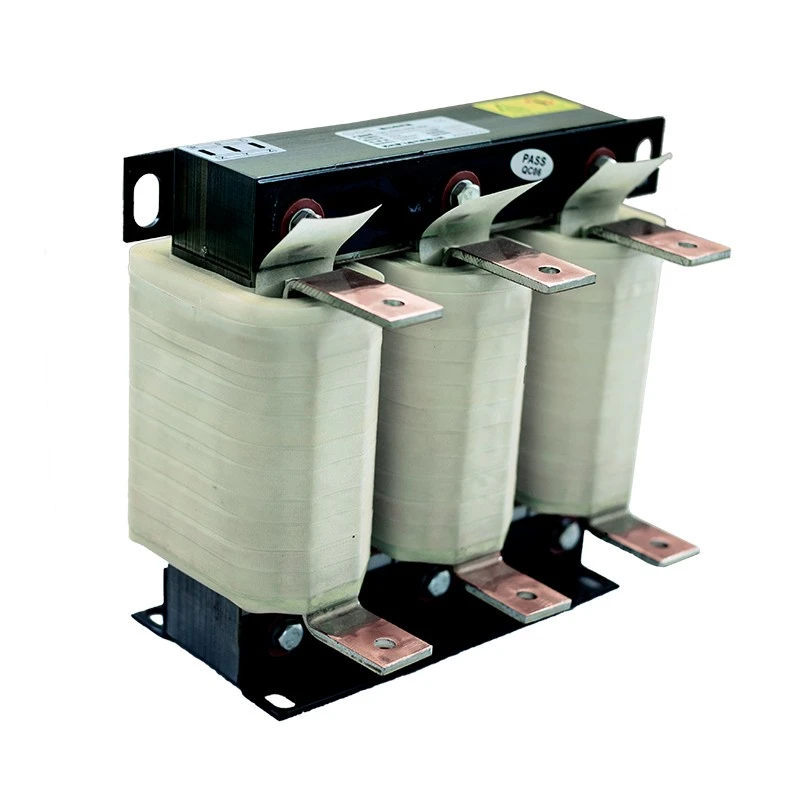

آؤٹ پٹ ری ایکٹر

Dufew الیکٹرک آؤٹ پٹ ری ایکٹر VFD آؤٹ پٹ ٹرمینلز اور موٹر کے درمیان نصب کیا گیا ہے تاکہ پاور ٹرانسمیشن کے معیار کو بہتر بنایا جا سکے اور موٹر سسٹم کو ہائی فریکوئنسی سوئچنگ اسٹریس سے بچایا جا سکے۔

VFDs سے PWM آؤٹ پٹ وولٹیج کی تیزی سے سوئچنگ کی خصوصیات اعلی dv/dt تناؤ، منعکس وولٹیج کی لہریں، ہارمونک کرنٹ، اور اضافی کیبل چارجنگ کرنٹ پیدا کر سکتی ہیں۔ یہ اثرات زیادہ سنگین ہو جاتے ہیں جب انورٹر اور موٹر کے درمیان لمبی تاریں استعمال کی جاتی ہیں۔

آؤٹ پٹ سرکٹ میں مناسب رکاوٹ ڈال کر، ری ایکٹر ہموار وولٹیج ویوفارمز میں مدد کرتا ہے، موٹر ٹرمینل وولٹیج اسپائکس کو کم کرتا ہے، موصلیت کا دباؤ کم کرتا ہے، اور صنعتی ڈرائیو کے نظام کی وشوسنییتا کو بہتر بناتا ہے۔

ڈوفیو ری ایکٹر مسلسل صنعتی آپریشن کے تحت مستحکم کارکردگی کو یقینی بنانے کے لیے کم نقصان والے سلیکون اسٹیل کور، اعلی درجہ حرارت کی موصلیت کا مواد، اور موزوں وائنڈنگ ڈھانچے کا استعمال کرتے ہیں۔

صنعتی نظام کو آؤٹ پٹ ری ایکٹر کی ضرورت کیوں ہے؟

طویل کیبل اوورکرنٹ مسائل کو حل کریں۔

جب انورٹر اور موٹر کے درمیان کیبل بہت لمبی ہو تو کیبل کی تقسیم شدہ گنجائش اضافی چارجنگ کرنٹ پیدا کرتی ہے۔

مناسب تحفظ کے بغیر، اس کا سبب بن سکتا ہے:

- VFD اوور کرنٹ الارم

- غیر مستحکم موٹر آپریشن

- انورٹر آؤٹ پٹ تناؤ میں اضافہ

- نظام کی وشوسنییتا میں کمی

VFD آؤٹ پٹ ری ایکٹر کیپسیٹو چارجنگ کرنٹ کو کم کرتا ہے اور سسٹم کے استحکام کو بہتر بناتا ہے، خاص طور پر ان ایپلی کیشنز کے لیے جہاں موٹر انورٹر کیبنٹ سے بہت دور نصب ہوتی ہے۔

کلیدی فوائد

1. موٹر موصلیت کا تحفظ

ری ایکٹر VFD کے ذریعے پیدا ہونے والی ہائی فریکوئنسی PWM وولٹیج کی تبدیلیوں کے اثرات کو کم کرتا ہے، جو مسلسل آپریشن کے دوران موٹر موصلیت کی حفاظت میں مدد کرتا ہے۔

یہ موٹر وائنڈنگز پر وولٹیج کے دباؤ کو کم کرتا ہے، موصلیت کی عمر کو کم کرتا ہے، اور موٹر سروس کی زندگی کو بڑھاتا ہے۔ اس سے نظام کی مجموعی اعتبار کو بہتر بنانے میں مدد ملتی ہے، خاص طور پر صنعتی ایپلی کیشنز کا مطالبہ کرنے میں۔

2. لمبی کیبل کی کارکردگی میں بہتری

جب موٹریں VFD کیبنٹ سے دور نصب کی جاتی ہیں، تو لمبی کیبلز چارجنگ کرنٹ کو بڑھا سکتی ہیں اور وولٹیج کے عکاس اثرات کا سبب بن سکتی ہیں۔

ری ایکٹر موجودہ ویوفارم کے معیار کو بہتر بنا کر اور وولٹیج کے اتار چڑھاو کو محدود کرکے ان اثرات کو کم کرنے میں مدد کرتا ہے۔ یہ مستحکم موٹر آپریشن کو برقرار رکھتے ہوئے طویل کیبل ٹرانسمیشن فاصلے کی حمایت کرتا ہے۔

3. کم شور اور برقی مقناطیسی مداخلت

آپٹمائزڈ انڈکٹو ڈیزائن VFD آپریشن کے دوران پیدا ہونے والے ہائی فریکوئنسی ہارمونک اجزاء کو دبانے میں مدد کرتا ہے۔

یہ موٹر برقی مقناطیسی شور، رساو کرنٹ، اور قریبی آٹومیشن اور کنٹرول آلات میں ممکنہ مداخلت کو بھی کم کرتا ہے، جس سے زیادہ مستحکم آپریٹنگ ماحول پیدا ہوتا ہے۔

4. قابل اعتماد صنعتی تعمیر

ری ایکٹر کو کولڈ رولڈ سلکان سٹیل کور، کلاس ایف انسولیشن سسٹم، ویکیوم امپریگنیشن پروسیس، اور کاپر یا ایلومینیم وائنڈنگ آپشنز کے ساتھ تیار کیا گیا ہے۔

یہ مضبوط تعمیر طویل مدتی صنعتی آپریشن کے لیے مستحکم انڈکٹنس، کم کمپن، اور قابل اعتماد تھرمل کارکردگی کو یقینی بناتی ہے۔

ساختی خصوصیات

تھری فیز میگنیٹک بیلنس ڈیزائن

سڈول تھری فیز کور ڈھانچہ تمام وائنڈنگز میں متوازن مقناطیسی کارکردگی فراہم کرتا ہے۔

یہ VFD آپریشن کے دوران مستقل برقی کارکردگی کو یقینی بناتے ہوئے مستحکم انڈکٹنس خصوصیات کو برقرار رکھتے ہوئے مقناطیسی نقصانات کو کم کرنے میں مدد کرتا ہے۔

لچکدار تنصیب کے اختیارات

ری ایکٹر مختلف کنفیگریشنز میں دستیاب ہے، بشمول IP00 کھلے ڈھانچے اور IP20 پروٹیکشن انکلوژرز، انسٹالیشن کی مختلف ضروریات کو پورا کرنے کے لیے۔

یہ عمودی اور افقی دونوں طرح کی تنصیب کے طریقوں کی حمایت کرتا ہے۔ کابینہ کی جگہ، بڑھتے ہوئے حالات، اور مخصوص درخواست کی ضروریات سے ملنے کے لیے حسب ضرورت طول و عرض دستیاب ہیں۔

عام ایپلی کیشنز

ڈوفیو ری ایکٹر کے حل بڑے پیمانے پر صنعتی ایپلی کیشنز میں استعمال ہوتے ہیں جہاں موٹر پروٹیکشن اور مستحکم VFD آپریشن کی ضرورت ہوتی ہے۔

عام ایپلی کیشنز میں شامل ہیں:

- بجلی کے استحکام کو بہتر بنانے اور موٹروں پر برقی دباؤ کو کم کرنے کے لیے متغیر فریکوئنسی ڈرائیو سسٹم۔

- صنعتی موٹر کنٹرول کیبنٹ، پمپ، اور پنکھے جو قابل اعتماد مسلسل آپریشن کی ضرورت ہوتی ہے۔

- کرینیں اور لفٹنگ کا سامان، کان کنی کی مشینری، اور بندرگاہ کا سامان جو کام کے حالات کے مطالبے میں استعمال ہوتا ہے۔

- مستحکم اور موثر پیداواری عمل کے لیے رولنگ ملز، انجیکشن مولڈنگ مشینیں اور ٹیکسٹائل مشینری۔

- خودکار پروڈکشن لائنز اور قابل تجدید توانائی کے آلات جہاں قابل اعتماد بجلی کی کارکردگی اہم ہے۔

تجویز کردہ درخواست کی شرائط

صحیح ری ایکٹر کا انتخاب کیسے کریں؟

مناسب کارکردگی اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے ری ایکٹر کا انتخاب VFD پیرامیٹرز، کیبل کے حالات، اور موٹر کی ضروریات پر مبنی ہونا چاہیے۔

VFD پیرامیٹرز

انتخاب میں اہم عوامل پر غور کرنا چاہئے جیسے:

- شرح شدہ وولٹیج اور آؤٹ پٹ کرنٹ

- موٹر پاور اور آپریٹنگ فریکوئنسی

کیبل کے حالات

کیبل کی خصوصیات اور تنصیب کے حالات بھی ری ایکٹر کے انتخاب کو متاثر کرتے ہیں، بشمول:

- کیبل کی لمبائی اور کیبل کی قسم

- تنصیب کا ماحول

- تقسیم شدہ اہلیت

موٹر کی ضروریات

موٹر موصلیت اور آپریٹنگ حالات کو مناسب ری ایکٹر کے حل سے ملنے کے لیے جانچا جانا چاہیے، بشمول:

- موصلیت کی کلاس

- آپریٹنگ حالت

- تحفظ کے تقاضے

Dufew مختلف صنعتی ایپلی کیشنز اور سسٹم کی ضروریات کے مطابق اپنی مرضی کے مطابق ری ایکٹر ڈیزائن فراہم کرتا ہے۔

ماڈل کی مثال

CAL-4321-0250-EISA

تکنیکی وضاحتیں

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

ڈوفیو الیکٹرک صنعتی پاور پرزوں اور حسب ضرورت ری ایکٹر کے حل میں مہارت رکھتا ہے۔

ہر آؤٹ پٹ ری ایکٹر کو کنٹرول شدہ عمل کے ساتھ تیار کیا جاتا ہے بشمول:

- بنیادی مینوفیکچرنگ معائنہ

- سمیٹ کے عمل کا کنٹرول

- ہائی وولٹیج کی جانچ کا مقابلہ

- موصلیت کی مزاحمت کی جانچ

- درجہ حرارت میں اضافے کا معائنہ

- برقی کارکردگی کی تصدیق

مصنوعات کے ساتھ فراہم کی جا سکتی ہے:

- ISO کوالٹی مینجمنٹ سسٹم کی تعمیل

- عیسوی مصدقہ مصنوعات

- اپنی مرضی کے مطابق تکنیکی دستاویزات

شپمنٹ سے پہلے، ہر ری ایکٹر کا معائنہ کسٹمر کی وضاحتوں کے مطابق کیا جاتا ہے تاکہ قابل اعتماد تنصیب اور آپریشن کو یقینی بنایا جا سکے۔

پیکیجنگ اور نقل و حمل

صنعتی ری ایکٹرز کو ان کے وزن اور برقی مقناطیسی اجزاء کی وجہ سے بین الاقوامی نقل و حمل کے دوران قابل اعتماد تحفظ کی ضرورت ہوتی ہے۔

Dufew فراہم کرتا ہے:

پیکیجنگ کی خصوصیات:

- نمی مزاحم تحفظ

- شاک پروف فکسنگ

- معیاری لکڑی کے کیس برآمد کریں۔

- مصنوعات کے سائز اور وزن کے مطابق اپنی مرضی کے مطابق پیکیجنگ

اکثر پوچھے گئے سوالات

Q1: یہ پروڈکٹ VFD سسٹم میں کہاں نصب ہے؟

یہ VFD آؤٹ پٹ ٹرمینلز اور موٹر کے درمیان نصب کیا جاتا ہے تاکہ آؤٹ پٹ ویوفارم کے معیار کو بہتر بنایا جا سکے اور موٹر سائیڈ پر برقی دباؤ کو کم کیا جا سکے۔

Q2: یہ حل کب استعمال کرنے کی سفارش کی جاتی ہے؟

یہ عام طور پر طویل کیبل ایپلی کیشنز، موٹر موصلیت کے تحفظ، اور وولٹیج کے اسپائکس، شور، یا مداخلت سے متاثر ہونے والے نظاموں کے لیے استعمال ہوتا ہے۔

Q3: کیا یہ ان پٹ سائیڈ پروٹیکشن جزو کی جگہ لے سکتا ہے؟

نمبر۔ ان پٹ سائیڈ اور موٹر سائیڈ کے اجزاء کے کام مختلف ہیں۔ ایک پاور سپلائی کے تحفظ پر توجہ مرکوز کرتا ہے، جبکہ دوسرا موٹر سائیڈ کی کارکردگی کو بہتر بناتا ہے۔

Q4: کیا یہ مختلف ایپلی کیشنز کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں Dufew وولٹیج، کرنٹ، انسٹالیشن کی ضروریات اور آپریٹنگ ماحول کی بنیاد پر حسب ضرورت حل فراہم کرتا ہے۔

Dufew الیکٹرک سے اپنی مرضی کے مطابق صنعتی حل

Dufew Electric پیشہ ورانہ مینوفیکچرنگ کی صلاحیت، اپنی مرضی کے مطابق انجینئرنگ سپورٹ، اور سخت کوالٹی کنٹرول کے ساتھ صنعتی VFD ایپلی کیشنز کے لیے قابل اعتماد ری ایکٹر حل فراہم کرتا ہے۔

موٹر پروٹیکشن سے لے کر لمبی دوری کی ڈرائیو ایپلی کیشنز تک، Dufew صارفین کو آلات کی بھروسے کو بہتر بنانے، دیکھ بھال کے اخراجات کو کم کرنے اور مستحکم آپریشن حاصل کرنے میں مدد کرتا ہے۔
