ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

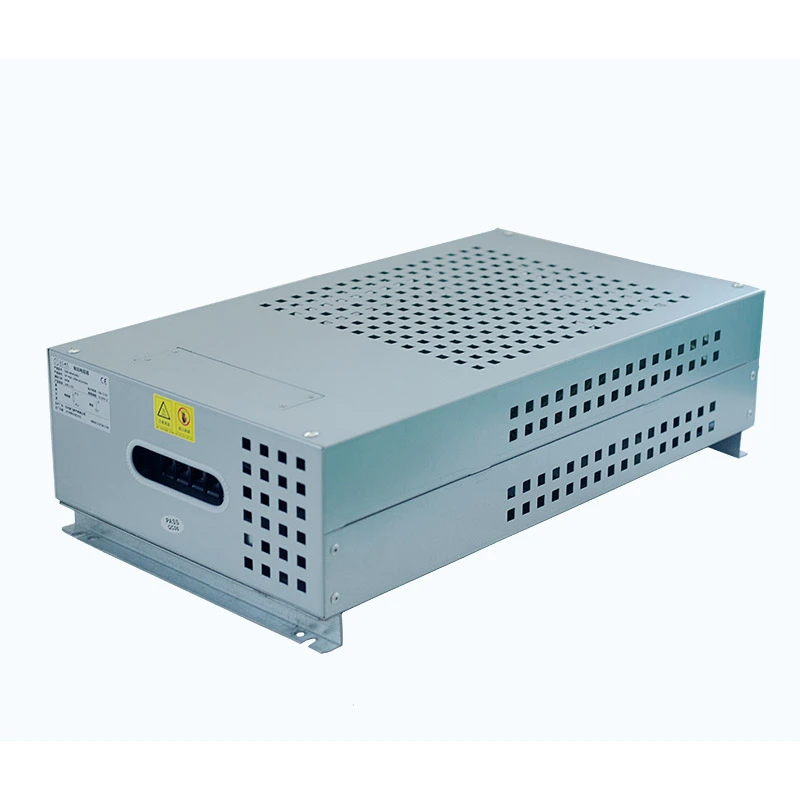

انورٹر بریک ریزسٹر باکس ایک وقف شدہ بریکنگ جزو ہے جو انورٹر سے چلنے والے موٹر سسٹم میں استعمال ہوتا ہے۔ جب ایک موٹر ایک بڑی جڑتا بوجھ کے ساتھ سست ہو جاتی ہے، تو دوبارہ پیدا کرنے والی توانائی کو انورٹر ڈی سی لنک میں فراہم کیا جاتا ہے، جس سے بس کا وولٹیج بڑھ جاتا ہے۔ یہ پروڈکٹ انورٹر کے مستحکم آپریشن کو برقرار رکھنے کے لیے ریزسٹر عناصر کے ذریعے اضافی توانائی کو ضائع کر دیتی ہے۔
اندرونی ڈھانچہ متعدد نالیدار ریزسٹر عناصر پر مشتمل ہوتا ہے جو مطلوبہ مزاحمت اور طاقت کی درجہ بندی کے مطابق ترتیب دیے جاتے ہیں۔ ریزسٹر اسمبلی مربوط ٹرمینل بلاکس اور درجہ حرارت کے تحفظ کے سوئچ کے ساتھ حفاظتی ایلومینیم-زنک لیپت اسٹیل انکلوژر کے اندر نصب ہے۔
انکلوژر کا ڈیزائن انورٹر کیبنٹ کے ساتھ بیرونی نصب کرنے کی حمایت کرتا ہے، جس سے اندرونی کابینہ کی جگہ بچانے میں مدد ملتی ہے جبکہ موثر گرمی کی کھپت اور برقی حفاظت کو برقرار رکھا جاتا ہے۔
مزاحمت اور پاور کنفیگریشن کو عام انورٹر بریکنگ کی ضروریات کے مطابق ڈیزائن کیا گیا ہے۔ یہ انتخاب کو آسان بناتا ہے اور سسٹم کے انضمام کے دوران دستی حساب کتاب کو کم کرنے میں مدد کرتا ہے۔
انکلوژر سائیڈ وینٹیلیشن ڈیزائن کو اپناتا ہے جو گرم ہوا کو انورٹر کیبنٹ سے دور لے جاتا ہے، جس سے ڈرائیو کے اجزاء کے ارد گرد ثانوی گرمی کے جمع ہونے کو کم کیا جاتا ہے۔
اندرونی ترتیب ریزسٹر عناصر اور انکلوژر کے درمیان کافی موصلیت کا فاصلہ فراہم کرتی ہے، جو 1200V تک DC بس وولٹیج کے تحت مستحکم آپریشن کی حمایت کرتی ہے۔
وقف شدہ ماؤنٹنگ بیس قیمتی اندرونی برقی کابینہ کی جگہ پر قبضہ کیے بغیر انورٹر کیبینٹ کے سائیڈ یا نیچے کی تنصیب کی اجازت دیتا ہے۔
- خاص طور پر VFD ری جنریٹیو بریکنگ سسٹم کے لیے ڈیزائن کیا گیا ہے۔
- DC بس کے اوور وولٹیج الارم کو روکنے کے لیے اضافی بریک لگانے والی توانائی کو گرمی میں تبدیل کرتا ہے۔
- نالیدار ریزسٹر کا مجموعہ 30 کلو واٹ تک پاور ریٹنگ کو سپورٹ کرتا ہے۔
- بلٹ ان ٹمپریچر سوئچ آپریشن کی حفاظت کو بہتر بناتا ہے۔
- ایلومینیم زنک لیپت انکلوژر سنکنرن مزاحمت اور مکینیکل تحفظ فراہم کرتا ہے
- بار بار تیز رفتاری، سست روی، اور ہنگامی اسٹاپ کے حالات کے لیے موزوں ہے۔
ڈوفیو الیکٹرک کوروگیٹڈ ریزسٹر کیبنٹ کو صنعتی ڈرائیو سسٹمز کے لیے ڈیزائن کیا گیا ہے جو بریک لگانے، سست ہونے اور متحرک لوڈ کنٹرول کے دوران قابل اعتماد توانائی کی کھپت کی ضرورت ہوتی ہے۔ اس کی لچکدار ترتیب اسے مختلف ہیوی ڈیوٹی ایپلی کیشنز کے لیے موزوں بناتی ہے، بشمول:
ریزسٹر کیبنٹ بار بار لفٹنگ اور لوئرنگ آپریشنز کے دوران پیدا ہونے والی دوبارہ تخلیقی توانائی کو منظم کرنے میں مدد کرتا ہے، لفٹوں، ٹاور کرینوں، لہرانے، ونچوں اور لفٹنگ پلیٹ فارمز میں نظام کے استحکام کو بہتر بناتا ہے۔
بار بار تیز رفتاری اور سست رفتاری کے چکروں والے آلات کے لیے، جیسے بیلٹ کنویئرز، اسٹیکر ری کلیمرز، اور بھاری ٹرانسپورٹ سسٹم، یہ حل مستحکم بریک کی کارکردگی فراہم کرتا ہے اور مسلسل صنعتی آپریشن کی حمایت کرتا ہے۔
کیبنٹ صنعتی مشینری کے لیے موزوں ہے جس کے لیے درست موٹر کنٹرول اور توانائی جذب کرنے کی ضرورت ہوتی ہے، بشمول رولنگ ملز، سینٹری فیوجز، انجیکشن مولڈنگ مشینیں، وائر ڈرائنگ مشینیں، اور ٹیکسٹائل مشینری۔
اسے انورٹر پرفارمنس ٹیسٹنگ آلات اور سروو ڈرائیو ٹیسٹنگ سسٹم میں بھی ضم کیا جا سکتا ہے تاکہ برقی کارکردگی اور سسٹم کی وشوسنییتا کا جائزہ لینے کے لیے کنٹرولڈ ریزسٹنس بوجھ فراہم کیا جا سکے۔
| پیرامیٹر | تفصیلات |
|---|---|
| پاور رینج | 1kW-30kW |
| ورکنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω-1kΩ |
| مزاحمتی رواداری | ±3% / ±5% / ±10% |
| پروٹیکشن گریڈ | IP20/IP23 |
| درجہ حرارت کا گتانک | ≤300 پی پی ایم/℃ |
| شعلہ ریٹارڈنٹ گریڈ | UL94V-2 |
| معیاری | جی بی 5792 |
مثال: CRB 10KW 13.6R J
| کوڈ | تفصیل |
|---|---|
| سی آر بی | بریک ریزسٹر باکس |
| 10KW | ریٹیڈ پاور |
| 13.6R | ریٹیڈ مزاحمت |
| J | مزاحمتی رواداری (K=10%, J=5%, H=3%) |
| کارکردگی کا آئٹم | ٹیسٹ کی حالت | کارکردگی |
|---|---|---|
| ڈائی الیکٹرک طاقت | 2500VAC/50Hz/60S | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 10 بار ریٹیڈ پاور 5S | کوئی نظر آنے والا نقصان نہیں۔ |
| طویل مدتی بوجھ کی زندگی | 10S ڈسچارج / 90S وقفہ سائیکلنگ | >9000h |
| نم ہیٹ ٹیسٹ | 40℃±2℃/90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| درجہ حرارت سائیکلنگ | -55℃، 55℃، 155℃ سائیکلنگ | △R≤±(2%R+0.05Ω) |
| گرمی کی مزاحمت | 350℃/2h | کوئی رنگت یا نقصان نہیں۔ |
| درجہ حرارت کا گتانک | شرح شدہ لوڈ کی حالت | <300 پی پی ایم/℃ |
| شعلہ ٹیسٹ | 10 بار ریٹیڈ پاور 5 منٹ | شعلے کے بغیر ریڈ ہیٹنگ |
| کارکردگی کا آئٹم | ٹیسٹ کی حالت | کارکردگی |
|---|---|---|
| ٹرمینل کی طاقت | 45N/30S | کوئی ڈھیل یا نقصان نہیں۔ |
| کمپن مزاحمت | 5-200Hz، 1g، 98m/S² | کوئی ساختی نقصان نہیں ہے۔ |
| سولڈرنگ گرمی مزاحمت | 350±5℃/3S | △R≤±(1%R+0.05Ω) |
| سولڈریبلٹی | 235±5℃/5S | سولڈر کوریج >95% |
تیزی سے سست روی یا ہنگامی بریک لگانے کے دوران، یہ پروڈکٹ انورٹر DC بس کے استحکام کو برقرار رکھنے میں مدد کے لیے توانائی کی کھپت کا ایک مؤثر راستہ فراہم کرتی ہے۔
ریزسٹر کا ڈھانچہ بار بار توانائی جذب کرنے کے حالات کے لیے ڈیزائن کیا گیا ہے جو عام طور پر اٹھانے والے آلات، کنویئرز، اور صنعتی آٹومیشن سسٹم میں پائے جاتے ہیں۔
بیرونی بڑھتا ہوا ڈھانچہ کابینہ کی جگہ کی ضروریات کو کم کرتا ہے اور سسٹم کی تنصیب کو آسان بناتا ہے۔
| موازنہ آئٹم | انورٹر بریک ریزسٹر باکس | جنرل لوڈ ریزسٹر باکس |
|---|---|---|
| بنیادی مقصد | انورٹر بریک اور ڈی سی بس وولٹیج کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ | جنرل ریزسٹنس لوڈ ایپلی کیشنز |
| پیرامیٹر کا انتخاب | انورٹر بریکنگ یونٹ کی ضروریات سے مماثل | اضافی مزاحمتی حساب کی ضرورت ہے۔ |
| کولنگ ڈیزائن | سائیڈ ایگزاسٹ گرم ہوا کو انورٹر کیبنٹ میں داخل ہونے سے روکتا ہے۔ | معیاری ہوا کا بہاؤ ارد گرد کے آلات کو متاثر کر سکتا ہے۔ |
| تنصیب | inverter کابینہ بیرونی بڑھتے ہوئے کی حمایت کرتا ہے | عام طور پر علیحدہ تنصیب کی جگہ کی ضرورت ہوتی ہے |
| کام کرنے کی حالت | وقفے وقفے سے دوبارہ تخلیقی بریک لگانے کے لیے موزوں ہے۔ | بنیادی طور پر عام بوجھ یا جانچ کے لیے استعمال کیا جاتا ہے۔ |
Dufew Electric ریزسٹر اسمبلی اور انکلوژر فیبریکیشن سے لے کر بجلی کی کارکردگی کی جانچ تک معیاری پیداواری طریقہ کار کا اطلاق کرتا ہے۔
کوالٹی کنٹرول میں شامل ہیں:
- آنے والے مواد کا معائنہ
- مزاحمتی قدر کی تصدیق
- موصلیت کی جانچ
- تھرمل تحفظ کی جانچ
- حتمی مصنوعات کا معائنہ
ہر ریزسٹر باکس کو پیشہ ورانہ طور پر مصنوعات کے سائز اور نقل و حمل کی ضروریات کے مطابق پیک کیا جاتا ہے۔
پیکیجنگ کے عمل میں شامل ہیں:
- پروڈکٹ پروٹیکشن فکسنگ
- نمی مزاحم پیکیجنگ
- کھیپ کی تیاری برآمد کریں۔
- بیچ آرڈر کا انتظام
ایک مناسب انورٹر بریک ریزسٹر باکس کا انتخاب کرنے کے لیے انورٹر کے پیرامیٹرز، موٹر کی خصوصیات، بریک لگانے کے حالات، اور تنصیب کے ماحول کی جامع جانچ کی ضرورت ہوتی ہے۔ درست کنفیگریشن دوبارہ پیدا کرنے والی توانائی کو مؤثر طریقے سے ختم کرنے، DC بس کے اوور وولٹیج کو روکنے، اور VFD سسٹمز کی طویل مدتی وشوسنییتا کو بہتر بنانے میں مدد کرتی ہے۔
ریزسٹر باکس پاور ریٹنگ کا انتخاب انورٹر کی صلاحیت اور موٹر آپریٹنگ حالات کے مطابق کیا جانا چاہیے۔ زیادہ موٹر پاور والی ایپلی کیشنز، زیادہ بوجھ کی جڑت، یا بار بار بریک لگانے کے چکروں میں عام طور پر مضبوط توانائی جذب کرنے کی صلاحیت کی ضرورت ہوتی ہے۔
کلیدی انتخاب کے عوامل میں انورٹر ریٹیڈ پاور، موٹر پاور، لوڈ انرشیا، مطلوبہ بریک ٹارک، اور بریک فریکوئنسی شامل ہیں۔
محفوظ اور مستحکم آپریشن کو یقینی بنانے کے لیے ریزسٹر کا ورکنگ وولٹیج inverter DC بس وولٹیج سے مماثل ہونا چاہیے۔ مختلف ڈرائیو سسٹمز کو مختلف وولٹیج کنفیگریشنز کی ضرورت ہو سکتی ہے، جیسے کہ 400V کلاس انورٹر سسٹم، 690V انڈسٹریل ڈرائیوز، یا 1200V تک ہائی وولٹیج DC ایپلی کیشنز۔
Dufew بریک ریزسٹر سلوشنز کو ایپلی کیشن کی ضروریات کے مطابق مختلف DC بس وولٹیج کے حالات میں مستحکم آپریشن کو سپورٹ کرنے کے لیے ڈیزائن کیا گیا ہے۔
مزاحمتی قدر براہ راست بریک کی کارکردگی کو متاثر کرتی ہے۔ کم مزاحمتی قدر مضبوط بریکنگ فورس فراہم کر سکتی ہے لیکن اس کے نتیجے میں کرنٹ کا بہاؤ زیادہ ہوتا ہے، جبکہ زیادہ مزاحمتی قدر موجودہ تناؤ کو کم کرتی ہے لیکن بریک لگانے کے وقت میں اضافہ کر سکتی ہے۔
مناسب مزاحمتی ترتیب کا تعین انورٹر بریک یونٹ کی تصریحات، قابل اجازت بریک کرنٹ، مطلوبہ رکنے کا وقت، اور لوڈ کی جڑت کی خصوصیات کے مطابق کیا جانا چاہیے۔
مختلف صنعتی ایپلی کیشنز دوبارہ تخلیقی توانائی کی مختلف سطحیں پیدا کرتی ہیں، لہذا ریزسٹر باکس کو حقیقی بریک سائیکل اور آپریٹنگ حالات کے مطابق منتخب کیا جانا چاہیے۔
| درخواست | آپریٹنگ حالت | سلیکشن فوکس |
|---|---|---|
| لفٹ | بار بار تیز رفتاری اور سائیکل کو روکنا | اعلی وشوسنییتا اور بار بار بریک لگانے کی صلاحیت |
| کرین اور لہرانا | بھاری لفٹنگ اور لوئرنگ آپریشنز | اعلی اوورلوڈ صلاحیت اور مستحکم کارکردگی |
| کنویئر سسٹم | طویل مسلسل آپریشن | مستحکم تھرمل مینجمنٹ |
| سینٹری فیوج | تیز رفتار تنزلی کی ضروریات | تیز توانائی جذب کرنے کی صلاحیت |
| صنعتی مشینری | وقفے وقفے سے بریک لگانے کے حالات | مناسب طاقت اور مزاحمت کا انتخاب |
تنصیب کا ماحول کابینہ کی ساخت، وینٹیلیشن ڈیزائن، اور تھرمل کارکردگی کو متاثر کرتا ہے۔ انتخاب سے پہلے، صارفین کو دستیاب بڑھتے ہوئے جگہ، تنصیب کا طریقہ، محیط درجہ حرارت، اور ہوا کے بہاؤ کے حالات پر غور کرنا چاہیے۔
Dufew بریک ریزسٹر بکس عملی تنصیب کے ڈھانچے اور بہتر وینٹیلیشن ڈیزائن کو اپناتے ہیں، جس سے گرمی کی موثر کھپت کو برقرار رکھتے ہوئے انورٹر کیبینٹ کے ساتھ انضمام کی اجازت ملتی ہے۔
معیاری ریزسٹر بکس ہمیشہ مخصوص صنعتی ضروریات کو پورا نہیں کرسکتے ہیں۔ Dufew مزاحمتی قدر، ریٹیڈ پاور، ورکنگ وولٹیج، انکلوژر کے طول و عرض، ٹرمینل انتظامات، اور تحفظ کی ضروریات کی بنیاد پر حسب ضرورت ترتیب فراہم کرتا ہے۔
پیشہ ورانہ مینوفیکچرنگ کی صلاحیت کے ساتھ، Dufew الیکٹرک مختلف انورٹر سسٹمز اور صنعتی ایپلی کیشنز کے لیے OEM اور حسب ضرورت بریک ریزسٹر سلوشنز کو سپورٹ کرتا ہے۔
Dufew بریک ریزسٹر بکس کو مختلف مینوفیکچررز کے مختلف انورٹر سسٹمز کے ساتھ ملایا جا سکتا ہے۔ صارفین انورٹر ماڈل کی معلومات فراہم کر سکتے ہیں، اور Dufew مناسب مزاحمت اور پاور کنفیگریشن تجویز کرے گا۔
حسب ضرورت کے لیے، صارفین کو انورٹر ماڈل، موٹر پاور، ورکنگ وولٹیج، مزاحمتی قدر، بریکنگ ڈیوٹی سائیکل، اور تنصیب کی ضروریات فراہم کرنی چاہئیں۔ Dufew ان پیرامیٹرز کے مطابق ایک مناسب ریزسٹر باکس سلوشن ڈیزائن کر سکتا ہے۔
جی ہاں Dufew مختلف صنعتی ایپلی کیشنز کو پورا کرنے کے لیے ایڈجسٹ ایبل ریزسٹنس ویلیوز، پاور ریٹنگز، انکلوژر ڈیزائنز، ٹرمینل کنفیگریشنز اور تحفظ کے آپشنز کے ساتھ حسب ضرورت بریک ریزسٹر بکس فراہم کرتا ہے۔
سروس کی زندگی بنیادی طور پر بریک فریکوئنسی، اوورلوڈ حالات، آپریٹنگ درجہ حرارت، کولنگ کی کارکردگی، اور تنصیب کے ماحول سے متاثر ہوتی ہے۔ مناسب انتخاب اور گرمی کا انتظام طویل مدتی وشوسنییتا کو بہتر بنا سکتا ہے۔
جی ہاں ڈوفیو بریک ریزسٹر بکس ایسی ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں جن میں بار بار تیز رفتاری اور سستی کی ضرورت ہوتی ہے، جیسے کہ لفٹ، کرین، کنویئرز اور صنعتی آٹومیشن کا سامان۔ بجلی کی درجہ بندی بریک سائیکل کے مطابق منتخب کی جانی چاہئے۔
وینٹیلیشن کے حالات، ٹرمینل کنکشن، دھول کے جمع ہونے، اور زیادہ گرم ہونے کی علامات کو چیک کرنے کے لیے باقاعدہ معائنہ کی سفارش کی جاتی ہے۔ مناسب دیکھ بھال مستحکم کارکردگی اور طویل خدمت زندگی کو یقینی بنانے میں مدد کرتی ہے۔
ڈوفیو بریک ریزسٹر بکس میں حفاظتی انکلوژرز اور صنعتی ایپلی کیشنز کے لیے قابل اعتماد ڈھانچے موجود ہیں۔ اپنی مرضی کے مطابق تحفظ کے حل زیادہ نمی، دھول، یا خصوصی آپریٹنگ حالات والے ماحول کے لیے دستیاب ہیں۔
Dufew صنعتی ریزسٹر ڈیزائن اور مینوفیکچرنگ میں مہارت رکھتا ہے، اپنی مرضی کے مطابق بریک ریزسٹر کے حل، سخت معیار کا معائنہ، اور انورٹر مینوفیکچررز، آلات بنانے والوں اور آٹومیشن کمپنیوں کے لیے قابل اعتماد تعاون فراہم کرتا ہے۔
لفٹوں، کرینوں، صنعتی ڈرائیوز، یا آٹومیشن آلات کے لیے بریک ریزسٹر حل کی ضرورت ہے؟
اپنا انورٹر ماڈل، موٹر پاور، ڈی سی بس وولٹیج اور بریک لگانے کی ضروریات فراہم کریں۔ Dufew ایک مناسب VFD بریک ریزسٹر باکس تجویز کرے گا اور آپ کے پروجیکٹ کے لیے تکنیکی مدد فراہم کرے گا۔
حسب ضرورت مزاحمتی اقدار، پاور ریٹنگز، اور انکلوژر ڈیزائنز کے لیے آج ہی ایک کوٹیشن کی درخواست کریں۔
