ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

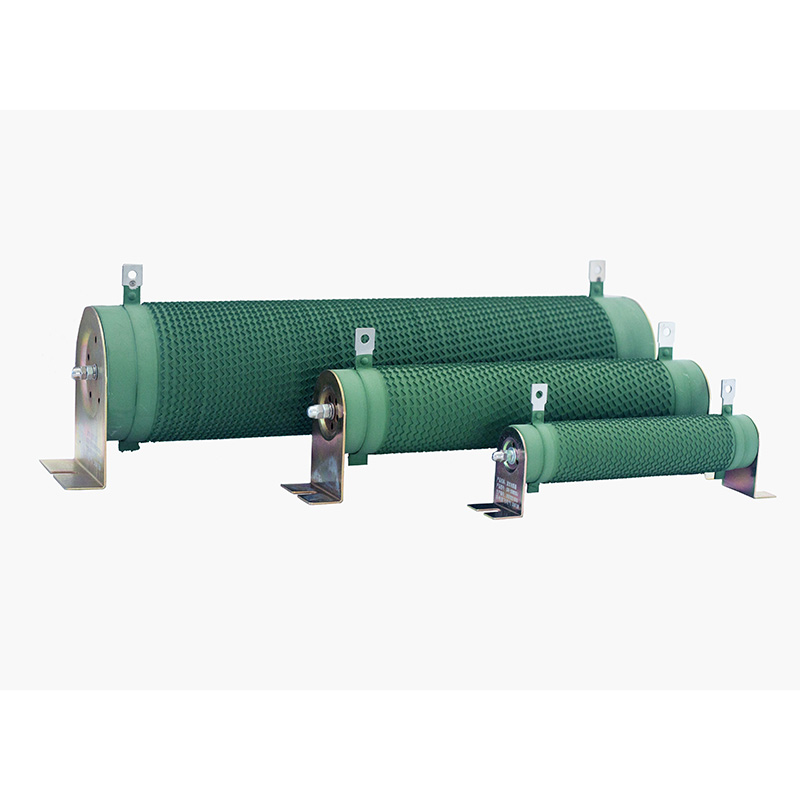

DUFEW CRR Series Inverter Corrugated Resistor ایک ہائی پاور بریکنگ جزو ہے جو انورٹر انرجی ڈسپیشن سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ تیز رفتار موٹر سستی کے دوران، دوبارہ پیدا کرنے والی توانائی انورٹر DC بس میں واپس آ جاتی ہے، جس سے وولٹیج میں اضافہ ہوتا ہے۔ توانائی کے مناسب انتظام کے بغیر، ضرورت سے زیادہ وولٹیج اوور وولٹیج کے تحفظ کو متحرک کر سکتا ہے یا پاور سیمی کنڈکٹر کے اجزاء کو نقصان پہنچا سکتا ہے۔
CRR سیریز میں اعلیٰ معیار کے نکل-کرومیم (Ni-Cr) یا Constantan الائے ربن کا استعمال کیا گیا ہے، جو ایک نالیدار ڈھانچے میں درستگی سے بنتا ہے اور ایک اعلی ایلومینا کھوکھلی سیرامک کور کے ارد گرد عمودی طور پر زخم ہوتا ہے۔ یہ ڈیزائن گرمی کی کھپت کے علاقے کو بڑھاتا ہے، تھرمل کارکردگی کو بہتر بناتا ہے، اور ہائی فریکوئنسی سوئچنگ کے دوران وولٹیج کے اسپائکس کو کم کرنے کے لیے پرجیوی انڈکٹنس کو کم کرتا ہے۔
بار بار بریک لگانے کے حالات کے لیے ڈیزائن کیا گیا، یہ پروڈکٹ صنعتی ماحول میں مضبوط مختصر وقت کے اوورلوڈ صلاحیت، مستحکم تھرمل کارکردگی، اور قابل اعتماد آپریشن فراہم کرتا ہے۔ یہ عام طور پر ایلیویٹرز، کرینوں، رولنگ ملز، انجیکشن مولڈنگ مشینوں، سینٹری فیوجز، کنویئرز اور دیگر متغیر فریکوئنسی ڈرائیو سسٹمز میں استعمال ہوتا ہے۔
موٹر ڈیلیریشن کے دوران، دوبارہ پیدا کرنے والی توانائی کو انورٹر ڈی سی بس سے بریکنگ یونٹ میں منتقل کیا جاتا ہے اور مزاحمتی عنصر کے ذریعے حرارت میں تبدیل کیا جاتا ہے۔ یہ عمل DC بس کے اوور وولٹیج کو روکنے، انورٹر کے اجزاء کی حفاظت، اور بار بار چلنے والے حالات میں بریک لگانے کی مستحکم کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔
| ماڈل کوڈ | مطلب | تفصیل |
|---|---|---|
| سی آر آر | مصنوعات کی سیریز | انورٹر نالیدار ریزسٹر |
| 2500W | ریٹیڈ پاور | 2500 واٹ |
| 54.4R | ریٹیڈ مزاحمت | 54.4 Ω |
| J | مزاحمتی رواداری | J = ±5% (اختیاری: K = ±10%، H = ±3%) |
| پیرامیٹر | تفصیلات |
|---|---|
| پاور رینج | 50W--10kW |
| آپریٹنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω--1kΩ |
| مزاحمتی رواداری | ±3%، ±5%، ±10% |
| تحفظ کی درجہ بندی | IP00 |
| درجہ حرارت کا گتانک (TCR) | ≤300 ppm/°C |
| شعلہ ریٹارڈنٹ درجہ بندی | UL 94V-2 |
| تعمیل کا معیار | GB/T 5792 |
ریزسٹر کو ایک ٹکڑا ہائی ایلومینا سیرامک کور پر کھوکھلی ہوا کے چینل کے ساتھ بنایا گیا ہے جو موثر ٹھنڈک کے لیے مسلسل ہوا کے بہاؤ کو فروغ دیتا ہے۔ سیرامک ڈھانچہ بار بار ہائی ٹمپریچر بریکنگ سائیکلوں کو کریکنگ کے بغیر برداشت کرتا ہے، بہترین موصلیت کی کارکردگی کو برقرار رکھتا ہے، اور تیز رفتار توانائی کی کھپت کے دوران تھرمل جھٹکے کو مؤثر طریقے سے جذب کرتا ہے۔
حرارتی عنصر اعلی مزاحمتی نکل-کرومیم مرکب ربن سے تیار کیا جاتا ہے، جو ایک مسلسل نالیدار پروفائل میں درست مہر لگاتا ہے۔ روایتی راؤنڈ وائر وائنڈنگ کے مقابلے میں، نالیدار ربن گرمی کی کھپت کا ایک بڑا علاقہ، زیادہ کرنٹ لے جانے کی صلاحیت، اور بار بار اسٹارٹ اسٹاپ بریک لگانے کے حالات میں زیادہ مستحکم مزاحمت فراہم کرتا ہے۔ درجہ حرارت کا گتانک نیچے رہتا ہے۔300 ppm/°C.
ٹرمینلز، لاکنگ کلیمپس، اور بڑھتے ہوئے بریکٹس کو موٹے سٹینلیس سٹیل سے اینٹی کورروشن پیسیویشن ٹریٹمنٹ کے ساتھ تیار کیا گیا ہے۔ اسمبلی مسلسل کمپن کے تحت محفوظ مکینیکل بندھن کو برقرار رکھتی ہے، بار بار سولڈرنگ گرمی کو برداشت کرتی ہے، اور آکسیڈیشن کی وجہ سے رابطے کی مزاحمت کو کم کرتی ہے، انورٹر ایپلی کیشنز کی مانگ میں قابل اعتماد آپریشن کو یقینی بناتی ہے۔
ایک ماحول دوست غیر نامیاتی موصل کوٹنگ اعلی درجہ حرارت، سنکنرن، نمی اور دھول کے خلاف بہترین مزاحمت فراہم کرتی ہے۔ قلیل مدتی اوورلوڈ حالات کے دوران، ریزسٹر کھلی آگ پیدا کیے بغیر سرخ چمک سکتا ہے، صنعتی ماحول میں الائے ربن کی سروس لائف کو بڑھاتے ہوئے آپریشنل سیفٹی کو بہتر بنانے میں مدد کرتا ہے۔
خاص طور پر VFD بریکنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا، ریزسٹر موٹر سست ہونے کے دوران پیدا ہونے والی تخلیق نو کی توانائی کو تیزی سے ضائع کر دیتا ہے، مؤثر طریقے سے DC بس وولٹیج میں اضافے کو روکتا ہے اور انورٹر اوور وولٹیج (OV) الارم کو ختم کرتا ہے۔
عمودی طور پر زخم شدہ نالیدار مرکب ربن روایتی وائر واؤنڈ ریزسٹرس کے مقابلے میں نمایاں طور پر بڑی ٹھنڈک کی سطح فراہم کرتا ہے۔ کھوکھلی سیرامک کور کے ساتھ مل کر، یہ موثر گرمی کی منتقلی، کم آپریٹنگ درجہ حرارت، اور بار بار اسٹارٹ اسٹاپ بریکنگ سائیکل کے دوران مستحکم کارکردگی فراہم کرتا ہے۔
برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔5 سیکنڈ تک 10 گنا ریٹیڈ پاور، ریزسٹر آسانی سے ہنگامی اسٹاپ کے دوران پیدا ہونے والی اعلی توانائی کی دالوں کو ہینڈل کرتا ہے، بھاری بوجھ کو کم کرنا، اور موٹر کی تیز رفتار سستی کو بغیر کسی نظر آنے والے نقصان کے۔
ہائی ایلومینا سیرامک، ہیوی ڈیوٹی سٹینلیس سٹیل ہارڈویئر، اور UL94V-2 شعلہ retardant کوٹنگ کے ساتھ تعمیر کیا گیا، ریزسٹر کمپن، سنکنرن، دھول، نمی، اور بار بار تھرمل سائیکلنگ کے خلاف بہترین مزاحمت پیش کرتا ہے، صنعتی ایپلی کیشنز کے مطالبے میں طویل مدتی وشوسنییتا کو یقینی بناتا ہے۔
مضبوط سٹینلیس سٹیل کی ماؤنٹنگ اسمبلی مسلسل کمپن کے دوران بھی محفوظ برقی رابطوں کو برقرار رکھتی ہے، ریزسٹر کو کرینوں، رولنگ ملز، ایلیویٹرز اور دیگر ہیوی ڈیوٹی انورٹر سے چلنے والے آلات کے لیے مثالی بناتی ہے۔
کی مزاحمتی رواداری کے ساتھ دستیاب ہے۔±3%، ±5%، اور ±10%، CRR سیریز سے پاور ریٹنگز کا احاطہ کرتا ہے۔50W سے 10kWاور مخصوص انورٹر کی ضروریات کو پورا کرنے کے لیے حسب ضرورت مزاحمتی اقدار، طول و عرض، ٹرمینل سٹائل، اور بڑھتے ہوئے کنفیگریشنز کو سپورٹ کرتا ہے۔
غیر نامیاتی موصل کوٹنگ شعلہ retardant، دھوئیں سے پاک، اور اس کے مطابق ہےUL94V-2ضروریات اوورلوڈ حالات کے دوران، ریزسٹر کھلی آگ پیدا کیے بغیر سرخ چمکتا ہے، جس سے آپریشنل حفاظت کو بہتر بنانے میں مدد ملتی ہے۔
کرینوں، ایلیویٹرز، لہرانے والے، ونچز، اور لفٹنگ پلیٹ فارمز کے لیے مثالی جو مستحکم انورٹر کی کارکردگی کو برقرار رکھتے ہوئے بار بار تیز رفتاری اور بریک لگانے کی ضرورت ہوتی ہے۔
رولنگ ملز، انجیکشن مولڈنگ مشینوں، CNC آلات، تار ڈرائنگ مشینوں، ٹیکسٹائل مشینری، اور بار بار بریک لگانے والے دیگر پروسیسنگ آلات کے لیے موزوں ہے۔
کنویئر سسٹمز، خودکار پروڈکشن لائنز، لاجسٹکس آلات، اور گودام آٹومیشن میں بڑے پیمانے پر استعمال کیا جاتا ہے تاکہ دوبارہ پیدا ہونے والی بریک توانائی کو جذب کیا جا سکے اور نظام کے استحکام کو بہتر بنایا جا سکے۔
موٹر ٹیسٹنگ سسٹمز، لوڈ سمولیشن آلات، لیبارٹری ٹیسٹ بینچز، سینٹری فیوجز، اور دیگر خصوصی صنعتی ایپلی کیشنز کے لیے تجویز کردہ جن کے لیے قابل اعتماد بریک لگانے والی توانائی کی کھپت کی ضرورت ہوتی ہے۔
DUFEW اعلی معیار کے پاور الیکٹرانک اجزاء کی ترقی اور تیاری میں مہارت رکھتا ہے، صنعتی صارفین، تقسیم کاروں اور OEM صارفین کے لیے قابل اعتماد مصنوعات اور مربوط حل فراہم کرتا ہے۔
جدید پیداواری سہولیات، معیاری مینوفیکچرنگ کے عمل، اور سخت کوالٹی کنٹرول مستحکم برقی کارکردگی، مسلسل مصنوعات کے معیار، اور قابل اعتماد طویل مدتی آپریشن کو یقینی بناتے ہیں۔
انورٹر بریک ریزسٹرس کے علاوہ، DUFE پاور الیکٹرانک مصنوعات کی ایک جامع رینج پیش کرتا ہے، بشمول ری ایکٹرز، بریکنگ یونٹس، فلٹرز، ٹرانسفارمرز، لوڈ بینکس، اور مختلف صنعتی ریزسٹر حل۔
حسب ضرورت مزاحمتی اقدار، طاقت کی درجہ بندی، طول و عرض، ٹرمینل کنفیگریشنز، اور بڑھتے ہوئے اختیارات کسٹمر کی ڈرائنگ یا تکنیکی وضاحتوں کی بنیاد پر دستیاب ہیں۔
موثر پروڈکشن مینجمنٹ اور تجربہ کار انجینئرنگ سپورٹ کے ساتھ، DUFEW عالمی صارفین کے لیے مستحکم لیڈ ٹائم، تیز تکنیکی مدد، اور پیشہ ورانہ مصنوعات کے انتخاب کی خدمات فراہم کرتا ہے۔
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ڈائی الیکٹرک اسٹینڈ وولٹیج | 2500VAC/50Hz/60s | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 5 سیکنڈ کے لیے 10× ریٹیڈ پاور | کوئی نظر آنے والا نقصان نہیں۔ |
| لوڈ لائف | سائیکلک آپریشن (10s ON / 90s OFF) | 9,000 گھنٹے |
| نم گرمی مزاحمت | 40°C ±2°C، 90--95% RH، 100 گھنٹے | ΔR ≤ ±(1%R + 0.05Ω) |
| تیز درجہ حرارت سائیکلنگ | -55°C / 55°C / 155°C، 15 منٹ ہر ایک، 5 سائیکل | ΔR ≤ ±(2%R + 0.05Ω) |
| گرمی کی مزاحمت | 350 ° C 2 گھنٹے کے لیے | کوئی مرئی رنگت یا نقصان نہیں۔ |
| درجہ حرارت کا گتانک | ریٹیڈ لوڈ بمقابلہ ابتدائی مزاحمت | ~300 ppm/°C |
| شعلہ مزاحمت | 5 منٹ کے لیے 10× ریٹیڈ پاور | کھلے شعلے کے بغیر سرخ چمکتا ہے۔ |
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ٹرمینل کی طاقت | 45N/30 سیکنڈز | کوئی ڈھیلا یا نظر آنے والا نقصان نہیں۔ |
| کمپن مزاحمت | 5--200Hz، 1g، 98m/s² | کوئی مرئی ساختی نقصان نہیں ہے۔ |
| سولڈرنگ گرمی کے خلاف مزاحمت | ٹرمینلز 350±5°C ٹانکا لگا کر 3 سیکنڈز کے لیے ڈوبا ہوا ہے۔ | ΔR ≤ ±(1%R + 0.05Ω) |
| سولڈریبلٹی | ٹرمینلز کو 5 سیکنڈ کے لیے 235±5°C ٹانکا لگانا | سولڈر کوریج ≥95% |
نوٹ: تمام کارکردگی کا ڈیٹا معیاری لیبارٹری ٹیسٹ کے حالات کے مطابق حاصل کیا جاتا ہے۔GB/T 5792مسلسل معیار اور قابل اعتماد مصنوعات کی کارکردگی کو یقینی بنانے کے لئے.
| موازنہ آئٹم | DUFEW Inverter Corrugated Resistor | عام مقصد پاور ریزسٹر |
|---|---|---|
| بنیادی درخواست | خاص طور پر VFD ڈائنامک بریکنگ اور دوبارہ تخلیقی توانائی کی کھپت کے لیے ڈیزائن کیا گیا ہے۔ | مسلسل بجلی کی کھپت اور عام مقصد کے برقی سرکٹس کے لیے ڈیزائن کیا گیا ہے۔ |
| آپریٹنگ ڈیوٹی | وقفے وقفے سے ڈیوٹی سائیکلوں کے ساتھ مختصر وقت، اعلی توانائی کی نبض کا آپریشن | مسلسل یا مستحکم ریاستی آپریشن |
| انتخاب کا طریقہ | انورٹر کی وضاحتوں کے مطابق مزاحمت کا انتخاب؛ پاور ریٹنگ کا حساب بریک ڈیوٹی سائیکل کی بنیاد پر کیا جاتا ہے۔ | مسلسل بجلی کی کھپت کی ضروریات کے مطابق منتخب کیا گیا ہے۔ |
| اوورلوڈ کی صلاحیت | تک برداشت کرتا ہے۔5 سیکنڈ کے لیے 10× ریٹیڈ پاور، تخلیق نو بریک کے لئے مثالی | اوورلوڈ کی محدود صلاحیت؛ بار بار اعلی توانائی کی دالوں کے لئے موزوں نہیں ہے۔ |
| حرارت کی کھپت | نالیدار ربن کا ڈھانچہ موثر حرارت کی منتقلی کے لیے ٹھنڈک کی ایک بڑی سطح فراہم کرتا ہے۔ | روایتی سمیٹ کولنگ کی محدود کارکردگی پیش کرتا ہے۔ |
| آپریٹنگ درجہ حرارت | تک سطح کا درجہ حرارت300°Cکے ساتھ350 °Cگرمی مزاحم کوٹنگ | عام طور پر نیچے200°Cریزسٹر کی قسم پر منحصر ہے |
| وولٹیج سپائیک دبانا | نالیدار وائنڈنگ سوئچنگ وولٹیج اسپائکس کو کم کرنے اور انورٹر کے استحکام کو بہتر بنانے میں مدد کرتی ہے | وولٹیج سپائیک دبانے کے لیے کوئی اصلاح نہیں ہے۔ |
| مکینیکل وشوسنییتا | سٹینلیس سٹیل کے ٹرمینلز اور بریکٹ ہیوی ڈیوٹی صنعتی آلات کے لیے بہترین کمپن مزاحمت فراہم کرتے ہیں | معیاری تعمیر عام برقی ایپلی کیشنز کے لیے ہے۔ |
| عام ایپلی کیشنز | ایلیویٹرز، کرینیں، رولنگ ملز، سرو سسٹمز، انجیکشن مولڈنگ مشینیں، کنویئرز | عام الیکٹرانک آلات، بجلی کی فراہمی، روشنی کے سرکٹس، اور صنعتی کنٹرول سسٹم |
A: ایک انورٹر بریک ریزسٹر خاص طور پر موٹر ڈیلیریشن کے دوران پیدا ہونے والی تخلیق نو کی توانائی کو جذب کرنے کے لیے ڈیزائن کیا گیا ہے۔ معیاری پاور ریزسٹرس کے برعکس، یہ قلیل مدتی، ہائی انرجی پلس کے حالات میں کام کرتا ہے اور بجلی کی مسلسل کھپت کے بجائے وقفے وقفے سے بریک ڈیوٹی کے لیے موزوں ہے۔
A: مزاحمتی قدر کو انورٹر مینوفیکچرر کی تجویز کردہ تصریح پر عمل کرنا چاہیے، جبکہ پاور ریٹنگ کو بریک کی فریکوئنسی، بریک لگانے کا وقت، ڈیوٹی سائیکل اور موٹر پاور کے مطابق منتخب کیا جانا چاہیے۔ اگر آپ کو یقین نہیں ہے تو، DUFE کی انجینئرنگ ٹیم آپ کی درخواست کی بنیاد پر مناسب ماڈل کی سفارش کر سکتی ہے۔
A: یہ عام طور پر ہے۔سفارش نہیں کی. مختلف انورٹرز میں مختلف بریک وولٹیجز اور آپریٹنگ سیکونسز ہو سکتے ہیں۔ ریزسٹر کا اشتراک غیر مستحکم آپریشن یا بریک لگانے کی ناکافی کارکردگی کا نتیجہ ہو سکتا ہے۔ اگر مشترکہ ریزسٹر کی ضرورت ہو تو مزاحمتی قدر اور طاقت کی درجہ بندی دونوں کو احتیاط سے شمار کیا جانا چاہیے۔
A: ہاں۔ ہم OEM اور ODM مینوفیکچرنگ خدمات فراہم کرتے ہیں، بشمول حسب ضرورت مزاحمتی قدریں، پاور ریٹنگز، طول و عرض، ٹرمینل اسٹائل، بڑھتے ہوئے بریکٹ، اور کسٹمر ڈرائنگ یا تکنیکی وضاحتوں پر مبنی مکمل حل۔
A: یہ معیاری VFD بریکنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں زیادہ اوورلوڈ کی صلاحیت اور موثر گرمی کی کھپت بنیادی ضروریات ہیں۔ اےنان انڈکٹیو نالیدار ریزسٹراعلی تعدد PWM سرکٹس، انرجی سٹوریج سسٹمز، اور ایپلی کیشنز کے لیے تجویز کیا جاتا ہے جہاں انتہائی کم انڈکٹنس اہم ہے۔
A: انورٹر بریک ریزسٹرس بڑے پیمانے پر ایلیویٹرز، کرینوں، لہرانے، رولنگ ملز، انجیکشن مولڈنگ مشینوں، کنویئرز، ٹیکسٹائل مشینری، خودکار پروڈکشن لائنوں، سرو ڈرائیو سسٹمز، اور قابل تجدید توانائی کے آلات میں استعمال ہوتے ہیں۔
DUFEW اعلی معیار فراہم کرتا ہے۔انورٹر نالیدار مزاحمصنعتی آٹومیشن، قابل تجدید توانائی، اور دنیا بھر میں موٹر ڈرائیو ایپلی کیشنز کے لیے۔ چاہے آپ کو معیاری پروڈکٹ کی ضرورت ہو یا مکمل طور پر حسب ضرورت حل، ہماری انجینئرنگ ٹیم پیشہ ورانہ سفارشات اور تیز رفتار پیداوار کے ساتھ آپ کے پروجیکٹ کو سپورٹ کرنے کے لیے تیار ہے۔
- OEM اور ODM مینوفیکچرنگ
- حسب ضرورت مزاحمتی اقدار
- حسب ضرورت پاور ریٹنگز (50W--10kW)
- حسب ضرورت طول و عرض اور بڑھتے ہوئے اختیارات
- تکنیکی انتخاب کی حمایت
- مستحکم بلک پیداوار
- تیز رفتار عالمی ترسیل
اپنی درخواست پر بحث کرنے یا مسابقتی کوٹیشن کی درخواست کرنے کے لیے آج ہی DUFE سے رابطہ کریں۔
