ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

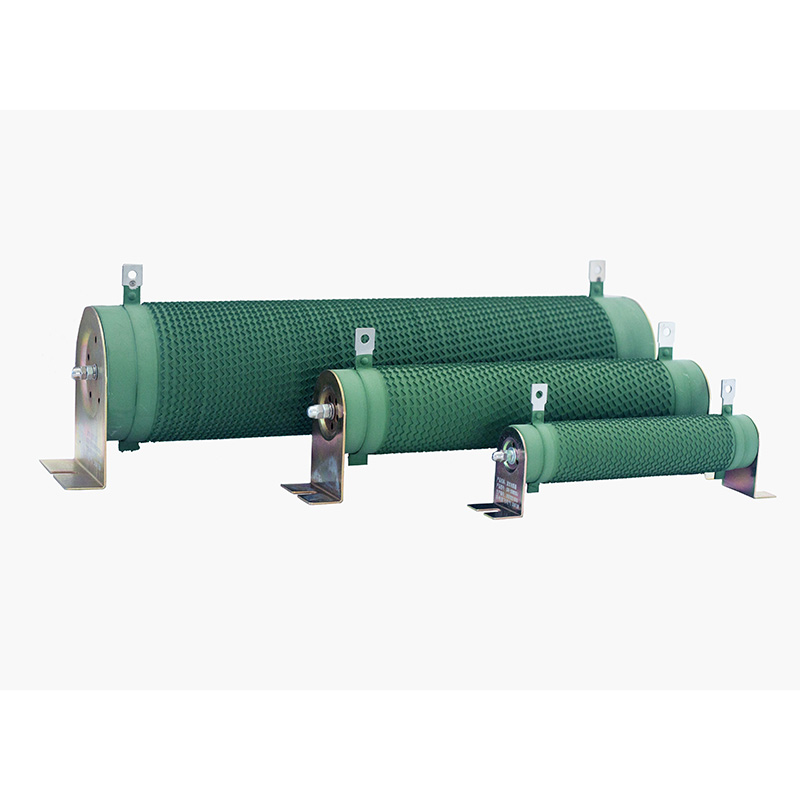

DUFEW Tubular Resistor ایک اعلی طاقت والا وائر واؤنڈ جزو ہے جو سیرامک ٹیوب کے ڈھانچے کے ساتھ بنایا گیا ہے جو بجلی کی موصلیت اور موثر حرارت کی منتقلی فراہم کرتا ہے۔ Nickel-Chromium (Ni-Cr)، Manganin، یا Constantan الائے سے بنی مزاحمتی تاریں مستحکم مزاحمت، مضبوط اوورلوڈ صلاحیت، اور مسلسل تھرمل کارکردگی کو حاصل کرنے کے لیے سیرامک کور کے گرد ٹھیک ٹھیک زخم لگتی ہیں۔
سیرامک ٹیوب ڈیزائن اندرونی بنیادی ڈھانچے کے ذریعے حرارت کی منتقلی کے ذریعے بجلی کی کثافت اور کولنگ کی کارکردگی کو بہتر بناتا ہے۔ سمیٹنے کے بعد، مزاحمتی تار کو آکسیڈیشن، نمی اور ماحولیاتی اثر و رسوخ سے بچانے کے لیے اعلی درجہ حرارت کے شعلے کو روکنے والی پرت کے ساتھ ریزسٹر کوٹ دیا جاتا ہے، جس سے صنعتی حالات میں مستحکم آپریشن کو برقرار رکھنے میں مدد ملتی ہے۔
صنعتی پاور ایپلی کیشنز کے لیے موزوں، یہ ریزسٹر عام طور پر VFD بریکنگ سسٹمز، موٹر سٹارٹنگ سرکٹس، لوڈ ٹیسٹنگ آلات، ویلڈنگ مشینوں اور دیگر برقی نظاموں میں استعمال ہوتا ہے جن کے لیے کنٹرول شدہ توانائی کی کھپت اور قابل اعتماد تھرمل کارکردگی کی ضرورت ہوتی ہے۔
ریزسٹر سیرامک ٹیوب کے ارد گرد مزاحمتی مرکب تار کے زخم کے ذریعے برقی توانائی کو حرارت میں تبدیل کرتا ہے۔ سیرامک کور موصلیت فراہم کرتا ہے جبکہ موثر درجہ حرارت کنٹرول کے لیے ارد گرد کے ماحول میں حرارت کی منتقلی میں مدد کرتا ہے۔
ہائی کرنٹ، شارٹ ٹائم اوورلوڈ اور بار بار سوئچنگ کے حالات میں مستحکم کارکردگی کے ساتھ، یہ متحرک بریک، موٹر اسٹارٹنگ، کرنٹ لمٹنگ، لوڈ سمولیشن، وولٹیج گرنے، اور توانائی کی کھپت ایپلی کیشنز کے لیے موزوں ہے۔
| ماڈل کوڈ | مطلب | تفصیل |
|---|---|---|
| سی آر آر | مصنوعات کی سیریز | نلی نما ریزسٹر |
| 2500W | ریٹیڈ پاور | 2500 واٹ |
| 54.4R | ریٹیڈ مزاحمت | 54.4 Ω |
| J | مزاحمتی رواداری | J = ±5% (اختیاری: K = ±10%، H = ±3%) |
| پیرامیٹر | تفصیلات |
|---|---|
| پاور رینج | 50W--10kW |
| آپریٹنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω--1kΩ |
| مزاحمتی رواداری | ±3%، ±5%، ±10% |
| تحفظ کی درجہ بندی | IP00 |
| درجہ حرارت کا گتانک (TCR) | ≤300 ppm/°C |
| شعلہ ریٹارڈنٹ درجہ بندی | UL 94V-2 |
| تعمیل کا معیار | GB/T 5792 |
سمیٹنے کا ڈھانچہ براہ راست ریزسٹر کی حرارت کی کھپت کی صلاحیت، انڈکٹنس، اور اطلاق کی مناسبیت کو متاثر کرتا ہے۔
مزاحمتی تار سیرامک ٹیوب کے ارد گرد ایک روایتی سرپل پیٹرن میں زخم ہے. یہ ڈھانچہ کم تعدد بجلی کی کھپت کی ایپلی کیشنز کے لیے ایک سادہ اور اقتصادی حل پیش کرتا ہے جہاں انڈکٹنس ایک اہم تشویش نہیں ہے۔
مزاحمتی تار ایک نالیدار پروفائل میں بنتی ہے اور سیرامک ٹیوب پر عمودی طور پر نصب ہوتی ہے۔ یہ ڈیزائن پرجیوی انڈکٹنس کو کم کرتے ہوئے ٹھنڈک کی سطح کے رقبے کو نمایاں طور پر بڑھاتا ہے، جو اسے VFD بریکنگ سسٹمز، پلس بوجھ، اور ایپلی کیشنز کے لیے مثالی بناتا ہے جن کے لیے تھرمل کارکردگی میں بہتری کی ضرورت ہوتی ہے۔
ایک مستقل مزاحمتی قدر فراہم کرتا ہے اور زیادہ تر معیاری صنعتی ایپلی کیشنز کے لیے موزوں ہے جن کو مستحکم اور دیکھ بھال سے پاک آپریشن کی ضرورت ہوتی ہے۔
مزاحمت کو حرکت پذیر دھاتی کلیمپ یا ٹیپنگ میکانزم کا استعمال کرتے ہوئے ایڈجسٹ کیا جا سکتا ہے، جس سے آلات کے کمیشننگ، ٹیسٹنگ، اور متغیر لوڈ ایپلی کیشنز کے لیے لچکدار مزاحمتی ترتیبات کی اجازت دی جا سکتی ہے۔
ایک ہی ریزسٹر سے مختلف مزاحمتی اقدار فراہم کرنے کے لیے متعدد ٹیپنگ پوائنٹس کے ساتھ دستیاب ہے، جس سے یہ پیچیدہ الیکٹریکل سرکٹس اور ملٹی اسٹیج لوڈ کنٹرول کے لیے موزوں ہے۔
اعلیٰ معیار کے موصل سیرامک سے تیار کردہ، یہ ٹیوب بہترین ڈائی الیکٹرک طاقت، موثر حرارت کی منتقلی، اعلی مکینیکل طاقت، اور مسلسل صنعتی آپریشن کے دوران تھرمل جھٹکے کے خلاف شاندار مزاحمت فراہم کرتی ہے۔
Nickel-Chromium (Ni-Cr)، Manganin، اور Constantan alloys میں دستیاب، مزاحمتی تار مستحکم برقی خصوصیات، بہترین اوورلوڈ صلاحیت، اور بار بار تھرمل سائیکلنگ کے تحت طویل مدتی مزاحمتی استحکام پیش کرتا ہے۔
ایک ماحول دوست غیر نامیاتی موصل کوٹنگ مزاحمتی تار کو آکسیڈیشن، نمی، دھول اور سنکنرن سے بچاتی ہے جبکہ UL94V-2 کی ضروریات کے مطابق قابل اعتماد شعلہ مزاحمتی کارکردگی فراہم کرتی ہے۔
سیرامک ٹیوب ایک انسولیٹنگ سپورٹ اور ایک موثر ہیٹ ڈسپیشن میڈیم دونوں کے طور پر کام کرتی ہے، جس سے ریزسٹر کو کمپیکٹ فوٹ پرنٹ کے اندر اعلی پاور ریٹنگ فراہم کرنے کی اجازت ملتی ہے۔ یہ صنعتی ایپلی کیشنز کے لیے مثالی بناتا ہے جہاں تنصیب کی جگہ محدود ہے۔
سیرامک ٹیوب کی اعلی تھرمل چالکتا مزاحمتی تار سے ارد گرد کی ہوا میں تیزی سے گرمی کی منتقلی کے قابل بناتی ہے۔ اختیاری عمودی نالیدار وائنڈنگ ٹھنڈک کی سطح کو مزید بڑھاتی ہے، مسلسل بوجھ کی کارکردگی کو بہتر بناتی ہے اور آپریٹنگ درجہ حرارت کو کم کرتی ہے۔
اعلیٰ معیار کے سیرامک مواد سے تیار کردہ اور اعلی درجہ حرارت کی غیر نامیاتی موصلیت کوٹنگ کے ذریعے محفوظ کیا گیا، ریزسٹر 350°C تک آپریٹنگ درجہ حرارت کو برداشت کر سکتا ہے۔ گلاس تامچینی لیپت ورژن ان ایپلی کیشنز کے لیے دستیاب ہیں جن کے لیے 375°C تک درجہ حرارت کی ضرورت ہوتی ہے۔
ہائی کرنٹ اور مختصر دورانیے کے اوورلوڈ ایپلی کیشنز کے لیے ڈیزائن کیا گیا، ریزسٹر تھرمل جھٹکا اور بار بار پلس لوڈنگ کے لیے بہترین مزاحمت فراہم کرتا ہے۔ یہ موٹر سٹارٹنگ، ڈائنامک بریکنگ، اور لوڈ ٹیسٹنگ ایپلی کیشنز کے لیے موزوں ہے۔
DUFEW مختلف صنعتوں میں متنوع برقی اور مکینیکل ضروریات کو پورا کرنے کے لیے فکسڈ، ایڈجسٹ ایبل، ملٹی ٹرمینل، کم انڈکٹینس، اور اپنی مرضی کے مطابق ڈیزائن کردہ ٹیوبلر ریزسٹرس پیش کرتا ہے۔
ریزسٹر کو مختلف قسم کے بڑھتے ہوئے بریکٹ اور ٹرمینل کنفیگریشن کے ساتھ فراہم کیا جا سکتا ہے، جس سے بجلی کی الماریوں، لوڈ بینکوں، جانچ کے آلات اور صنعتی مشینری میں آسان تنصیب کی جا سکتی ہے۔
پریمیم ریزسٹنس الائے وائر، ایک پائیدار سیرامک ڈھانچہ، اور ایک آکسیڈیشن مزاحم حفاظتی کوٹنگ مستحکم مزاحمتی اقدار، بہترین تھرمل استحکام، اور مطلوبہ آپریٹنگ حالات کے تحت سروس کی توسیع کو یقینی بناتی ہے۔
ویلڈنگ مشینوں، صنعتی کنٹرول کیبنٹ، اور کرنٹ کو محدود کرنے، وولٹیج گرنے، اور توانائی کی کھپت کے لیے الیکٹریکل آٹومیشن سسٹم میں وسیع پیمانے پر استعمال کیا جاتا ہے۔
لوڈ بینکوں، برن ان ٹیسٹنگ آلات، بیٹری ڈسچارج سسٹمز، اور پاور سپلائی کے عمر رسیدہ ٹیسٹ کے لیے موزوں ہے جہاں بجلی کی مستحکم کھپت کی ضرورت ہے۔
چھوٹے اور درمیانے درجے کی طاقت والے VFD بریکنگ سسٹمز، موٹر اسٹارٹنگ سرکٹس، سروو ڈرائیو سسٹمز، اور صنعتی ٹرانسمیشن کے آلات میں لاگو ہوتا ہے جس کے لیے قابل اعتماد بریک اور لوڈ کنٹرول کی ضرورت ہوتی ہے۔
مستحکم مزاحمت فراہم کرنے اور سرکٹ کی وشوسنییتا کو بہتر بنانے کے لیے بجلی کی پیمائش کے آلات، تحفظ کے سرکٹس، سوئچ گیئر، اور کنٹرول پینلز میں استعمال کیا جاتا ہے۔
بین الاقوامی صارفین کے لیے دستیاب لچکدار حسب ضرورت کے ساتھ صنعتی آلات کی بحالی، مشین اپ گریڈ، اور OEM مینوفیکچرنگ کے لیے ایک مثالی متبادل حل۔
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ڈائی الیکٹرک اسٹینڈ وولٹیج | 2500VAC/50Hz/60s | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 5 سیکنڈ کے لیے 10× ریٹیڈ پاور | کوئی نظر آنے والا نقصان نہیں۔ |
| لوڈ لائف | سائیکلک آپریشن (10s ON / 90s OFF) | 9,000 گھنٹے |
| نم گرمی مزاحمت | 40°C ±2°C، 90--95% RH، 100 گھنٹے | ΔR ≤ ±(1%R + 0.05Ω) |
| تیز درجہ حرارت سائیکلنگ | -55°C / 55°C / 155°C، 15 منٹ ہر ایک، 5 سائیکل | ΔR ≤ ±(2%R + 0.05Ω) |
| گرمی کی مزاحمت | 350 ° C 2 گھنٹے کے لیے | کوئی مرئی رنگت یا نقصان نہیں۔ |
| درجہ حرارت کا گتانک (TCR) | ریٹیڈ لوڈ بمقابلہ ابتدائی مزاحمت | ~300 ppm/°C |
| شعلہ مزاحمت | 5 منٹ کے لیے 10× ریٹیڈ پاور | کھلے شعلے کے بغیر سرخ چمکتا ہے۔ |
| خصوصیت | ٹیسٹ کی شرائط | کارکردگی |
|---|---|---|
| ٹرمینل کی طاقت | 45N/30 سیکنڈز | کوئی ڈھیلا یا نظر آنے والا نقصان نہیں۔ |
| کمپن مزاحمت | 5--200Hz، 1g، 98m/s² | کوئی مرئی ساختی نقصان نہیں ہے۔ |
| سولڈرنگ گرمی کے خلاف مزاحمت | ٹرمینلز 350±5°C ٹانکا لگا کر 3 سیکنڈز کے لیے ڈوبا ہوا ہے۔ | ΔR ≤ ±(1%R + 0.05Ω) |
| سولڈریبلٹی | ٹرمینلز کو 5 سیکنڈ کے لیے 235±5°C ٹانکا لگانا | سولڈر کوریج ≥95% |
نوٹ: تمام کارکردگی کا ڈیٹا معیاری لیبارٹری کے حالات میں GB/T 5792 کے مطابق ماپا جاتا ہے۔ اصل کارکردگی تنصیب کے حالات، محیط درجہ حرارت، اور آپریٹنگ ڈیوٹی سائیکل کے لحاظ سے مختلف ہو سکتی ہے۔
| موازنہ آئٹم | DUFEW Tubular Resistor | روایتی غیر نلی نما پاور ریزسٹر |
|---|---|---|
| بنیادی ڈھانچہ | اعلی طاقت والی سیرامک ٹیوب موصلیت کی حمایت اور گرمی کی کھپت دونوں کے طور پر کام کرتی ہے | سپورٹ ڈھانچہ بنیادی طور پر مکینیکل ہے، جس میں گرمی کی کھپت کی نسبتاً محدود صلاحیت ہے۔ |
| پاور ڈینسٹی | موثر تھرمل ترسیل کی وجہ سے اسی تنصیب کی جگہ کے اندر زیادہ پاور آؤٹ پٹ | ساختی اور ٹھنڈک کی حدود کی وجہ سے کم بجلی کی کثافت |
| حرارت کی کھپت | سیرامک ٹیوب تیزی سے گرمی کی منتقلی فراہم کرتا ہے؛ اختیاری نالیدار سمیٹ کولنگ کی کارکردگی کو مزید بہتر بناتا ہے۔ | گرمی کی کھپت کا انحصار بنیادی طور پر سطح کے رقبے پر ہوتا ہے اور عام طور پر کم موثر ہوتا ہے۔ |
| کنفیگریشن کے اختیارات | فکسڈ، ایڈجسٹ، ملٹی ٹرمینل، اور کم انڈکٹنس ورژن میں دستیاب ہے۔ | محدود کنفیگریشن لچک کے ساتھ زیادہ تر فکسڈ مزاحمتی ڈیزائن |
| مکینیکل طاقت | موٹی دیوار ایلومینا سیرامک کی تعمیر بہترین اثر مزاحمت اور طویل مدتی ساختی استحکام پیش کرتی ہے | باریک سیرامک یا فلم پر مبنی ڈھانچے نقل و حمل اور تنصیب کے دوران کریکنگ یا نقصان کے لیے زیادہ حساس ہوتے ہیں۔ |
| دیکھ بھال | ہموار بیلناکار سطح دھول کے جمع ہونے کو کم کرتی ہے اور معمول کی صفائی کو آسان بناتی ہے | فاسد سطحیں زیادہ آسانی سے دھول اکٹھی کر سکتی ہیں، جس کے لیے زیادہ بار بار صفائی کی ضرورت ہوتی ہے۔ |
| عام ایپلی کیشنز | متحرک بریک، موٹر سٹارٹنگ، لوڈ بینک، ٹیسٹنگ کا سامان، صنعتی آٹومیشن، ویلڈنگ مشینیں | عام مقصد کے الیکٹرانک سرکٹس اور روایتی بجلی کی کھپت کی ایپلی کیشنز |
DUFEW صنعتی پاور ریزسٹرس اور پاور الیکٹرانک اجزاء کے ڈیزائن اور مینوفیکچرنگ میں مہارت رکھتا ہے، عالمی OEMs، تقسیم کاروں اور صنعتی صارفین کے لیے قابل اعتماد مصنوعات فراہم کرتا ہے۔
ہمارے پروڈکٹ پورٹ فولیو میں ٹیوبلر ریزسٹرس، کوروگیٹڈ ریزسٹرس، ایلومینیم ہاؤسڈ ریزسٹرس، بریک ریزسٹر بینک، ری ایکٹر، بریکنگ یونٹس، ٹرانسفارمرز، فلٹرز اور لوڈ ٹیسٹنگ سسٹم شامل ہیں۔
ہر پروڈکٹ معیاری پیداواری عمل کے تحت تیار کی جاتی ہے اور مستحکم کارکردگی اور مستقل معیار کو یقینی بنانے کے لیے شپمنٹ سے قبل جامع الیکٹریکل اور مکینیکل ٹیسٹنگ سے گزرتی ہے۔
ہم حسب ضرورت مزاحمتی قدریں، پاور ریٹنگز، طول و عرض، ٹرمینل کی قسمیں، وائنڈنگ ڈھانچہ، اور بڑھتے ہوئے حل فراہم کرتے ہیں جو کسٹمر کی ڈرائنگ یا درخواست کی ضروریات پر مبنی ہیں۔
جدید مینوفیکچرنگ سہولیات اور ایک تجربہ کار انجینئرنگ ٹیم کے ساتھ، DUFEW آپ کے پورے پروجیکٹ میں مستحکم پیداواری صلاحیت، تیز رفتار وقت اور پیشہ ورانہ تکنیکی مدد فراہم کرتا ہے۔
A: ایک ٹیوبلر ریزسٹر ایک قسم کا وائر واؤنڈ ریزسٹر ہے جو سیرامک ٹیوب کو اپنے انسولیٹنگ کور کے طور پر استعمال کرتا ہے۔ فلیٹ یا پلیٹ قسم کے ڈیزائنوں کے مقابلے میں، نلی نما ڈھانچہ بہتر گرمی کی کھپت، زیادہ طاقت کی کثافت، بہتر میکانکی طاقت، اور ایڈجسٹ یا ملٹی ٹرمینل کنفیگریشنز کے لیے زیادہ لچک پیش کرتا ہے۔
A: ہاں۔ DUFEW مکمل OEM اور ODM حسب ضرورت خدمات فراہم کرتا ہے، بشمول مزاحمتی قدریں، پاور ریٹنگز، طول و عرض، مزاحمتی تار کا مواد، ٹرمینل کی قسمیں، بڑھتے ہوئے بریکٹ، ایڈجسٹ ایبل ڈھانچے، اور آپ کی ڈرائنگ یا درخواست کی ضروریات کی بنیاد پر ملٹی ٹرمینل کنفیگریشنز۔
A: معیاری ورژن میں IP00 کھلی قسم کی تعمیر ہے اور اس کا مقصد بجلی کی الماریوں یا آلات کے اندر تنصیب کے لیے ہے۔ زیادہ نمی یا سخت آپریٹنگ ماحول کے لیے، ہم شیشے کے تامچینی لیپت یا خصوصی طور پر محفوظ شدہ ورژن کو منتخب کرنے، یا مناسب دیوار اور نمی سے بچنے کے اقدامات استعمال کرنے کی تجویز کرتے ہیں۔
A: متبادل کو اصل مزاحمتی قدر، پاور ریٹنگ، آپریٹنگ وولٹیج، اور تنصیب کے طول و عرض سے مماثل ہونا چاہیے۔ اگر اصل ماڈل دستیاب نہیں ہے تو DUFEW محفوظ اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے آپ کی درخواست کی بنیاد پر مساوی یا اپ گریڈ شدہ حل تجویز کر سکتا ہے۔
A: فکسڈ ماڈلز مستحکم مزاحمتی تقاضوں کے ساتھ سازوسامان کے لیے مثالی ہیں، جب کہ ایڈجسٹ ایبل ورژن کمیشننگ، ٹیسٹنگ، لوڈ سمولیشن، اور ایسی ایپلی کیشنز کے لیے بہتر ہیں جن کے لیے آپریشن کے دوران مزاحمتی ایڈجسٹمنٹ کی ضرورت ہوتی ہے۔
A: یہ بڑے پیمانے پر موٹر ڈرائیوز، انورٹر بریکنگ سسٹمز، ویلڈنگ کا سامان، لوڈ بینکس، پاور ٹیسٹنگ کا سامان، صنعتی آٹومیشن، برقی کنٹرول پینلز، بیٹری ڈسچارج سسٹم، قابل تجدید توانائی کا سامان، ریلوے سسٹم، اور دیگر ہیوی ڈیوٹی صنعتی ایپلی کیشنز میں استعمال ہوتا ہے۔
DUFE صنعتی پاور کنٹرول، بریکنگ سسٹم، لوڈ ٹیسٹنگ، اور توانائی کی کھپت کی ایپلی کیشنز کے لیے اعلیٰ معیار کے ٹیوبلر ریزسٹرس تیار کرتا ہے۔ چاہے آپ کو معیاری مصنوعات کی ضرورت ہو یا مکمل طور پر حسب ضرورت حل، ہماری انجینئرنگ ٹیم پیشہ ورانہ تکنیکی مدد اور تیز رفتار کوٹیشن فراہم کرنے کے لیے تیار ہے۔
- OEM اور ODM مینوفیکچرنگ
- حسب ضرورت مزاحمتی اقدار
- پاور ریٹنگز 50W سے 10kW تک
- سایڈست اور ملٹی ٹرمینل ڈیزائن
- حسب ضرورت طول و عرض اور بڑھتے ہوئے حل
- انجینئرنگ سلیکشن سپورٹ
- مستحکم بلک پیداوار
- دنیا بھر میں ترسیل
اپنی درخواست کی ضروریات پر بات کرنے اور حسب ضرورت کوٹیشن حاصل کرنے کے لیے آج ہی DUFE سے رابطہ کریں۔
