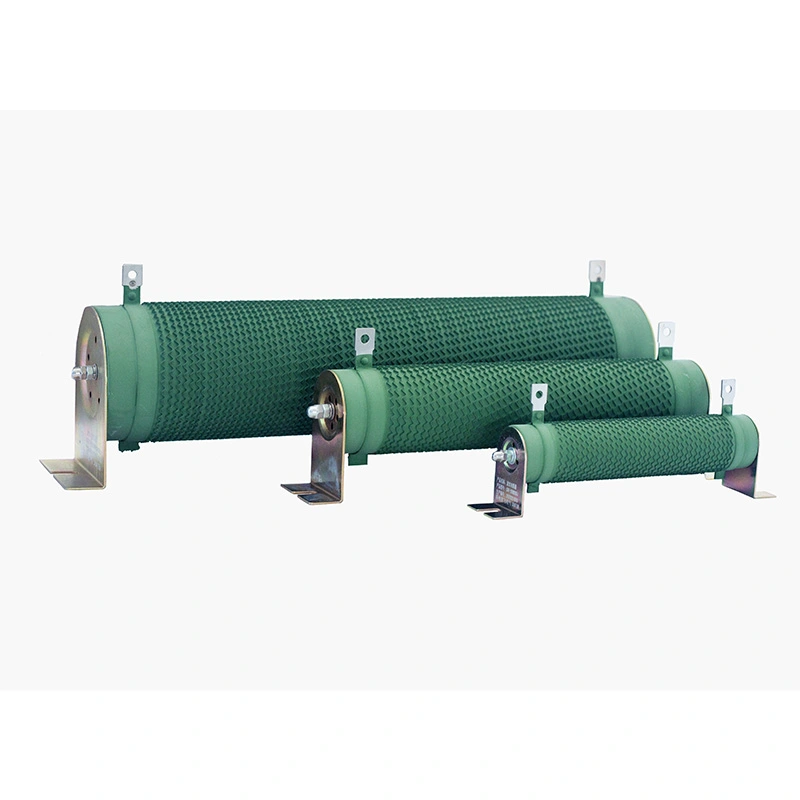

نان انڈکٹیو نالیدار ریزسٹر

DUFEW CRR سیریز Non-Inductive Corrugated Resistor ایک ہائی پاور غیر فعال توانائی کی کھپت ریزسٹر ہے جو خاص طور پر درمیانے اور ہائی فریکوئنسی پلس سرکٹس کے لیے موزوں ہے۔ ایک منفرد عمودی نالیدار فلیٹ ربن نان انڈکٹیو وائنڈنگ ڈھانچہ کی خصوصیت کے ساتھ، پروڈکٹ 50W سے 10kW تک پاور ریٹنگز، 0.01Ω سے 1kΩ تک مزاحمتی اقدار، تین مزاحمتی رواداری کے اختیارات، اور 1200V کا زیادہ سے زیادہ آپریٹنگ وولٹیج پیش کرتا ہے۔

بہترین پلس اوورلوڈ صلاحیت اور مستحکم تھرمل کارکردگی کے ساتھ ڈیزائن کیا گیا ہے، یہ دنیا بھر میں توانائی کی کھپت، کرنٹ سینسنگ، بریک، سرج سپریشن، اور لوڈ ٹیسٹنگ کے لیے قابل تجدید توانائی کے نظام، صنعتی آٹومیشن، اور لیبارٹری ٹیسٹ کے آلات کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔

ماڈل عہدہ

مثالی ماڈل: CRR 2500W 54.4R J

بنیادی وضاحتیں

مواد اور تعمیراتی خصوصیات

1. اعلی درجہ حرارت کھوکھلی سرامک کور

ون پیس ہائی ایلومینا انسولیٹنگ سیرامک ​​سے تیار کردہ، کھوکھلی کور میں موثر گرمی کی کھپت کے لیے ایک اندرونی کنویکشن ایئر چینل موجود ہے۔ یہ بہترین کمپن مزاحمت فراہم کرتا ہے اور 350 ° C تک درجہ حرارت پر مستحکم موصلیت کی کارکردگی کو برقرار رکھتا ہے۔ سیرامک ​​ڈھانچہ بار بار ہائی اور کم درجہ حرارت کی سائیکلنگ کو بغیر کریکنگ کے برداشت کرتا ہے۔

2. کم مزاحمتی نالیدار مصر دات کا ربن (نکل-کرومیم/کانسٹینٹان)

فلیٹ الائے ربن ایک مسلسل نالیدار پروفائل میں درستگی پر مہر لگا ہوا ہے، جو ایک غیر معمولی طور پر کم درجہ حرارت کی مزاحمت (TCR) فراہم کرتا ہے۔ مختلف ایپلی کیشنز کے مطابق دو مرکب مواد دستیاب ہیں: مسلسل ہائی پاور بریکنگ اور توانائی کی کھپت کے لیے نکل-کرومیم (نی-کر)، اور درستگی کم کرنٹ سینسنگ سرکٹس کے لیے کانسٹینٹان۔

3. تمام سٹینلیس سٹیل بڑھتے ہوئے اور ٹرمینل اسمبلی

اختتامی کلیمپس، ٹرمینل پوسٹس، اور بڑھتے ہوئے بریکٹس موٹے سٹینلیس سٹیل سے تیار کیے جاتے ہیں جس میں ایک غیر فعال اینٹی کورروشن فنش ہوتا ہے۔ اسمبلی ڈھیلے کیے بغیر 45N ٹرمینل پل ٹیسٹ پاس کرتی ہے، سولڈرنگ گرمی کے خلاف بہترین مزاحمت پیش کرتی ہے، اور آکسیڈیشن کی وجہ سے ہونے والی رابطہ حرارت کو کم کرتی ہے۔

4. نان انڈکٹیو ڈیزائن

ڈوئل وائر ریورس نان انڈکٹیو وائنڈنگ تکنیک کا استعمال کرتے ہوئے، مساوی سیریز انڈکٹینس (ESL) کو عام طور پر 10nH سے نیچے کنٹرول کیا جا سکتا ہے، جس سے ریزسٹر 100kHz تک کی فریکوئنسیوں پر چلنے والے ہائی فریکوئنسی سوئچنگ سرکٹس کے لیے موزوں ہوتا ہے۔

پاور ڈیریٹنگ وکر

مصنوعات کے فوائد

●انتہائی کم انڈکٹینس - ریورس نان انڈکٹیو وائنڈنگ کے ساتھ مل کر نالیدار ڈھانچہ مؤثر طریقے سے سیلف انڈکٹینس کو ختم کرتا ہے، ہائی فریکوئنسی آسکیلیشن اور وولٹیج اسپائکس کو دباتا ہے، اور پاور سیمی کنڈکٹر ڈیوائسز کی حفاظت کرتا ہے۔
●بہترین حرارت کی کھپت - عمودی نالیدار ڈیزائن ٹھنڈک کی سطح کے علاقے کو بڑھاتا ہے، جبکہ سیرامک ​​کور موثر تھرمل ترسیل فراہم کرتا ہے، جس سے بجلی کی کثافت اور کم درجہ حرارت میں اضافہ ہوتا ہے۔
● بقایا اوورلوڈ صلاحیت - 10× ریٹیڈ پاور کو 5 سیکنڈ تک بغیر مرئی نقصان کے برداشت کرتی ہے، جو اسے بریک لگانے اور سرج جذب کرنے والی ایپلی کیشنز کے لیے مثالی بناتی ہے۔
●طویل سروس لائف - سائیکلک لوڈ لائف 9,000 گھنٹے (10s ڈسچارج / 90s وقفہ) سے زیادہ ہے، جس میں بڑھاپے سے بچنے والی کوٹنگ اور اخترتی سے پاک سیرامک ​​کور ہے۔
●ماحول دوستانہ - غیر نامیاتی ماحول دوست کوٹنگ دھواں نہیں، زہریلی گیسیں پیدا نہیں کرتی، اور RoHS اور UL حفاظتی تقاضوں کی تعمیل کرتی ہے۔
● لچکدار حسب ضرورت - مزاحمتی قدر، طاقت کی درجہ بندی، طول و عرض، ٹرمینل اورینٹیشن، اور بڑھتے ہوئے بریکٹ سبھی کو ڈرائنگ یا وضاحتوں کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

درخواستیں

1. قابل تجدید توانائی اور پاور الیکٹرانکس

انرجی سٹوریج کنورٹرز، فوٹو وولٹک انورٹرز، ونڈ ٹربائن پچ کنٹرول سسٹم، بیٹری پیک ایجنگ ٹیسٹ لوڈز، ڈی سی فاسٹ چارجنگ پری چارجنگ اور ڈسچارج ریزسٹرس۔

2. انڈسٹریل ڈرائیوز اور ہیوی مشینری

درمیانی اور ہائی فریکوئنسی متغیر فریکوئنسی ڈرائیوز، سروو ڈرائیو ری جنریٹو بریکنگ، پورٹ کرینز، ایلیویٹرز، رولنگ ملز، وائر ڈرائنگ مشینیں اور ٹیکسٹائل آلات، توانائی کی کھپت کے نظام۔

3. لیبارٹری اور ٹیسٹ کا سامان

ہائی فریکوئنسی پاور لوڈ بینک، پلس سگنل ٹیسٹ بینچ، پاور سپلائی ایجنگ سسٹم، درست کرنٹ سینسنگ، سنبر اور ڈیمپنگ ریزسٹرس۔

4. خصوصی صنعتی سامان

CNC وائر کٹ EDM مشینیں، آرک ویلڈنگ کا سامان، اسٹیج لفٹنگ اور لائٹنگ سسٹم، سینٹری فیوجز، کاغذی مشینری اور اسٹیکر ری کلیمرز۔

5. جنرل سرکٹ تحفظ

ہائی فریکوئنسی کرنٹ کو محدود کرنا، موٹر اسٹارٹنگ ریزسٹرس، میڈیم وولٹیج کیبنٹ سرج انرجی جذب۔

DUFEW کیوں منتخب کریں؟

پروفیشنل پاور الیکٹرانکس مینوفیکچرر

DUFEW R&D اور پاور الیکٹرانک اجزاء کی تیاری میں مہارت رکھتا ہے، صنعتی صارفین، تقسیم کاروں اور OEM صارفین کے لیے قابل اعتماد مصنوعات اور مربوط حل فراہم کرتا ہے۔

جامع پروڈکٹ پورٹ فولیو

ہم پاور الیکٹرانک مصنوعات کی ایک مکمل رینج پیش کرتے ہیں، بشمول ریزسٹر، بریکنگ یونٹ، ری ایکٹر، ٹرانسفارمرز، فلٹرز، اور لوڈ بینک سسٹم، مختلف درخواستوں کی ضروریات کے لیے ون اسٹاپ سورسنگ فراہم کرتے ہیں۔

قابل اعتماد کوالٹی اشورینس

سخت مینوفیکچرنگ کے عمل، جدید پروڈکشن لائنز، اور سخت کوالٹی کنٹرول مصنوعات کی مسلسل کارکردگی، طویل سروس لائف اور قابل اعتماد آپریشن کو یقینی بناتے ہیں۔

لچکدار OEM اور ODM حل

آپ کی مخصوص تکنیکی ضروریات کو پورا کرنے کے لیے حسب ضرورت مزاحمتی اقدار، پاور ریٹنگز، طول و عرض، ٹرمینل کنفیگریشنز، اور بڑھتے ہوئے اختیارات دستیاب ہیں۔

تیز ترسیل اور پیشہ ورانہ مدد

موثر پروڈکشن مینجمنٹ اور ریسپانسیو ٹیکنیکل سپورٹ لیڈ ٹائم کو کم کرنے اور پروڈکٹ کے انتخاب سے لے کر فروخت کے بعد سروس تک قابل اعتماد مدد فراہم کرنے میں مدد کرتی ہے۔

کارکردگی کی خصوصیات

برقی خصوصیات

مکینیکل خصوصیات

مسابقتی موازنہ

اکثر پوچھے گئے سوالات

Q1: کیا نان انڈکٹیو ڈیزائن پاور ریٹنگ یا مزاحمت کی درستگی کو متاثر کرتا ہے؟
A: نہیں، نان انڈکٹو سمیٹنے کا طریقہ صرف موجودہ راستے کی مقناطیسی فیلڈ کی تقسیم کو تبدیل کرتا ہے۔ یہ الائے ربن کی مزاحمتی صلاحیت، گرمی کی کھپت کی صلاحیت، یا طاقت کی صلاحیت کو منفی طور پر متاثر نہیں کرتا ہے۔ مزاحمتی رواداری اور درجہ حرارت کا گتانک معیاری ورژن جیسا ہی رہتا ہے۔

Q2: میں یہ کیسے تعین کر سکتا ہوں کہ آیا غیر انڈکٹیو ورژن کی ضرورت ہے؟
A: اگر آپ کا سرکٹ ہائی فریکوئنسی PWM کنٹرول، تیز IGBT سوئچنگ کا استعمال کرتا ہے، یا اوور وولٹیج رینگنگ اور ویوفارم ڈسٹورشن کا تجربہ کرتا ہے، تو نان انڈکٹو ورژن کی سفارش کی جاتی ہے۔ عام 50/60Hz بریکنگ ایپلی کیشنز کے لیے، ایک معیاری نالیدار ریزسٹر عام طور پر کافی ہوتا ہے۔

Q3: کیا خصوصی مزاحمتی اقدار یا طول و عرض کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A: ہاں۔ DUFEW مکمل حسب ضرورت فراہم کرتا ہے، بشمول 0.01Ω–1kΩ سے آگے مزاحمتی اقدار، پاور ریٹنگز، سیرامک ​​ٹیوب کی لمبائی اور قطر، ٹرمینل پوزیشنز، اور بڑھتے ہوئے بریکٹ کنفیگریشنز۔ نمونے ڈرائنگ یا وضاحتوں کی بنیاد پر تیزی سے تیار کیے جا سکتے ہیں۔

Q4: اگر طویل مدتی استعمال کے بعد مزاحمت کا بہاؤ برداشت کی حد سے تجاوز کر جائے تو کیا کیا جائے؟
A: طویل اعلی درجہ حرارت آکسیکرن، زیادہ نمی، اور بار بار اوورلوڈ مصر کے ربن کو نقصان پہنچا سکتے ہیں۔ اگر موصلیت کی مزاحمت 100MΩ سے نیچے آتی ہے، تو اسے تبدیل کرنے کی سفارش کی جاتی ہے۔ کیبنٹ وینٹیلیشن کو بہتر بنانا اور کافی پاور مارجن کے ساتھ ریزسٹر کا انتخاب سروس کی زندگی کو نمایاں طور پر بڑھا سکتا ہے۔

کسٹم نان انڈکٹیو کوروگیٹڈ ریزسٹر کی تلاش ہے؟

چاہے آپ کو معیاری ماڈل کی ضرورت ہو یا مکمل طور پر حسب ضرورت حل، DUFE کی انجینئرنگ ٹیم مدد کے لیے تیار ہے۔ پیشہ ورانہ سفارشات اور تیز رفتار کوٹیشن حاصل کرنے کے لیے ہمیں اپنی ڈرائنگ یا تکنیکی وضاحتیں بھیجیں۔ ہم حمایت کرتے ہیں:
✔ OEM
✔ ODM
✔ حسب ضرورت مزاحمت
✔ حسب ضرورت طول و عرض
✔ حسب ضرورت ٹرمینلز
✔ چھوٹے ٹرائل آرڈرز
تکنیکی مشاورت یا کوٹیشن کے لیے آج ہی DUFE سے رابطہ کریں۔
