ہم ایک جامع پورٹ فولیو پیش کرتے ہیں جس میں ریزسٹرس، بریکنگ یونٹس، ری ایکٹرز، پاور فلٹرز، اور ٹرانسفارمرز شامل ہیں، جس میں درخواست کی متنوع ضروریات کو پورا کرنے کے لیے مکمل تخصیص کے اختیارات ہیں۔

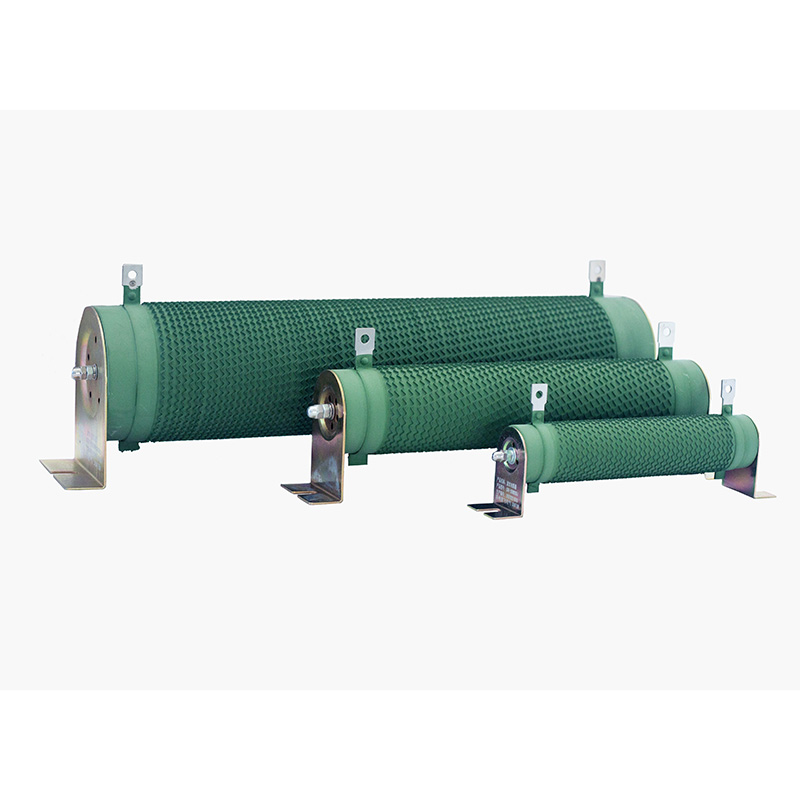

DUFEW CRR Series Corrugated Resistors کو صنعتی ایپلی کیشنز کی مانگ کے لیے ڈیزائن کیا گیا ہے، بشمول VFD بریکنگ سسٹم، پاور الیکٹرانکس لوڈ ٹیسٹنگ، ڈائنامک بریکنگ، اور سرکٹ پروٹیکشن۔ اعلی طاقت کی صلاحیت، بہترین گرمی کی کھپت، اور طویل سروس کی زندگی کے ساتھ، وہ سخت آپریٹنگ ماحول میں مستحکم اور قابل اعتماد کارکردگی پیش کرتے ہیں۔
مزاحمتی عنصر کو اعلیٰ معیار کے نکل-کرومیم (Ni-Cr) یا کنسٹنٹن الائے ربن سے تیار کیا جاتا ہے، خودکار آلات کے ذریعے ایک نالیدار پروفائل میں درستگی سے زخم اور ایک اعلی تعدد والے کھوکھلی سیرامک کور پر کنارے لگایا جاتا ہے۔ یہ کمپن مزاحمت اور مکینیکل استحکام کو بہتر بنانے کے لیے سٹینلیس سٹیل کے کلیمپ کے ساتھ محفوظ طریقے سے فکس کیا جاتا ہے، جبکہ ہیوی ڈیوٹی سٹینلیس سٹیل کے ٹرمینلز بہترین سنکنرن مزاحمت اور قابل اعتماد برقی کنکشن فراہم کرتے ہیں۔
بہتر پائیداری کے لیے، ریزسٹر کی سطح کو ماحول دوست UL94V-2 شعلہ ریٹارڈنٹ انسولیٹنگ کوٹنگ کے ساتھ لیپت کیا گیا ہے جو دھوئیں سے پاک، غیر زہریلا، آکسیڈیشن مزاحم، اور نمی اور عمر بڑھنے کے لیے انتہائی مزاحم ہے۔ GB-5792 معیارات کے مطابق تیار کردہ، مصنوعات افقی اور عمودی دونوں طرح کی تنصیب کو سپورٹ کرتی ہیں، جس سے الیکٹریکل کنٹرول کیبینٹ یا اسٹینڈ اسٹون ریزسٹر اسمبلیوں میں لچکدار انضمام کی اجازت ملتی ہے۔
| ماڈل کوڈ | مطلب | تفصیل |
| سی آر آر | سلسلہ | نالیدار ریزسٹر |
| 2500W | ریٹیڈ پاور | 2500W |
| 54.4R | ریٹیڈ مزاحمت | 54.4Ω |
| J | مزاحمتی رواداری | J = ±5% (اختیاری: K = ±10%، H = ±3%) |
| پیرامیٹر | تفصیلات |
| پاور رینج | 50W–10KW |
| آپریٹنگ وولٹیج | ≤1200V |
| مزاحمت کی حد | 0.01Ω–1KΩ |
| مزاحمتی رواداری | ±3% / ±5% / ±10% |
| تحفظ کی درجہ بندی | IP00 |
| درجہ حرارت کا گتانک (TCR) | ≤300 ppm/°C |
| شعلہ ریٹارڈنٹ درجہ بندی | UL 94V-2 |
| تعمیل کا معیار | GB/T 5792 |
1: انسولیٹنگ کور: اعلی تعدد والی کھوکھلی سیرامک ٹیوب کا استعمال کرتا ہے جو بہترین اعلی درجہ حرارت کی مزاحمت، ساختی سختی، اور جھٹکا مزاحمت پیش کرتا ہے، اعلی درجہ حرارت کے آپریٹنگ حالات میں ریزسٹر عنصر کے استحکام کو یقینی بناتا ہے۔
2: مزاحمتی عنصر: اعلیٰ معیار کا نکل کرومیم یا کنسٹنٹن الائے ربن لگاتا ہے، جس کی خصوصیت کم درجہ حرارت کی گتانک اور زیادہ اوورلوڈ صلاحیت ہوتی ہے۔ نالیدار کنارے کے زخم کا ڈیزائن گرمی کی کھپت کی سطح کے رقبے کو زیادہ سے زیادہ کرتا ہے جبکہ انڈکٹنس کو کم سے کم کرتا ہے۔
3: ماؤنٹنگ اور ٹرمینلز: سٹینلیس سٹیل کے کلیمپ مزاحمتی ربن کو محفوظ بناتے ہیں تاکہ نقل مکانی یا ڈھیلے ہونے سے بچ سکیں۔ ٹرمینلز سٹین لیس سٹیل سے بنے ہیں جس میں موٹی تعمیر اور سطح کے علاج کے ساتھ سنکنرن مزاحمت، زنگ کی روک تھام اور رابطے میں آسانی کو یقینی بنایا گیا ہے۔
4: سطح کی کوٹنگ: مضبوط چپکنے والی اور UL94V-2 شعلہ retardant درجہ بندی کے ساتھ ایک ماحول دوست سبز موصل کوٹنگ کی خصوصیات ہے۔ یہ سنکنرن مزاحم، دھوئیں سے پاک، غیر زہریلا، اور بو کے بغیر ہے، مؤثر طریقے سے مزاحمتی ربن کو آکسیڈیشن سے بچاتا ہے اور سروس کی زندگی کو بڑھاتا ہے۔
5: مجموعی ڈھانچہ: پاور ریٹنگز 50W سے 10KW تک ہیں، مزاحمتی اقدار 0.01Ω سے 1KΩ اور آپریٹنگ وولٹیجز 1200V تک ہیں۔ نالیدار کنارے کے زخم والے ربن کا ڈھانچہ کم انڈکٹنس کو اعلی درستگی کے ساتھ جوڑتا ہے۔
● نالیدار کنارے کے زخم کا ڈھانچہ جو گرمی کی کھپت کا بڑا علاقہ اور بہترین تھرمل استحکام پیش کرتا ہے
● اعلی تعدد کھوکھلی سیرامک کور؛ اعلی درجہ حرارت مزاحم، مضبوط، اور جھٹکا مزاحم
● اعلی معیار کے مصر دات مزاحمتی تار؛ کم درجہ حرارت کا گتانک (≤300 ppm/°C) اور اعلی صحت سے متعلق
●مضبوط قلیل مدتی اوورلوڈ صلاحیت؛ نظر آنے والے نقصان کے بغیر 5 سیکنڈ کے لئے 10x ریٹیڈ پاور کا مقابلہ کرتا ہے۔
● سٹینلیس سٹیل کے ٹرمینلز سنکنرن مزاحم، مورچا پروف، اور قابل اعتماد کنکشن
● ماحول دوست کوٹنگ؛ شعلہ retardant اور سنکنرن مزاحم؛ دھواں سے پاک، غیر زہریلا، اور بو کے بغیر
● سخت کارکردگی کی توثیق؛ وولٹیج، نم گرمی، اور تھرمل جھٹکے کو برداشت کرنے کے معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔
●GB-5792 معیارات کے مطابق؛ قابل اعتماد معیار
متغیر فریکوئنسی ڈرائیوز (VFDs) کے لیے بریک ریزسٹرس؛ سرو ڈرائیوز کے لیے حفاظتی مزاحم؛ پاور الیکٹرانکس کی جانچ کے لیے مزاحمتی بوجھ؛ پاور سپلائی سرکٹس کے لیے سیمپلنگ ریزسٹرس؛ موٹر ڈرائیوز کے لیے کرنٹ کو محدود کرنے والے ریزٹرز؛ شروع کرنے والے مزاحم؛ سرکٹ تحفظ کے مزاحم. صنعتوں میں وسیع پیمانے پر استعمال کیا جاتا ہے جیسے کہ ایلیویٹرز، پورٹ مشینری، رولنگ ملز، کرینیں، ونچز، انجکشن مولڈنگ مشینیں، وائر ڈرائنگ مشینیں، سینٹری فیوجز، ٹیکسٹائل مشینری، پرنٹنگ اور رنگنے کا سامان، اسٹیکر ری کلیمرز، پیپر میکنگ مشینری، اسٹیج کا سامان، اور ٹیسٹنگ سسٹم۔
| برقی خصوصیات | ٹیسٹ کی شرائط | کارکردگی |
| ڈائی الیکٹرک اسٹینڈ وولٹیج | 2500VAC/50Hz/60s | رساو کرنٹ ≤10mA |
| موصلیت مزاحمت | 1000VDC | موصلیت مزاحمت ≥100MΩ |
| شارٹ ٹائم اوورلوڈ | 5s کے لیے 10× ریٹیڈ پاور | کوئی نظر آنے والا نقصان نہیں۔ |
| طویل مدتی بوجھ کی زندگی | سائیکلک پاور آن ٹیسٹ (10s متحرک، 90s آف) | >9,000 گھنٹے |
| سٹیڈی سٹیٹ ڈیمپ ہیٹ | 40°C ±2°C، 90%–95% RH، 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| درجہ حرارت میں تیزی سے تبدیلی | -55°C، 55°C، 155°C، ہر درجہ حرارت پر 15 منٹ، 5 چکر | ΔR ≤ ±(2%R + 0.05Ω) |
| گرمی کی مزاحمت | 350°C/2h | کوئی واضح رنگت یا نقصان نہیں ہے۔ |
| درجہ حرارت کا گتانک (TCR) | جامد مزاحمت کے مقابلے میں درجہ بند بوجھ کے تحت مزاحمت | ≤300 ppm/°C |
| شعلہ مزاحمت | 5 منٹ کے لیے 10× ریٹیڈ پاور | کھلی آگ کے بغیر سرخ گرم |
| مکینیکل خصوصیات | ٹیسٹ کی شرائط | کارکردگی |
| ٹرمینل کی طاقت | 45N / 30s | کوئی ڈھیلا پن یا نظر آنے والا نقصان نہیں۔ |
| کمپن مزاحمت | 5–200Hz، 1g، 98m/s² | بیرونی ڈھانچے کو کوئی واضح نقصان نہیں ہے۔ |
| سولڈرنگ گرمی کے خلاف مزاحمت | لیڈ ٹرمینلز 3s کے لیے 350±5℃ سولڈر میں ڈوبے ہوئے ہیں۔ | ΔR ≤ ±(1%R + 0.05Ω); کوئی ظاہری بیرونی نقصان نہیں، نشانات واضح رہتے ہیں۔ |
| سولڈریبلٹی | ٹرمینلز 5s کے لیے 235±5℃ سولڈر میں ڈوبے ہوئے ہیں۔ | ٹرمینل سطح پر سولڈر کوریج ≥95% |
| موازنہ کا معیار | نالیدار ریزسٹر | روایتی کاربن فلم / دھاتی فلم مزاحم |
| پاور ہینڈلنگ | ہائی پاور ایپلی کیشنز کے لیے ڈیزائن کیا گیا، 50W–10kW؛ قلیل مدتی اوورلوڈز کے لیے 10× ریٹیڈ پاور کو برداشت کرتا ہے۔ | عام طور پر 0.1-20W؛ اوورلوڈ حالات میں آسانی سے نقصان پہنچا |
| درجہ حرارت کی مزاحمت اور سروس کی زندگی | 350 ° C تک درجہ حرارت برداشت کرتا ہے؛ سائیکل سروس کی زندگی 9,000 گھنٹے سے زیادہ ہے۔ | کم گرمی مزاحمت؛ مزاحم فلم طویل عرصے تک اعلی درجہ حرارت کے تحت عمر اور چھلکے کا رجحان رکھتی ہے۔ |
| موجودہ صلاحیت | اعلی موجودہ ایپلی کیشنز، موٹر بریکنگ، دوبارہ پیدا ہونے والے خارج ہونے والے مادہ، اور لوڈ ڈمپنگ کے لئے موزوں ہے | بنیادی طور پر کم موجودہ پی سی بی سگنل سرکٹس کے لیے ڈیزائن کیا گیا ہے۔ |
| انڈکٹنس کی خصوصیات | معیاری ماڈلز میں انڈکٹینس زیادہ ہوتی ہے۔ غیر دلکش نالیدار ورژن دستیاب ہیں۔ | بہت کم انڈکٹنس کے ساتھ کوائل فری ڈیزائن، اعلی تعدد کم پاور سرکٹس کے لیے موزوں ہے۔ |
| ماحولیاتی استحکام | سٹینلیس سٹیل کے ٹرمینلز کے ساتھ سیرامک کور بہترین کمپن اور جھٹکا مزاحمت فراہم کرتا ہے۔ | پتلی فلم کا ڈھانچہ کمزور آسنجن ہے اور کمپن کی وجہ سے ناکامی کا زیادہ حساس ہے |
| لاگت کی کارکردگی | ہائی پاور ایپلی کیشنز کے لئے انتہائی سرمایہ کاری مؤثر؛ کم طاقت کی درجہ بندی کے لئے زیادہ قیمت | کم پاور ایپلی کیشنز کے لیے کم قیمت؛ اعلی طاقت کی ضروریات کے لئے مہنگا اور کم عملی |
Q1: میں مناسب پاور ریٹنگ کے ساتھ ریزسٹر کا انتخاب کیسے کروں؟
A: سرکٹ میں بجلی کی اصل کھپت سے 1.5 سے 2 گنا ریٹیڈ پاور والا ریزسٹر منتخب کریں۔ نیز، محیطی درجہ حرارت کی وجہ سے بجلی کی کمی پر غور کریں۔ اعلی درجہ حرارت والے ماحول کے لیے اعلی طاقت کی درجہ بندی کی ضرورت ہے۔
Q2: کیا ریزسٹر کی سطح کا درجہ حرارت بہت زیادہ ہونا معمول ہے؟
A: DUFEW Corrugated Resistors آپریشن کے دوران برقی توانائی کو حرارت میں تبدیل کرتے ہیں، لہذا سطح کا اونچا درجہ حرارت معمول کی بات ہے۔ اس بات کو یقینی بنائیں کہ تنصیب کا مقام اچھی طرح سے ہوادار اور آتش گیر مواد سے پاک ہو۔ اگر درجہ حرارت غیر معمولی طور پر زیادہ ہے، تو اوورلوڈ یا کم سائز پاور ریٹنگ کا انتخاب چیک کریں۔
Q3: مزاحموں کے لئے تجویز کردہ تنصیب کا طریقہ کیا ہے؟
A: پروڈکٹ افقی یا عمودی تنصیب کی حمایت کرتا ہے۔ افقی بڑھتے ہوئے قدرتی کنویکشن کولنگ کی سہولت کے لیے ترجیح دی جاتی ہے۔ ریزسٹر باڈی کے ارد گرد کافی کلیئرنس کو یقینی بنائیں (عام طور پر ریزسٹر کا کم از کم قطر) اور اسے کابینہ کی دیواروں یا گرمی پیدا کرنے والے دیگر اجزاء کے خلاف فلش کرنے سے گریز کریں۔ اگر متعدد ریزسٹرس ساتھ ساتھ نصب کیے گئے ہیں، تو ان کے درمیان فاصلہ کم از کم 50 ملی میٹر ہونا چاہیے۔
Q4: CRR سیریز کے لیے مزاحمتی رواداری کے درجات کیا ہیں، اور میں کیسے انتخاب کروں؟
A: DUFEW CRR سیریز تین رواداری کے درجات پیش کرتی ہے: کلاس K (±10%)، کلاس J (±5%)، اور کلاس H (±3%)۔ کلاس J (±5%) عام طور پر صنعتی بریک لگانے اور لوڈ ایپلی کیشنز کے لیے کافی ہے۔ درست پیمائش یا نمونے لینے والے سرکٹس کے لیے، اعلیٰ درستگی کے لیے کلاس H (±3%) کی سفارش کی جاتی ہے۔
