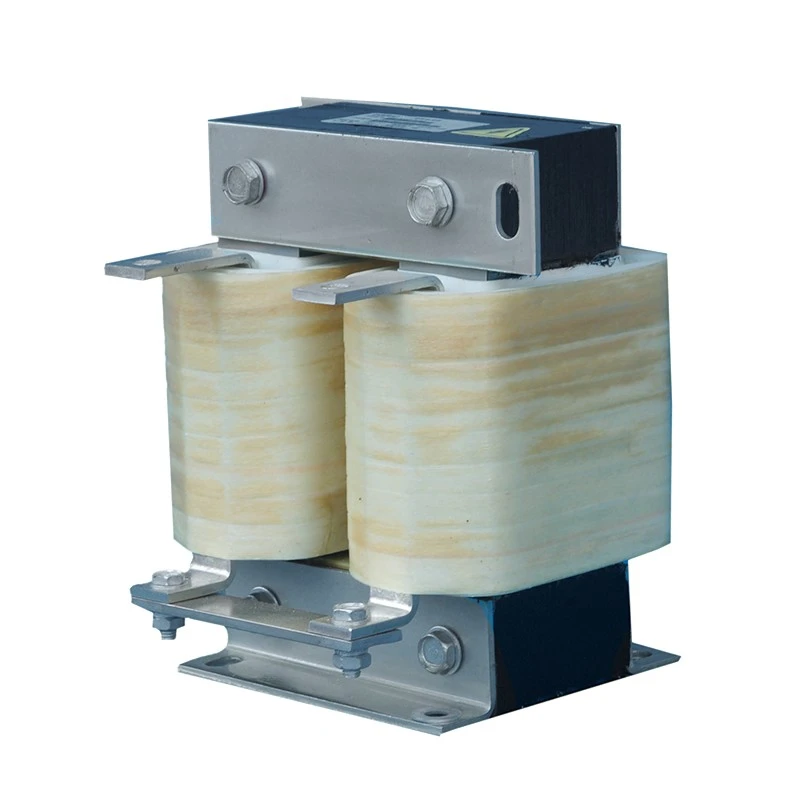

ڈی سی لنک ری ایکٹر

ہائی پاور VFD اور پاور کنورژن سسٹم میں، رییکٹیفائر سٹیج انورٹر سیکشن کو سپلائی کرنے سے پہلے AC پاور کو DC پاور میں تبدیل کرتا ہے۔ اس تبدیلی کے عمل کے دوران، DC بس کرنٹ میں ریپلی کے اجزاء شامل ہو سکتے ہیں جو اصلاح کی خصوصیات، بوجھ کے اتار چڑھاؤ، اور تخلیق نو کے عمل کی وجہ سے ہوتے ہیں۔

ڈیفیو الیکٹرک ڈی سی لنک ری ایکٹر ڈی سی بس سرکٹ کے رییکٹیفائر اور انورٹر سیکشنز کے درمیان سیریز میں نصب ہے۔ دلکش توانائی کا ذخیرہ فراہم کرکے، یہ موجودہ تغیر کو ہموار کرتا ہے، مسلسل DC کرنٹ کے بہاؤ کو برقرار رکھتا ہے، اور DC capacitors اور پاور سیمی کنڈکٹر آلات پر برقی دباؤ کو کم کرتا ہے۔

روایتی AC ری ایکٹرز کے برعکس، یہ خاص طور پر مسلسل ڈی سی کرنٹ آپریشن کے لیے ڈیزائن کیا گیا ہے۔ سیگمنٹڈ ایئر گیپ مقناطیسی ڈھانچہ DC تعصب کی مزاحمت کو بہتر بناتا ہے، مقناطیسی سنترپتی کے خطرے کو کم کرتا ہے، اور طویل مدتی صنعتی آپریشن کے دوران مستحکم انڈکٹنس کارکردگی کو برقرار رکھتا ہے۔

Dufew قابل اعتماد تھرمل کارکردگی، موصلیت کی طاقت، اور مکینیکل استحکام حاصل کرنے کے لیے کم نقصان والے کولڈ رولڈ سلیکون اسٹیل کور، کلاس F موصلیت کا نظام، درست وائنڈنگ کے عمل، اور ویکیوم امپریگنیشن ٹیکنالوجی کا استعمال کرتا ہے۔

ڈی سی لنک ری ایکٹر سسٹم کی وشوسنییتا کو کیسے بہتر بناتا ہے۔

1. ڈی سی کرنٹ ریپل کو کم کریں اور بس کے استحکام کو بہتر بنائیں

AC-DC کی تبدیلی کے دوران، ریکٹیفائر سٹیج سے وولٹیج کے اتار چڑھاو DC بس میں ریپل کرنٹ متعارف کروا سکتے ہیں۔ ری ایکٹر DC کرنٹ ویوفارم کو ہموار کرتا ہے، لہروں کے اجزاء کو کم کرتا ہے، اور DC بس کیپسیٹرز پر دباؤ کو کم کرنے میں مدد کرتے ہوئے انورٹر ان پٹ کے استحکام کو بہتر بناتا ہے۔ یہ خاص طور پر ہائی پاور ڈرائیو سسٹمز کے لیے فائدہ مند ہے جن کے لیے مستحکم DC توانائی کی فراہمی کی ضرورت ہوتی ہے۔

2. مسلسل ڈی سی کرنٹ کے بہاؤ کو برقرار رکھیں

اتار چڑھاؤ والے بوجھ یا بجلی کی غیر مستحکم صورتحال والی ایپلی کیشنز میں، ضرورت سے زیادہ کرنٹ پلسیشن انورٹر کے آپریشن کو متاثر کر سکتی ہے۔ کرنٹ کے وقفے کو کم کرکے اور زیادہ مسلسل ریکٹیفائر کرنٹ کو برقرار رکھ کر، ری ایکٹر مستحکم انورٹر سوئچنگ کی حمایت کرتا ہے اور متحرک آپریشن کے دوران غیر معمولی آپریٹنگ حالات کو کم کرنے میں مدد کرتا ہے۔

3. DC بس Capacitors اور پاور اجزاء کی حفاظت کریں۔

ہائی ریپل کرنٹ ڈی سی کیپسیٹر کی عمر کو تیز کر سکتا ہے اور بجلی کے اجزاء پر تھرمل تناؤ کو بڑھا سکتا ہے۔ بہتر ڈیزائن موجودہ دھڑکن کو محدود کرتا ہے اور کیپسیٹرز پر لہروں کے دباؤ کو کم کرتا ہے، جس سے DC بس کے اجزاء کی وشوسنییتا کو بہتر بنانے میں مدد ملتی ہے اور مجموعی ڈرائیو سسٹم کی سروس لائف کو بڑھایا جاتا ہے۔

4. ان پٹ پاور فیکٹر کی کارکردگی کو بہتر بنائیں

DC موجودہ خصوصیات کو ہموار کرکے، ری ایکٹر کنورٹر سسٹم کی برقی کارکردگی کو بہتر بنا سکتا ہے۔ موجودہ مسخ کو کم کرنا توانائی کے بہتر استعمال اور اعلی طاقت والے برقی نظاموں کے ساتھ بہتر مطابقت میں معاون ہے۔

بنیادی ساختی ڈیزائن کی خصوصیات

DC تعصب مزاحمت کے لیے سیگمنٹڈ ایئر گیپ کور ڈیزائن

مسلسل DC کرنٹ ایک غیر سمت مقناطیسی میدان پیدا کرتا ہے جو روایتی مقناطیسی کور کو سنترپتی تک پہنچنے کا سبب بن سکتا ہے۔ Dufew مستحکم انڈکٹنس اور موثر موجودہ ہموار کارکردگی کو برقرار رکھتے ہوئے DC سنترپتی کے خطرے کو کم کرنے کے لیے ایک الگ الگ ہوا کے خلاء کا بنیادی ڈھانچہ اپناتا ہے۔ یہ ڈیزائن مسلسل ڈی سی بوجھ کے تحت قابل اعتماد آپریشن کی حمایت کرتا ہے۔

کم نقصان سمیٹنے کا ڈھانچہ

وائنڈنگ ڈھانچہ ہائی کرنٹ DC آپریشن کے لیے موزوں ہے، مستحکم برقی کارکردگی اور موثر حرارت کے انتظام کو برقرار رکھتے ہوئے DC مزاحمتی نقصان اور درجہ حرارت میں اضافے کو کم کرنے میں مدد کرتا ہے۔ اعلی موجودہ ایپلی کیشنز کے لیے، ورق سمیٹنے والے ڈھانچے کو مجموعی سائز کو کم کرنے اور گرمی کی کھپت کو بہتر بنانے کے لیے بھی فراہم کیا جا سکتا ہے۔

ویکیوم امپریگنیشن موصلیت کا نظام

ویکیوم امپریگنیشن کا عمل موصلیت کے نظام کو مضبوط بناتا ہے اور نمی کی مزاحمت، مکینیکل طاقت اور کمپن مزاحمت کو بہتر بناتا ہے۔ بہترین ساختی ڈیزائن کے ساتھ مل کر، یہ معیاری جانچ کے حالات کے تحت ≤65dB کی کم برقی مقناطیسی کمپن اور شور کی سطح کو برقرار رکھتے ہوئے قابل اعتماد طویل مدتی آپریشن کی حمایت کرتا ہے۔

عام ایپلی کیشنز

تجویز کردہ انتخاب کی شرائط

ڈی سی لنک ری ایکٹر کی سفارش کی جاتی ہے جب:

تکنیکی وضاحتیں

ماڈل نمبر کی وضاحت

مثال: CDL-600-0600-EIDA

ڈی سی لنک ری ایکٹر بمقابلہ اے سی ری ایکٹر

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew الیکٹرک پاور الیکٹرانکس کے اجزاء بشمول ری ایکٹر، بریک ریزسٹر، ٹرانسفارمرز اور حسب ضرورت برقی حل تیار کرنے میں مہارت رکھتا ہے۔

Dufew کے مینوفیکچرنگ کے عمل میں مقناطیسی کور پروسیسنگ، درست وائنڈنگ، ویکیوم امپریگنیشن، ہائی ٹمپریچر کیورنگ، اور برقی کارکردگی کی جانچ شامل ہے۔ ہر مرحلے کو مسلسل برقی خصوصیات اور قابل اعتماد مصنوعات کے معیار کو برقرار رکھنے کے لیے کنٹرول کیا جاتا ہے۔

معیار کے معائنے میں موصلیت کی مزاحمت، وولٹیج، انڈکٹنس، درجہ حرارت میں اضافہ، اور ظاہری شکل کو برداشت کیا جاتا ہے۔ یہ ٹیسٹ ری ایکٹر کی برقی کارکردگی، موصلیت کی وشوسنییتا، تھرمل خصوصیات، اور مجموعی مینوفیکچرنگ کے معیار کی تصدیق کرتے ہیں۔

پراجیکٹ کی مختلف ضروریات کے لیے، Dufew OEM مینوفیکچرنگ اور حسب ضرورت الیکٹریکل ڈیزائن، انجینئرنگ مشاورت اور تکنیکی دستاویزات کی معاونت کے ساتھ فراہم کرتا ہے۔ یہ مصنوعات کو مخصوص برقی پیرامیٹرز، تنصیب کے حالات، اور سسٹم ایپلی کیشنز کے مطابق ڈھالنے کی اجازت دیتا ہے۔

اکثر پوچھے گئے سوالات

Q1: ڈی سی لنک ری ایکٹر کہاں نصب ہے؟

ایک DC لنک ری ایکٹر DC بس سرکٹ میں VFD یا پاور کنورژن سسٹم کے ریکٹیفائر اور انورٹر حصوں کے درمیان نصب ہے۔ یہ DC کرنٹ کے اتار چڑھاؤ کو ہموار کرنے، لہروں کے اجزاء کو کم کرنے اور DC بس کے استحکام کو بہتر بنانے میں مدد کرتا ہے۔

Q2: اس پروڈکٹ اور AC ری ایکٹر میں کیا فرق ہے؟

بنیادی فرق ایپلی کیشن سرکٹ ہے۔ ایک AC ری ایکٹر AC سرکٹس میں ہارمونکس کو کم کرنے، موجودہ اثرات کو محدود کرنے اور بجلی کے معیار کو بہتر بنانے کے لیے استعمال کیا جاتا ہے۔ اس پروڈکٹ کو ڈی سی بس ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے تاکہ موجودہ لہر کو ہموار کیا جا سکے اور ڈی سی سائیڈ کے اجزاء کی حفاظت کی جا سکے۔

Q3: اس پروڈکٹ کو ایئر گیپ کور ڈیزائن کی ضرورت کیوں ہے؟

مسلسل ڈی سی کرنٹ کور میں مقناطیسی تعصب پیدا کر سکتا ہے۔ سیگمنٹڈ ایئر گیپ ڈھانچہ مقناطیسی سنترپتی کو روکنے، مستحکم انڈکٹنس کو برقرار رکھنے، اور DC حالات میں قابل اعتماد آپریشن کو یقینی بنانے میں مدد کرتا ہے۔

Q4: کیا Dufew مختلف ایپلی کیشنز کے لیے تصریحات کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew اپنی مرضی کے مطابق حل فراہم کرتا ہے جس میں وولٹیج کی درجہ بندی، موجودہ صلاحیت، انڈکٹنس ویلیو، وائنڈنگ میٹریل، انسٹالیشن کا ڈھانچہ، اور مختلف سسٹم کی ضروریات کے مطابق مکینیکل ڈائمینشنز شامل ہیں۔
