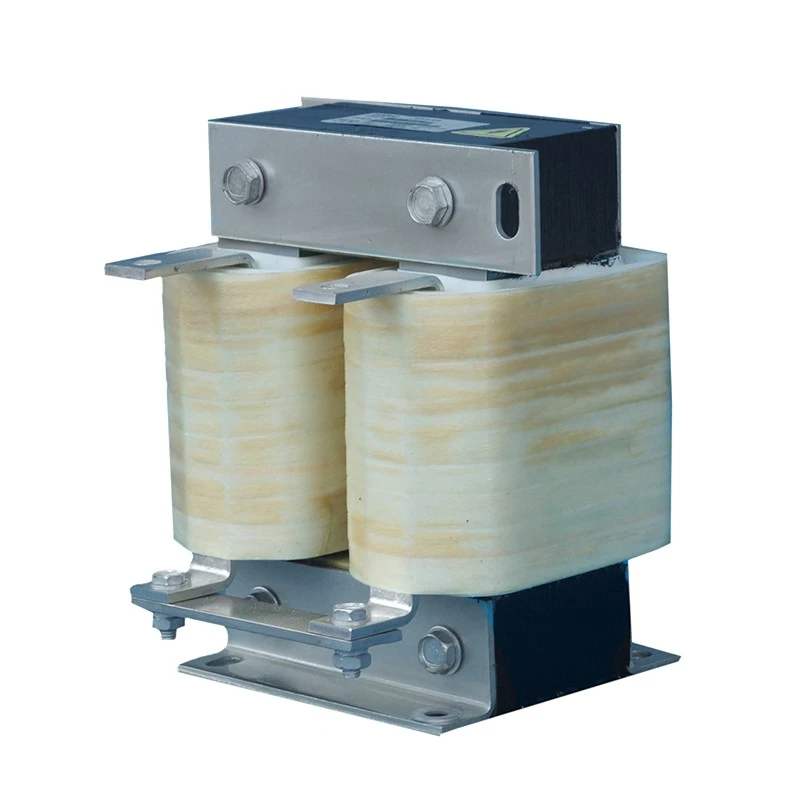

VFD DC لنک ری ایکٹر

VFD DC لنک ری ایکٹر انٹرمیڈیٹ DC بس سرکٹ کے اندر ایک VFD سسٹم کے رییکٹیفائر برج اور انورٹر سٹیج کے درمیان سیریز میں جڑا ہوا ہے۔

AC سے DC کی تبدیلی کے دوران، ریکٹیفائر آپریشن اور لوڈ کی تبدیلی ڈی سی بس میں کرنٹ ریپل اور برقی اتار چڑھاؤ کو متعارف کروا سکتی ہے۔ ری ایکٹر موجودہ تبدیلیوں کو ہموار کرنے، مسلسل DC کرنٹ کے بہاؤ کو برقرار رکھنے اور انورٹر پاور سپلائی کے استحکام کو بہتر بنانے کے لیے انڈکٹو انرجی اسٹوریج کی خصوصیات کا استعمال کرتا ہے۔

معیاری AC ری ایکٹرز کے برعکس، DC Link Reactors کو مسلسل DC موجودہ حالات میں کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ Dufew مستحکم انڈکٹنس کو برقرار رکھنے اور مقناطیسی سنترپتی کے خطرے کو کم کرنے کے لیے DC تعصب کے خلاف مزاحم سیگمنٹڈ ایئر گیپ مقناطیسی ڈھانچہ اپناتا ہے۔

ری ایکٹر کی خصوصیات:

- کم نقصان والے کولڈ رولڈ سلکان اسٹیل کور کم مقناطیسی نقصان کے لیے

- مستحکم DC آپریشن کے لیے الگ الگ ایئر گیپ ڈھانچہ

- اعلی درجہ حرارت کی وشوسنییتا کے لیے کلاس F موصلیت کا نظام

- مکینیکل طاقت اور نمی کے خلاف مزاحمت کے لیے ویکیوم امپریگنیشن کا عمل

- مختلف موجودہ ضروریات کے لیے کاپر یا ایلومینیم سمیٹنے کے اختیارات

یہ ڈیزائن خصوصیات Dufew DC Link Reactors کو VFD سسٹمز کے لیے موزوں بناتی ہیں جن کے لیے DC بس کی مستحکم کارکردگی، طویل سروس لائف اور قابل اعتماد آپریشن کی ضرورت ہوتی ہے۔

ڈی سی لنک ری ایکٹر کس طرح VFD سسٹم کی وشوسنییتا کو بہتر بناتا ہے۔

1. ڈی سی بس کرنٹ کو مستحکم کرتا ہے اور لہر کو کم کرتا ہے۔

درست کرنے والا مرحلہ قدرتی طور پر ڈی سی کرنٹ میں ریپل اجزاء پیدا کرتا ہے۔ ڈی سی لنک ری ایکٹر موجودہ ویوفارم کو ہموار کرتا ہے، ریپل کرنٹ کو کم کرتا ہے، اور مسلسل کرنٹ کی ترسیل کو برقرار رکھنے میں مدد کرتا ہے، جو انورٹر کو زیادہ مستحکم ان پٹ فراہم کرتا ہے۔ یہ DC پاور سپلائی میں اتار چڑھاو کو کم کرتا ہے اور مسلسل موٹر آپریشن کو سپورٹ کرتا ہے۔

2. DC Capacitors اور پاور اجزاء کی حفاظت کرتا ہے۔

ضرورت سے زیادہ لہر کا کرنٹ کیپسیٹر ہیٹنگ کو بڑھا سکتا ہے اور اجزاء کی عمر کو تیز کر سکتا ہے۔ ڈی سی بس کے اجزاء پر چارجنگ کے دباؤ اور تھرمل بوجھ کو کم کرکے، ری ایکٹر کیپسیٹر سروس کی زندگی کو بڑھانے، اجزاء کی مجموعی اعتبار کو بہتر بنانے، اور دیکھ بھال کی ضروریات کو کم کرنے میں مدد کرسکتا ہے۔

3. متحرک بوجھ کے تحت ڈرائیو کی وشوسنییتا کو بہتر بناتا ہے۔

صنعتی آلات اکثر تیز رفتاری، بریک لگانے اور لوڈ کی تبدیلیوں کے تحت کام کرتے ہیں۔ ری ایکٹر پاور سیمی کنڈکٹر ڈیوائسز کے قابل اعتماد آپریشن کو سپورٹ کرتے ہوئے، مستحکم انورٹر آپریشن کو برقرار رکھنے اور تیز رفتار لوڈ کی تبدیلی کے برقی اثرات کو کم کرنے میں مدد کرتا ہے۔

4. پاور سسٹم کی مطابقت کو بڑھاتا ہے۔

ڈی سی بس کی خصوصیات کو بہتر بنا کر اور موجودہ مسخ کو کم کر کے، ری ایکٹر بجلی کے استعمال کو بہتر بنانے اور ہارمونکس کے اثر کو محدود کرنے میں مدد کرتا ہے۔ یہ اسے اعلی طاقت والے صنعتی ڈرائیو سسٹم کے لیے موزوں بناتا ہے جہاں مستحکم برقی کارکردگی کی ضرورت ہوتی ہے۔

ساختی ڈیزائن کی خصوصیات

DC تعصب مزاحم سیگمنٹڈ ایئر گیپ کور

مسلسل ڈی سی کرنٹ مقناطیسی تعصب پیدا کر سکتا ہے اور روایتی ری ایکٹر کے ڈیزائن میں بنیادی سنترپتی کے خطرے کو بڑھا سکتا ہے۔ Dufew کی سیگمنٹڈ ایئر گیپ ٹیکنالوجی زیادہ مستحکم انڈکٹنس اور بہتر مقناطیسی خطوط فراہم کرتی ہے، جس سے سنترپتی کے خطرے کو کم کرنے اور مسلسل DC حالات میں قابل اعتماد آپریشن کو برقرار رکھنے میں مدد ملتی ہے۔

آپٹمائزڈ سمیٹ سٹرکچر

وائنڈنگ ڈھانچہ ہائی کرنٹ ڈی سی آپریشن کے لیے ڈیزائن کیا گیا ہے اور درخواست کی ضروریات کے مطابق تانبے یا ایلومینیم کنڈکٹرز کا استعمال کر سکتا ہے۔ کم مزاحمتی نقصان اور کنٹرول شدہ درجہ حرارت میں اضافہ طویل مدتی کارکردگی کو مستحکم کرنے میں معاون ہے۔ ہائی کرنٹ ماڈلز کے لیے، کمپیکٹ انسٹالیشن ڈیزائن کو برقرار رکھتے ہوئے گرمی کی کھپت کو بہتر بنانے کے لیے فوائل وائنڈنگ ڈھانچے کا بھی استعمال کیا جا سکتا ہے۔

ویکیوم امپریگنیشن کا عمل

ویکیوم امپریگنیشن کا عمل موصلیت کے نظام کو مضبوط کرتا ہے اور مکینیکل استحکام، نمی کے خلاف مزاحمت، اور کمپن مزاحمت کو بہتر بناتا ہے۔ یہ علاج طویل مدتی صنعتی آپریشن کے دوران قابل اعتماد برقی اور مکینیکل کارکردگی کو برقرار رکھنے میں مدد کرتا ہے۔

عام ایپلی کیشنز

ڈوفیو ڈی سی لنک ری ایکٹر کے حل بڑے پیمانے پر صنعتی پاور کنورژن اور موٹر ڈرائیو سسٹم میں استعمال ہوتے ہیں۔

تجویز کردہ درخواست کی شرائط

ایک DC لنک ری ایکٹر کی سفارش کی جاتی ہے جب VFD سسٹم کا تجربہ ہوتا ہے:

ماڈل کی تفصیل

مثال: CDL-600-0600-EIDA

تکنیکی وضاحتیں

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric اپنی مرضی کے مطابق پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے، بشمول DC Link Reactors، AC Reactors، بریک ریزسٹرس، ٹرانسفارمرز، اور متعلقہ الیکٹریکل سلوشنز۔

پیشہ ورانہ انجینئرنگ کی صلاحیت اور کنٹرول شدہ مینوفیکچرنگ کے عمل کے ساتھ، Dufew VFD سسٹمز، صنعتی آٹومیشن، اور پاور کنورژن ایپلی کیشنز کے لیے قابل اعتماد ری ایکٹر حل فراہم کرتا ہے۔

مینوفیکچرنگ کے عمل

Dufew کی پیداوار میں شامل ہیں:

- صحت سے متعلق سلکان سٹیل کور پروسیسنگ

- سیگمنٹڈ ایئر گیپ مقناطیسی ڈھانچہ مینوفیکچرنگ

- کاپر اور ایلومینیم سمیٹنے کی پیداوار

- ویکیوم امپریگنیشن کا علاج

- اعلی درجہ حرارت کا علاج کرنے کا عمل

- برقی کارکردگی کی جانچ

معیار کے معائنہ کا عمل

ہر ری ایکٹر سخت معائنہ کے طریقہ کار سے گزرتا ہے، بشمول:

انجینئرنگ سپورٹ اور حسب ضرورت

Dufew ریٹیڈ وولٹیج، موجودہ رینج، انڈکٹینس، وولٹیج ڈراپ، تنصیب کا ڈھانچہ، کابینہ کی جگہ، اور وائنڈنگ میٹریل کی ضروریات کی بنیاد پر حسب ضرورت حل فراہم کرتا ہے۔ کسٹمر کے ڈرائیو سسٹم کے ساتھ مناسب انضمام کو یقینی بنانے کے لیے ڈیزائن کو مختلف الیکٹریکل اور مکینیکل حالات کے مطابق ڈھالا جا سکتا ہے۔

خدمات OEM مینوفیکچرنگ، حسب ضرورت ری ایکٹر ڈیزائن، تکنیکی دستاویزات، اور ایپلیکیشن انجینئرنگ سپورٹ کا احاطہ کرتی ہیں، جو صارفین کو سسٹم انٹیگریشن کے ذریعے مصنوعات کے انتخاب سے مخصوص پروجیکٹ کی ضروریات کو پورا کرنے میں مدد کرتی ہیں۔

سرٹیفیکیشن اور تعمیل

Dufew مصنوعات تسلیم شدہ صنعتی معیارات اور معیار کی ضروریات کے مطابق تیار کی جاتی ہیں۔

قابل اطلاق معیارات میں شامل ہیں:

پیکیجنگ اور عالمی ترسیل

Dufew محفوظ نقل و حمل اور مصنوعات کی قابل اعتماد کارکردگی کو یقینی بنانے کے لیے برآمدی معیاری پیکیجنگ حل فراہم کرتا ہے۔

پیکیجنگ کی خصوصیات

- نمی مزاحم تحفظ

- جھٹکا مزاحم فکسنگ ڈھانچہ

- بڑے ری ایکٹروں کے لیے لکڑی کے برآمدی کیسز کو تقویت ملی

- پروڈکٹ لیبل اور تکنیکی دستاویزات

- پری شپمنٹ معائنہ کے ریکارڈ

ڈیلیوری سے پہلے ہر یونٹ کا معائنہ کیا جاتا ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ برقی پیرامیٹرز اور مکینیکل ضروریات کسٹمر کی تصریحات کو پورا کرتی ہیں۔

Dufew کی حمایت کرتا ہے:

- بیچ کی پیداوار

- OEM پروجیکٹس

- بین الاقوامی شپمنٹ

- اپنی مرضی کے مطابق پیکیجنگ کی ضروریات

وی ایف ڈی ڈی سی لنک ری ایکٹر بمقابلہ سٹینڈرڈ تھری فیز اے سی ری ایکٹر

اکثر پوچھے گئے سوالات

Q1: DC لنک ری ایکٹر اور AC ری ایکٹر میں کیا فرق ہے؟

موجودہ اتار چڑھاو کو ہموار کرنے اور DC اجزاء پر لہروں کے دباؤ کو کم کرنے کے لیے ڈی سی بس سرکٹ میں ایک DC لنک ری ایکٹر نصب کیا گیا ہے۔ ان پٹ ہارمونکس یا آؤٹ پٹ برقی تناؤ کو کنٹرول کرنے کے لیے AC کی طرف ایک AC ری ایکٹر نصب ہے۔ ان کی تنصیب کی پوزیشنیں اور ڈیزائن کی ضروریات مختلف ہیں۔

Q2: ڈی سی لنک ری ایکٹر کو کب استعمال کیا جانا چاہئے؟

بڑے پاور ریٹنگز، اہم DC کرنٹ ریپل، بار بار لوڈ تبدیلیاں، یا بہتر ڈی سی بس استحکام کی ضرورت والی ایپلیکیشنز کے ساتھ VFD سسٹمز کے لیے اس کی سفارش کی جاتی ہے۔

Q3: ری ایکٹر ڈی سی کیپسیٹرز کی حفاظت کیسے کرتا ہے؟

ریپل کرنٹ کو محدود کرکے اور چارجنگ کرنٹ کے اتار چڑھاؤ کو کم کرکے، ری ایکٹر DC کیپسیٹرز پر تھرمل اور برقی دباؤ کو کم کرتا ہے، جس سے ان کی وشوسنییتا اور سروس لائف کو بہتر بنانے میں مدد ملتی ہے۔

Q4: کیا Dufew اپنی مرضی کے مطابق حل فراہم کر سکتا ہے؟

جی ہاں Dufew پراجیکٹ کی ضروریات کے مطابق ریٹیڈ وولٹیج، موجودہ صلاحیت، انڈکٹنس ویلیو، وولٹیج ڈراپ، وائنڈنگ میٹریل، ڈائمینشنز، اور انسٹالیشن کنفیگریشن کی حسب ضرورت کو سپورٹ کرتا ہے۔

Dufew الیکٹرک سے اپنی مرضی کے مطابق ڈی سی لنک ری ایکٹر حل

Dufew Electric صنعتی VFD سسٹمز، پاور کنورژن آلات، اور آٹومیشن ایپلی کیشنز کے لیے حسب ضرورت ڈی سی لنک ری ایکٹر حل فراہم کرتا ہے۔

پیشہ ورانہ انجینئرنگ کی صلاحیت، جدید مینوفیکچرنگ کے عمل، اور سخت کوالٹی کنٹرول کے ساتھ، Dufew صارفین کو DC بس کے استحکام کو بہتر بنانے، بجلی کے دباؤ کو کم کرنے اور قابل اعتماد طویل مدتی آپریشن حاصل کرنے میں مدد کرتا ہے۔

اپنی مرضی کے مطابق ری ایکٹر ڈیزائن، OEM تعاون، اور پروجیکٹ سپورٹ کے لیے Dufew Electric سے رابطہ کریں۔
