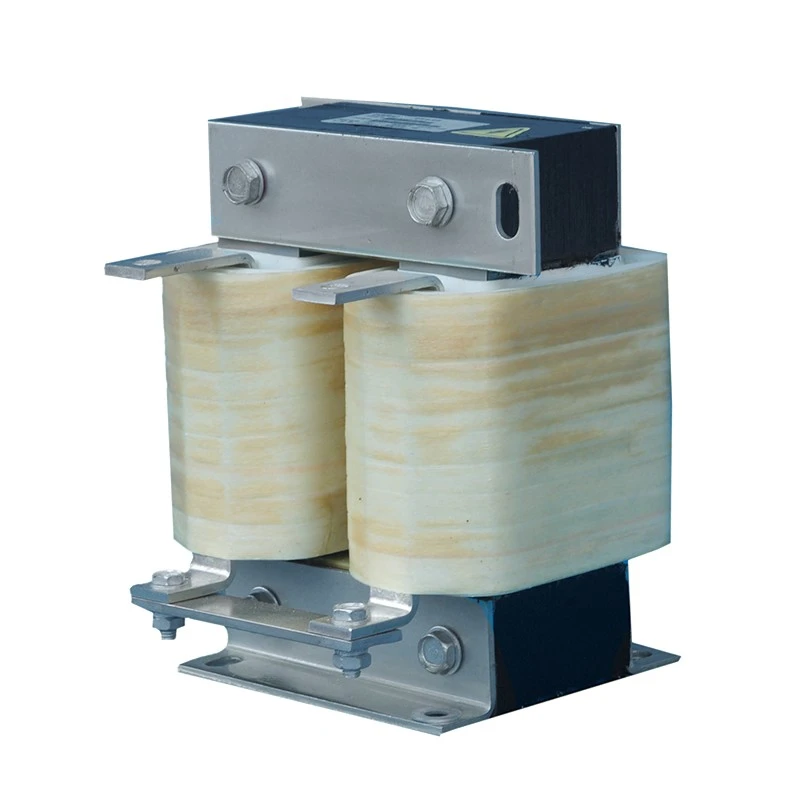

عمودی ڈی سی لنک ری ایکٹر

عمودی ڈی سی لنک ری ایکٹر متغیر فریکوئنسی ڈرائیو سسٹمز کے انٹرمیڈیٹ ڈی سی بس سرکٹ میں نصب کیا گیا ہے تاکہ مسلسل آپریشن اور متحرک لوڈ کی تبدیلیوں کے دوران ڈی سی پاور کے استحکام کو بہتر بنایا جا سکے۔

افقی کم پروفائل ڈیزائن کے برعکس، یہ ترتیب عمودی طور پر ترتیب دیے گئے کور اور وائنڈنگ ڈھانچے کے ذریعے کابینہ کی چوڑائی کو کم کرنے پر مرکوز ہے۔ تنگ فٹ پرنٹ ایک سے زیادہ ڈرائیو کے اجزاء کو ساتھ ساتھ نصب کرنے کی اجازت دیتا ہے، جو اسے محدود افقی جگہ کے ساتھ معیاری برقی کابینہ کے لیے موزوں بناتا ہے۔

ڈوفیو ری ایکٹر اس کے ساتھ تیار کیے جاتے ہیں:

- کم نقصان والے کولڈ رولڈ سلکان اسٹیل کور

- DC تعصب مزاحم سیگمنٹڈ ایئر گیپ مقناطیسی ڈھانچے

- کلاس F اعلی درجہ حرارت کی موصلیت کا نظام

- ویکیوم امپریگنیشن کا علاج

- کاپر یا ایلومینیم سمیٹنے کے اختیارات

آپٹمائزڈ عمودی ڈھانچہ قابل اعتماد انڈکٹنس کارکردگی، موثر گرمی کی کھپت، اور صنعتی کنٹرول سسٹم میں لچکدار انضمام فراہم کرتا ہے۔

کلیدی فوائد

1. چوڑائی محدود الماریوں کے لیے نرو فوٹ پرنٹ ڈیزائن

بہت سے صنعتی کنٹرول کیبنٹ کو کمپیکٹ مجموعی چوڑائی کو برقرار رکھتے ہوئے اعلی کثافت والے اجزاء کی تنصیب کی ضرورت ہوتی ہے۔ عمودی کنفیگریشن افقی تنصیب کی جگہ کو کم کرتی ہے، ڈرائیو یونٹوں کو ایک دوسرے کے ساتھ ساتھ زیادہ مؤثر طریقے سے ترتیب دینے کی اجازت دیتی ہے، اور دستیاب کابینہ کی گہرائی اور اونچائی کا بہتر استعمال کرتی ہے۔ یہ ڈھانچہ خاص طور پر VFD کابینہ کے لیے موزوں ہے جہاں چوڑائی بنیادی جگہ کی حد ہے۔

2. آپٹمائزڈ عمودی کولنگ پاتھ

عمودی ڈھانچہ بہت سی صنعتی الماریوں کی قدرتی ہوا کے بہاؤ کی سمت کی پیروی کرتا ہے، جو مسلسل آپریشن کے دوران زیادہ موثر گرمی کو ہٹانے کے لیے نیچے سے اوپر تک وینٹیلیشن کے راستے کی حمایت کرتا ہے۔ مقامی گرمی کے جمع ہونے کو کم کرکے اور درجہ بند بوجھ کے تحت تھرمل استحکام کو برقرار رکھنے سے، ڈیزائن طویل مدتی آپریشن کے دوران مسلسل برقی کارکردگی کو یقینی بنانے میں مدد کرتا ہے۔

3. متحرک بوجھ کے تحت مستحکم ڈی سی بس کی کارکردگی

ایکسلریشن، ڈیلیریشن، یا متغیر بوجھ کے آپریشن کے دوران، DC بس کرنٹ میں اتار چڑھاو بجلی کے اجزاء پر دباؤ بڑھا سکتا ہے۔ ری ایکٹر موجودہ تغیرات کو ہموار کرنے اور ریپل کرنٹ کے اثرات کو کم کرنے میں مدد کرتا ہے، زیادہ مستحکم DC بس آپریشن کی حمایت کرتا ہے جبکہ کیپسیٹرز اور انورٹر کے اجزاء کی حفاظت میں مدد کرتا ہے۔

4. کومپیکٹ مکینیکل انٹیگریشن

عمودی ڈھانچہ عملی کابینہ کی تنصیب کے لیے موزوں ہے، جس میں چھوٹے افقی بڑھتے ہوئے قدموں کے نشان، مستحکم ایئر گیپ پوزیشننگ، اور ایک کمپیکٹ ٹرمینل انتظام ہے۔ قابل اعتماد مکینیکل سپورٹ جزو کو صنعتی آلات میں زیادہ آسانی سے ضم ہونے کی اجازت دیتا ہے جبکہ کابینہ کی مجموعی ترتیب میں رکاوٹوں کو کم کرتا ہے۔

ساختی ڈیزائن کی خصوصیات

عمودی مقناطیسی کور ترتیب

عمودی پوزیشن والا مقناطیسی ڈھانچہ مطلوبہ انڈکٹنس کارکردگی کو برقرار رکھتے ہوئے مقبوضہ کابینہ کی چوڑائی کو کم کرتا ہے۔ اس کا تنگ انسٹالیشن پروفائل دستیاب کابینہ کی جگہ کا موثر استعمال کرتا ہے اور یہ اعلی کثافت والے برقی ترتیب کے لیے موزوں ہے۔

ڈی سی تعصب مزاحم ایئر گیپ کا ڈھانچہ

مسلسل DC کرنٹ مقناطیسی تعصب پیدا کر سکتا ہے اور سنترپتی کے خطرے کو بڑھا سکتا ہے۔ Dufew مستحکم انڈکٹنس کو برقرار رکھنے اور مقناطیسی خطوط کو بہتر بنانے کے لیے سیگمنٹڈ ایئر گیپ ڈھانچے کا استعمال کرتا ہے، جو سنترپتی کے خطرے کو کم کرنے اور قابل اعتماد مسلسل DC آپریشن کی حمایت کرتا ہے۔

لچکدار سمیٹ کنفیگریشن

مختلف موجودہ درجہ بندیوں کے لیے مختلف کنڈکٹر حل کی ضرورت ہوتی ہے۔ کاپر اور ایلومینیم وائنڈنگز دستیاب ہیں، جبکہ فوائل وائنڈنگ کو ہائی کرنٹ ماڈلز کے لیے استعمال کیا جا سکتا ہے۔ بہتر سمیٹنے والا ڈھانچہ بجلی کے نقصانات کو کنٹرول کرنے اور طویل مدتی کارکردگی کو مستحکم کرنے کے لیے گرمی کی کھپت کو بہتر بنانے میں مدد کرتا ہے۔

اوپر کنکشن کنفیگریشن

ٹرمینل لے آؤٹ خاص طور پر عمودی کابینہ کے انضمام کے لیے ڈیزائن کیا گیا ہے، جو افقی کیبل روٹنگ کے لیے درکار جگہ کو کم کرتے ہوئے اوپری بس بار سسٹم کے ساتھ آسان کنکشن کی اجازت دیتا ہے۔ اس کے نتیجے میں وائرنگ کا صاف ستھرا انتظام ہوتا ہے اور کمپیکٹ کنٹرول پینلز میں تنصیب کو آسان بناتا ہے۔

ماڈل نمبر کی وضاحت

مثال: CDL-600-0600-EIDA

تکنیکی وضاحتیں

عام ایپلی کیشنز

عمودی ڈی سی لنک ری ایکٹر بمقابلہ افقی ڈی سی لنک ری ایکٹر

اکثر پوچھے گئے سوالات

Q1: عمودی ڈی سی لنک ری ایکٹر کے لیے کس قسم کی کابینہ موزوں ہے؟

یہ الیکٹریکل کیبنٹ کے لیے موزوں ہے جہاں افقی جگہ محدود ہے لیکن عمودی کلیئرنس دستیاب ہے۔ تنگ ڈھانچہ انجینئروں کو کمپیکٹ اندرونی ترتیب حاصل کرنے میں مدد کرتا ہے۔

Q2: عمودی اور افقی ڈیزائن کے درمیان بنیادی فرق کیا ہے؟

عمودی ترتیب کابینہ کی چوڑائی کو کم کرنے پر توجہ مرکوز کرتی ہے، جبکہ افقی ترتیب محدود کابینہ کی اونچائی والی ایپلی کیشنز کے لیے تیار کی گئی ہے۔

Q3: کیا تنصیب کی سمت ری ایکٹر کی کارکردگی کو متاثر کرتی ہے؟

برقی کارکردگی کا انحصار مقناطیسی ڈیزائن، انڈکٹنس ویلیو، اور ریٹیڈ کرنٹ پر ہوتا ہے۔ عمودی ڈھانچہ بنیادی طور پر تنصیب کی لچک اور کابینہ کے انضمام کو بہتر بناتا ہے۔

Q4: کیا ڈوفیو ری ایکٹر کے ڈیزائن کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew پراجیکٹ کی ضروریات کے مطابق بجلی کے پیرامیٹرز، طول و عرض، بڑھتے ہوئے ڈھانچے، اور کنڈکٹر مواد سمیت حسب ضرورت حل کی حمایت کرتا ہے۔

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric اپنی مرضی کے مطابق پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے، بشمول DC Link Reactors، AC Reactors، بریک ریزسٹرس، ٹرانسفارمرز، اور متعلقہ الیکٹریکل سلوشنز۔

پیشہ ورانہ انجینئرنگ کی اہلیت اور مینوفیکچرنگ کے کنٹرول کے عمل کے ساتھ، Dufew صنعتی آٹومیشن، VFD سسٹمز، اور پاور کنورژن ایپلی کیشنز کے لیے قابل اعتماد ری ایکٹر حل فراہم کرتا ہے۔

مینوفیکچرنگ کی صلاحیتوں میں شامل ہیں:

- صحت سے متعلق کور پروسیسنگ

- سمیٹ پیداوار

- ایئر گیپ ایڈجسٹمنٹ

- ویکیوم امپریگنیشن

- برقی کارکردگی کی جانچ

ہر پروڈکٹ کی تصدیق موصلیت مزاحمت، وولٹیج، انڈکٹنس، درجہ حرارت میں اضافے اور شور کی جانچ کے ذریعے کی جاتی ہے۔

Dufew معیار کے انتظام اور مصنوعات کے معیار میں مسلسل بہتری کو برقرار رکھتا ہے۔ کمپنی عالمی صنعتی صارفین کی مدد کے لیے ISO کوالٹی مینجمنٹ سرٹیفیکیشن، CE سرٹیفیکیشن، پروڈکٹ ٹیسٹ رپورٹس، اور تکنیکی دستاویزات فراہم کرتی ہے۔

پیکیجنگ اور ترسیل

ڈوفیو صنعتی ری ایکٹرز کی محفوظ نقل و حمل کو یقینی بنانے کے لیے برآمد پر مبنی پیکیجنگ سلوشنز کا استعمال کرتا ہے۔

پیکیجنگ میں شامل ہیں:

- موصلیت کے اجزاء کے لیے نمی سے تحفظ

- نقل و حمل کے دوران مضبوط فکسنگ

- بڑے ماڈلز کے لیے اپنی مرضی کے مطابق لکڑی کے کیسز

- مصنوعات کی شناخت اور تکنیکی دستاویزات

کھیپ سے پہلے ہر ری ایکٹر کا معائنہ کیا جاتا ہے اور کسٹمر پراجیکٹ کی ضروریات کے مطابق مطلوبہ دستاویزات فراہم کی جاتی ہیں۔
