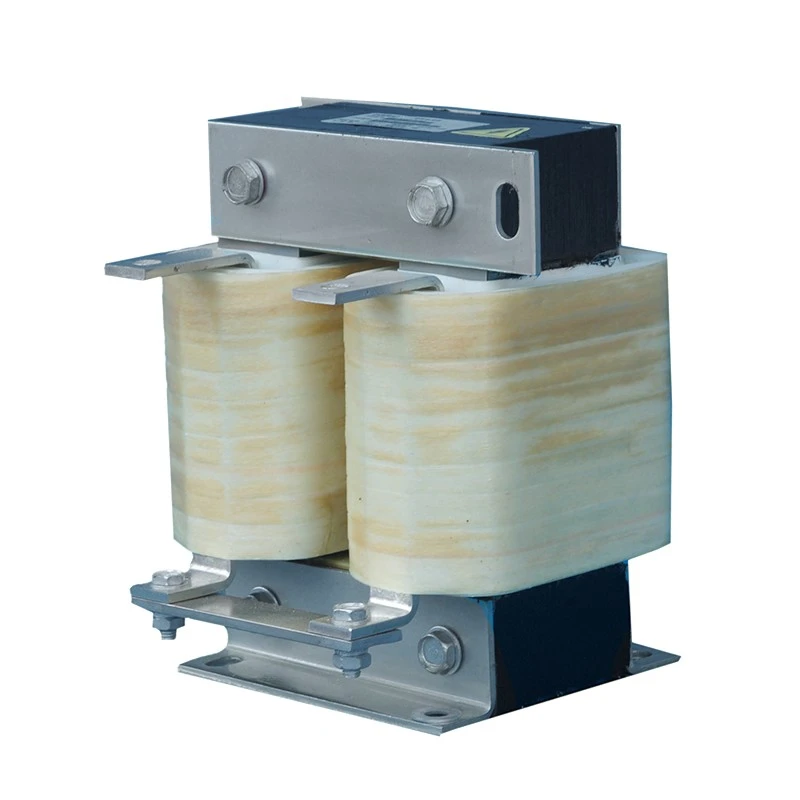

افقی ڈی سی لنک ری ایکٹر

صنعتی ڈرائیو کے نظام میں، ڈی سی لنک ری ایکٹر عام طور پر انٹرمیڈیٹ ڈی سی سرکٹ میں نصب کیے جاتے ہیں تاکہ اصلاح اور بوجھ کی تبدیلیوں کی وجہ سے موجودہ اتار چڑھاؤ کو کم کیا جا سکے۔ تاہم، روایتی عمودی ری ایکٹر کے ڈھانچے کمپیکٹ کیبینٹ میں تنصیب کے چیلنجز پیدا کر سکتے ہیں جہاں عمودی جگہ محدود ہے۔

ڈوفیو الیکٹرک ہوریزونٹل ڈی سی لنک ری ایکٹر افقی طور پر ترتیب شدہ کور اور وائنڈنگ اسمبلی کے ساتھ فلیٹ مقناطیسی ڈھانچہ اپناتا ہے۔ یہ ڈیزائن مطلوبہ انڈکٹنس کارکردگی اور تھرمل صلاحیت کو برقرار رکھتے ہوئے مجموعی اونچائی کو کم کرتا ہے۔

ری ایکٹر کو کم نقصان والے کولڈ رولڈ سلکان اسٹیل لیمینیشنز، ہائی ٹمپریچر کلاس ایف موصلیت کا مواد، اور ویکیوم امپریگنیشن ٹیکنالوجی کے ساتھ تیار کیا گیا ہے۔ اعلی موجودہ ایپلی کیشنز کے لیے، کومپیکٹ طول و عرض، بہتر گرمی کی کھپت، اور مستحکم مسلسل آپریشن حاصل کرنے کے لیے بوبن لیس فوائل وائنڈنگ ڈھانچے دستیاب ہیں۔

معیاری عمودی ری ایکٹرز کے برعکس، افقی ترتیب مکینیکل انضمام، ہوا کے بہاؤ کی اصلاح، اور کابینہ کی ترتیب کی لچک پر توجہ مرکوز کرتی ہے، جو اسے جدید کمپیکٹ ڈرائیو آلات کے لیے موزوں بناتی ہے۔

افقی ڈی سی لنک ری ایکٹر کا انتخاب کیوں کریں؟

1. کومپیکٹ کیبینٹ کے لیے خلائی بچت کا کم پروفائل ڈیزائن

کئی صنعتی کنٹرول کیبنٹ میں کثیر پرت VFD انتظامات، مشین سے مربوط الیکٹریکل انکلوژرز، موبائل پاور سسٹمز، یا تنگ DC پاور کیبنٹ کی وجہ سے اونچائی کی سخت حدود ہوتی ہیں۔ کم پروفائل کنفیگریشن دستیاب کابینہ کی چوڑائی کا بہتر استعمال کرتے ہوئے مجموعی اونچائی کو کم کرتی ہے، جس سے تنصیب کی محدود جگہ کے ساتھ آلات میں آسانی سے انضمام ہوتا ہے۔ روایتی عمودی ری ایکٹرز کے مقابلے میں، یہ انتظام انجینئرز کو زیادہ لچک فراہم کرتا ہے جب انکلوژر کی اونچائی میں اضافہ کیے بغیر کابینہ کی ترتیب کو بہتر بناتا ہے۔

2. موثر افقی کولنگ ڈھانچہ

مسلسل کرنٹ کے تحت کام کرنے والے DC ری ایکٹرز کے لیے تھرمل مینجمنٹ بہت ضروری ہے۔ افقی وینٹیلیشن ڈیزائن متعدد سطحوں پر ہوا کے بہاؤ کے لیے ہوا کو بے نقاب کرتا ہے، جبکہ سائیڈ وینٹیلیشن گرمی کے جمع ہونے کو کم کرنے میں مدد کرتا ہے اور گرمی کی کھپت کا وسیع علاقہ زیادہ یکساں درجہ حرارت کی تقسیم کو فروغ دیتا ہے۔ IP20 پروٹیکشن کورز موثر ہوا کے بہاؤ کو برقرار رکھنے کے لیے بنائے گئے ہیں، طویل مدتی فل لوڈ آپریشن کے دوران مستحکم کارکردگی کی حمایت کرتے ہیں۔

3. ہائی وائبریشن کے حالات میں مستحکم کارکردگی

ایپلی کیشنز جیسے کرین، موبائل آلات، اور صنعتی مشینری قابل اعتماد میکانی استحکام کی ضرورت ہوتی ہے. وسیع تر ماؤنٹنگ بیس مضبوط مدد فراہم کرتا ہے، جبکہ ملٹی پوائنٹ فکسنگ آپریشن کے دوران نقل مکانی کو محدود کرنے میں مدد کرتی ہے۔ ایئر گیپ کا ایک مستحکم ڈھانچہ مستقل انڈکٹنس کارکردگی کو برقرار رکھتا ہے، اور محفوظ ٹرمینل کنکشن صنعتی ماحول کی طلب میں کمپن کو برداشت کرنے میں مدد کرتے ہیں۔

4. تنگ الیکٹریکل کابینہ کے لیے آپٹمائزڈ وائرنگ

سائیڈ ٹرمینل کا انتظام عمودی وائرنگ کی رکاوٹ کو کم کر کے اور جہاں مناسب ہو DC بس روٹنگ کے فاصلے کو کم کر کے تنگ برقی الماریوں میں انضمام کو آسان بناتا ہے۔ یہ مثبت اور منفی کیبلز کے صاف ستھرا انتظام کی بھی اجازت دیتا ہے، جس سے انجینئرز کو زیادہ کمپیکٹ اور منظم برقی ترتیب حاصل کرنے میں مدد ملتی ہے۔

ماڈل نمبر کی وضاحت

مثال: CDL-600-0600-EIDA

تکنیکی وضاحتیں

کلیدی ساختی فوائد

1. اونچائی سے محدود VFD کابینہ کے لیے کم پروفائل ڈیزائن

روایتی عمودی DC ری ایکٹرز کے مقابلے میں افقی کور اور سمیٹنے کا انتظام مجموعی تنصیب کی اونچائی کو نمایاں طور پر کم کرتا ہے۔

یہ ڈیزائن مدد کرتا ہے:

- محدود عمودی کلیئرنس کے ساتھ انتہائی پتلی VFD کابینہ میں فٹ کریں۔

- اوپری اجزاء کے ساتھ مداخلت کیے بغیر کثیر پرت کابینہ لے آؤٹ کی حمایت کریں۔

- کمپیکٹ الیکٹریکل انکلوژرز میں جگہ کے استعمال کو بہتر بنائیں

- مشین سے لگے ہوئے کنٹرول سسٹم میں انضمام کو آسان بنائیں

فلیٹ ڈھانچہ خاص طور پر تنگ اور لمبی الماریوں کے لیے موزوں ہے جہاں اونچائی بنیادی تنصیب کی حد ہے۔

2. مسلسل آپریشن کے لیے آپٹمائزڈ افقی کولنگ سٹرکچر

مسلسل کرنٹ لوڈ کے تحت کام کرنے والے DC ری ایکٹرز کے لیے تھرمل مینجمنٹ بہت ضروری ہے۔

افقی ڈیزائن گرمی کی کھپت کو بہتر بناتا ہے:

- ہوا کے بہاؤ کے سامنے وسیع سمیٹنے والی سطحیں۔

- سائیڈ وینٹیلیشن چینلز جو گرمی کے جمع ہونے کو کم کرتے ہیں۔

- طویل مدتی آپریشن کے دوران زیادہ یکساں درجہ حرارت کی تقسیم

- ہوا کے بہاؤ کے راستوں کو مسدود کیے بغیر مطابقت پذیر IP20 تحفظ ڈیزائن

عمودی طور پر اسٹیک شدہ ڈھانچے کے مقابلے میں، افقی ہوا کے بہاؤ کا راستہ مقامی گرم مقامات کو کم کرنے میں مدد کرتا ہے اور آپریٹنگ استحکام کو بہتر بناتا ہے۔

3. ہائی وائبریشن ایپلی کیشنز کے لیے مضبوط مکینیکل ڈھانچہ

صنعتی آلات جیسے موبائل پاور سسٹم، لفٹنگ کا سامان، اور بھاری مشینری مسلسل مکینیکل کمپن کا تجربہ کر سکتی ہے۔

ری ایکٹر ایک مضبوط افقی بڑھتے ہوئے ڈھانچے کو اپناتا ہے جس کی خصوصیات:

- بہتر مکینیکل استحکام کے لیے وسیع بنیاد کی حمایت

- نقل مکانی کے خطرے کو کم کرنے کے لیے متعدد فکسنگ پوائنٹس

- مستقل انڈکٹنس کو برقرار رکھنے کے لئے مستحکم ایئر گیپ پوزیشننگ

- کیبل کے دباؤ کو کم کرنے کے لیے سائیڈ ٹرمینل کا محفوظ انتظام

یہ ڈیزائن ان ایپلی کیشنز میں وشوسنییتا کو بہتر بناتا ہے جن کو کمپن کے حالات میں طویل مدتی آپریشن کی ضرورت ہوتی ہے۔

4. کومپیکٹ کیبینٹ کے لیے خلائی موثر وائرنگ لے آؤٹ

اعلی کثافت برقی الماریوں میں موثر کیبل کا انتظام اہم ہے۔

افقی ترتیب فراہم کرتا ہے:

- آسان کیبل روٹنگ کے لیے سائیڈ پوزیشن والے مثبت اور منفی ٹرمینلز

- کابینہ کے اندر عمودی رکاوٹ کو کم کرنا

- مختصر اور کلینر DC بس کنکشن

- ڈی سی مثبت اور منفی وائرنگ راستوں کے درمیان بہتر علیحدگی

آپٹمائزڈ وائرنگ لے آؤٹ انجینئرز کو کلینر کیبنٹ ڈیزائن حاصل کرنے میں مدد کرتا ہے جبکہ انسٹالیشن کی کارکردگی اور دیکھ بھال کی رسائی کو بہتر بناتا ہے۔

عام ایپلی کیشنز

1. کم پروفائل انٹیگریٹڈ VFD کنٹرول کابینہ

افقی ڈی سی لنک ری ایکٹر مشین ٹولز، کمپیکٹ پروڈکشن لائنز، اور مربوط آٹومیشن آلات میں استعمال ہونے والی انتہائی پتلی برقی کنٹرول کیبنٹ کے لیے مثالی ہے جہاں عمودی تنصیب کی جگہ محدود ہے لیکن کابینہ کی گہرائی دستیاب ہے۔

کم اونچائی کا ڈھانچہ انجینئرز کو کابینہ کے طول و عرض میں اضافہ کیے بغیر ری ایکٹر کو انسٹال کرنے کی اجازت دیتا ہے، جو اسے خلائی حساس آلات کے ڈیزائن کے لیے موزوں بناتا ہے۔

2. ملٹی لیئر اسٹیکڈ ڈرائیو کیبنٹ سسٹمز

ملٹی لیئر VFD کابینہ اسمبلیوں میں، ہر ڈرائیو سیکشن میں اسٹیک شدہ اجزاء کے انتظامات کی وجہ سے عمودی کلیئرنس محدود ہوتی ہے۔

افقی ڈھانچہ مستحکم ڈی سی بس کی موجودہ کارکردگی کو برقرار رکھتے ہوئے اوپری اور نچلے آلات کی تہوں میں مداخلت سے بچنے میں مدد کرتا ہے، جس سے یہ اعلی اجزاء کی کثافت والی کمپیکٹ ڈرائیو کیبینٹ کے لیے موزوں ہے۔

3. گاڑیوں میں نصب اور موبائل پاور سسٹم

موبائل جنریٹر سیٹ، گاڑی میں نصب بجلی کی فراہمی، اور پورٹیبل ڈرائیو سسٹم کو اکثر اونچائی کی سخت حدود کے ساتھ کمپیکٹ برقی دیواروں کی ضرورت ہوتی ہے۔

فلیٹ پروفائل ڈیزائن کمپن اور موبائل کام کرنے کے حالات میں قابل اعتماد آپریشن کو برقرار رکھتے ہوئے کم کلیئرنس ہاؤسنگ کے اندر افقی تنصیب کو قابل بناتا ہے۔

4. تنگ اور لمبی لکیری VFD کابینہ کے انتظامات

لمبے لکیری کنفیگریشن میں ترتیب دیئے گئے برقی کمروں یا کنٹرول کیبینٹ کے لیے، جہاں کابینہ کی اونچائی محدود ہے لیکن اندرونی گہرائی دستیاب ہے، افقی ری ایکٹر ایک عملی تنصیب کا حل فراہم کرتا ہے۔

اس کا فلیٹ ڈھانچہ کابینہ کے فرش کی جگہ کے بہتر استعمال کی اجازت دیتا ہے اور اندرونی اجزاء کے انتظام کو آسان بناتا ہے۔

5. الیکٹروپلاٹنگ اور الیکٹرولیسس سسٹمز کے لیے کمپیکٹ ریکٹیفائر کیبینٹ

الیکٹروپلاٹنگ اور الیکٹرولیسس کا سامان عام طور پر تنگ ڈی سی پاور کیبینٹ استعمال کرتا ہے جہاں بس بار کی جگہ اور تنصیب کی اونچائی محدود ہوتی ہے۔

افقی ڈی سی لنک ری ایکٹر کو فلیٹ کنفیگریشن میں نصب کیا جا سکتا ہے تاکہ ڈی سی کرنٹ آؤٹ پٹ کو مستحکم کیا جا سکے جبکہ کمپیکٹ ریکٹیفائر کیبنٹ لے آؤٹ کے مطابق ہو سکے۔

افقی ڈی سی لنک ری ایکٹر بمقابلہ عمودی ڈی سی لنک ری ایکٹر

مینوفیکچرنگ کی صلاحیت اور کوالٹی اشورینس

Dufew Electric اپنی مرضی کے مطابق پاور الیکٹرانکس اجزاء میں مہارت رکھتا ہے، بشمول DC Link Reactors، AC Reactors، بریک ریزسٹرس، ٹرانسفارمرز، اور متعلقہ الیکٹریکل سلوشنز۔

تجربہ کار انجینئرنگ ٹیموں اور کنٹرول شدہ مینوفیکچرنگ کے عمل کے ساتھ، Dufew VFD سسٹمز، صنعتی آٹومیشن، اور پاور کنورژن ایپلی کیشنز کے لیے قابل اعتماد ری ایکٹر مصنوعات فراہم کرتا ہے۔

پیداواری صلاحیتوں میں شامل ہیں:

- صحت سے متعلق کور پروسیسنگ اور سمیٹ مینوفیکچرنگ

- ڈی سی ایئر گیپ ڈھانچے کی اصلاح

- ویکیوم امپریگنیشن اور موصلیت کا علاج

- برقی کارکردگی اور وشوسنییتا کی جانچ

ہر ری ایکٹر کی تصدیق کلیدی معائنہ جیسے موصلیت کی مزاحمت، وولٹیج کو برداشت کرنے، انڈکٹنس، درجہ حرارت میں اضافہ، اور شور کی جانچ کے ذریعے کی جاتی ہے۔

Dufew Electric مسلسل اپنے کوالٹی مینجمنٹ سسٹم اور مصنوعات کے معیار کو بہتر بناتا ہے۔ کمپنی آئی ایس او کوالٹی مینجمنٹ سرٹیفیکیشن، سی ای سرٹیفیکیشن، پروڈکٹ ٹیسٹ رپورٹس، اور عالمی کسٹمر پروجیکٹس کو سپورٹ کرنے کے لیے تکنیکی دستاویزات فراہم کرتی ہے۔

Dufew مخصوص درخواست کی ضروریات کی بنیاد پر OEM مینوفیکچرنگ، اپنی مرضی کے مطابق ڈیزائن، اور انجینئرنگ سپورٹ پیش کرتا ہے۔

پیکیجنگ اور ترسیل

ڈوفیو الیکٹرک بین الاقوامی نقل و حمل کے دوران ری ایکٹر کی کارکردگی کو بچانے کے لیے پیشہ ورانہ پیکیجنگ سلوشنز کا اطلاق کرتا ہے۔

پیکیجنگ اقدامات میں شامل ہیں:

- نمی پروف اور موصلیت کا تحفظ

- اثر کو پہنچنے والے نقصان کو روکنے کے لیے مضبوط فکسنگ

- بڑے ری ایکٹروں کے لیے معیاری لکڑی کے کیس برآمد کریں۔

- آسان تنصیب کے لیے پروڈکٹ لیبل اور تکنیکی دستاویزات

کھیپ سے پہلے ہر یونٹ کا معائنہ کیا جاتا ہے اور مطلوبہ وضاحتیں، ٹیسٹ رپورٹس، اور حسب ضرورت پیکیجنگ حل کے ساتھ ڈیلیور کیا جاتا ہے۔

Dufew بیچ آرڈرز، OEM پروجیکٹس اور عالمی ترسیل کی ضروریات کو سپورٹ کرتا ہے۔

اکثر پوچھے گئے سوالات

Q1: یہ ری ایکٹر عمودی ڈیزائن کے مقابلے میں کب زیادہ موزوں ہے؟

یہ ڈیزائن اس وقت تجویز کیا جاتا ہے جب برقی کابینہ کی اونچائی محدود ہو لیکن کافی چوڑائی یا گہرائی ہو۔ فلیٹ ڈھانچہ انجینئرز کو DC بس کی قابل اعتماد کارکردگی کو برقرار رکھتے ہوئے یونٹ کو کمپیکٹ کیبینٹ میں ضم کرنے میں مدد کرتا ہے۔

Q2: کیا افقی ڈھانچہ برقی کارکردگی کو متاثر کرتا ہے؟

نمبر۔ برقی کارکردگی بنیادی طور پر انڈکٹنس ڈیزائن، مقناطیسی ساخت، موجودہ درجہ بندی، اور وائنڈنگ ٹیکنالوجی پر منحصر ہے۔ افقی ترتیب بنیادی طور پر تنصیب کی لچک، کولنگ کی کارکردگی، اور کابینہ کے انضمام کو بہتر بناتی ہے۔

Q3: کیا Dufew طول و عرض اور برقی پیرامیٹرز کو اپنی مرضی کے مطابق بنا سکتا ہے؟

جی ہاں Dufew اپنی مرضی کے مطابق حل فراہم کرتا ہے بشمول ریٹیڈ کرنٹ، وولٹیج کی ضروریات، انڈکٹینس ویلیوز، طول و عرض، بڑھتے ہوئے طریقہ، اور گاہک کے آلات کی ضروریات کے مطابق وائنڈنگ میٹریل۔

Q4: کیا یہ ری ایکٹر کمپن ماحول کے لیے موزوں ہے؟

جی ہاں مضبوط بڑھتے ہوئے ڈھانچے اور مستحکم ایئر گیپ ڈیزائن میکانی اعتبار کو بہتر بناتے ہیں۔ یہ مسلسل کمپن کے سامنے آنے والے صنعتی آلات میں لاگو کیا جا سکتا ہے، جیسے موبائل سسٹم، لفٹنگ کا سامان، اور ہیوی ڈیوٹی مشینری۔
